Botões e LEDs na vista frontal

O tópico fornece informações sobre os botões e LEDs na parte frontal do servidor. Dependendo do modelo, seu servidor pode ter uma aparência diferente da ilustração neste tópico.

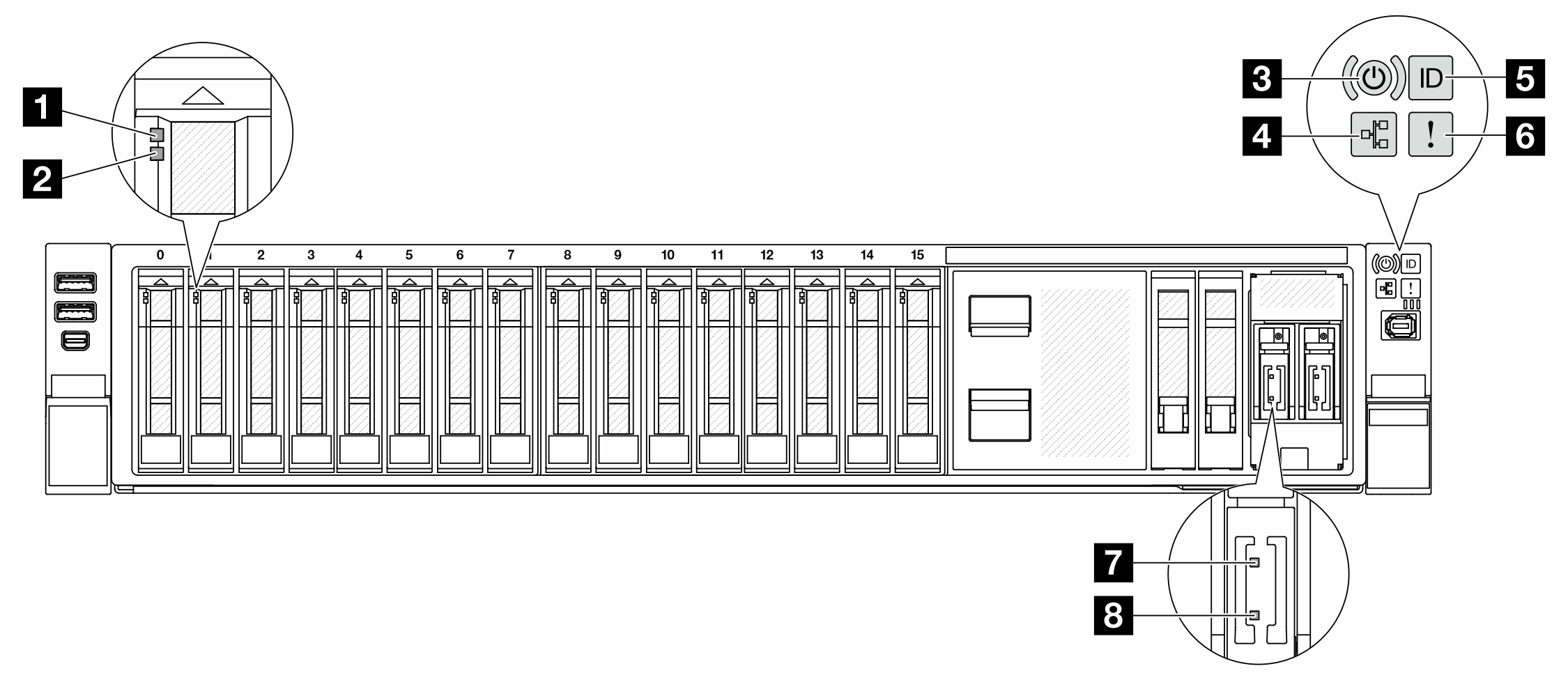

Botões e LEDs na vista frontal


Buttons and LEDs on the front view

1 LED de atividade da unidade

Consulte LEDs da unidade.

2 LED de status da unidade
3 Botão de energia com LED de status de energia

Consulte LEDs e botões do painel frontal do operador.

4 LED de atividade de rede
5 Botão de ID do sistema com LED de ID do sistema
6 LED de erro do sistema
7 LED de atividade da unidade M.2

Consulte LEDs M.2.

8 LED de status da unidade M.2
