Vue supérieure

Cette section fournit des informations sur la vue supérieure du serveur avec dissipateurs thermiques standard ou un Processor Neptune Core Module.

Remarque
  • Les illustrations suivantes présentent la vue supérieure du serveur, sans grille d’aération, boîtier central ou boîtier arrière.

  • Les illustrations suivantes présentent la configuration arrière du serveur avec quatre assemblages de cartes mezzanines. Les configurations arrière du serveur varient d’un modèle de serveur à un autre. Pour plus de détails, voir Vue arrière.

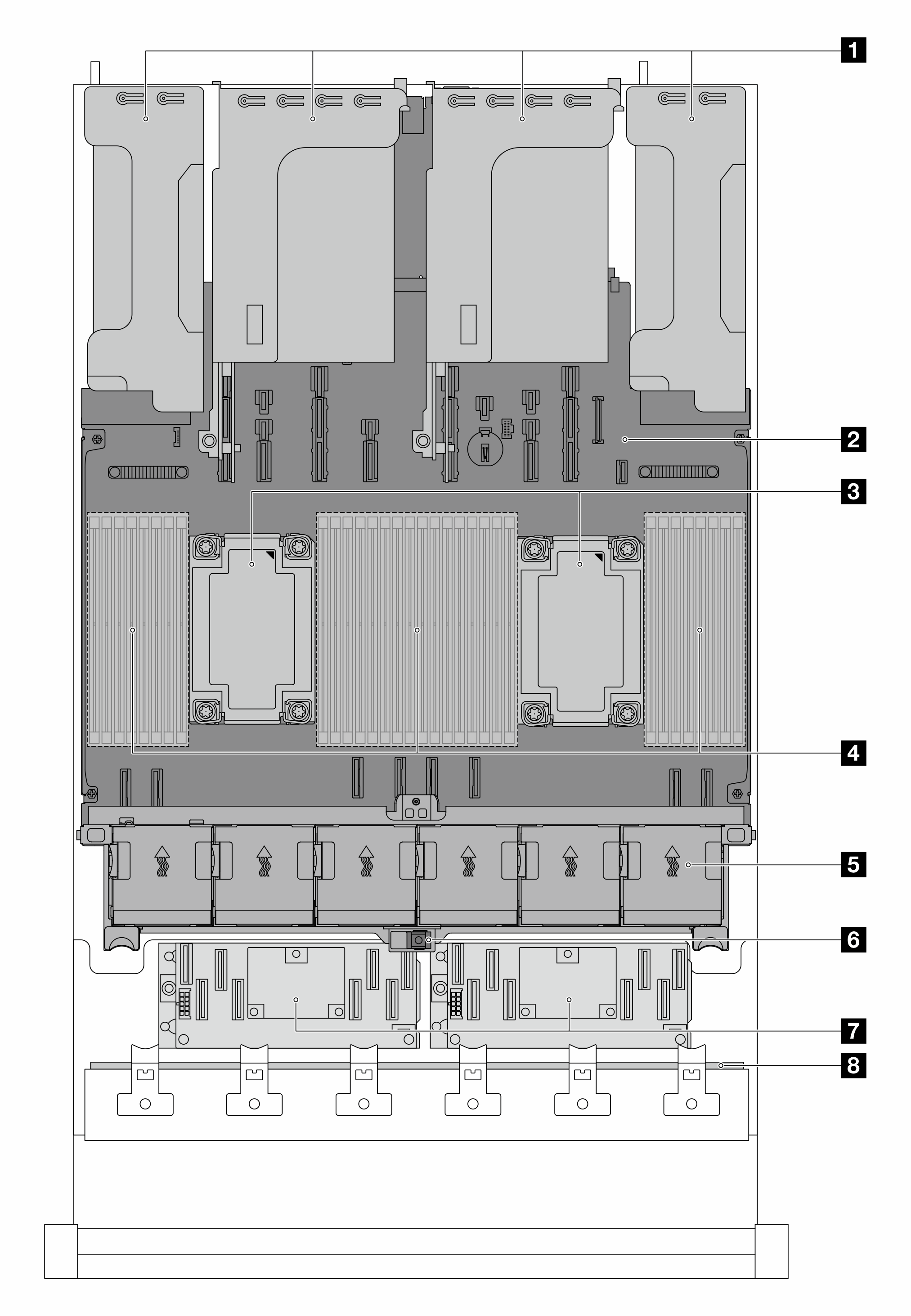

Vue supérieure avec dissipateurs thermiques standard


Top view with standard heat sinks
1 Assemblages de cartes mezzanines2 Bloc carte mère
3 Module de processeur-dissipateur thermique4 Modules de mémoire
5 Ventilateurs système6 Commutateur de détection d’intrusion
7 Extension/adaptateur RAID CFF8 Fond(s) de panier avant
Remarque

La figure présente le serveur avec des adaptateurs CFF, qui ne sont disponibles que dans le châssis 2,5 pouces. Dans certaines configurations, il est possible qu’un module d’alimentation flash RAID soit installé. Pour plus de détails, voir Tableau 1.

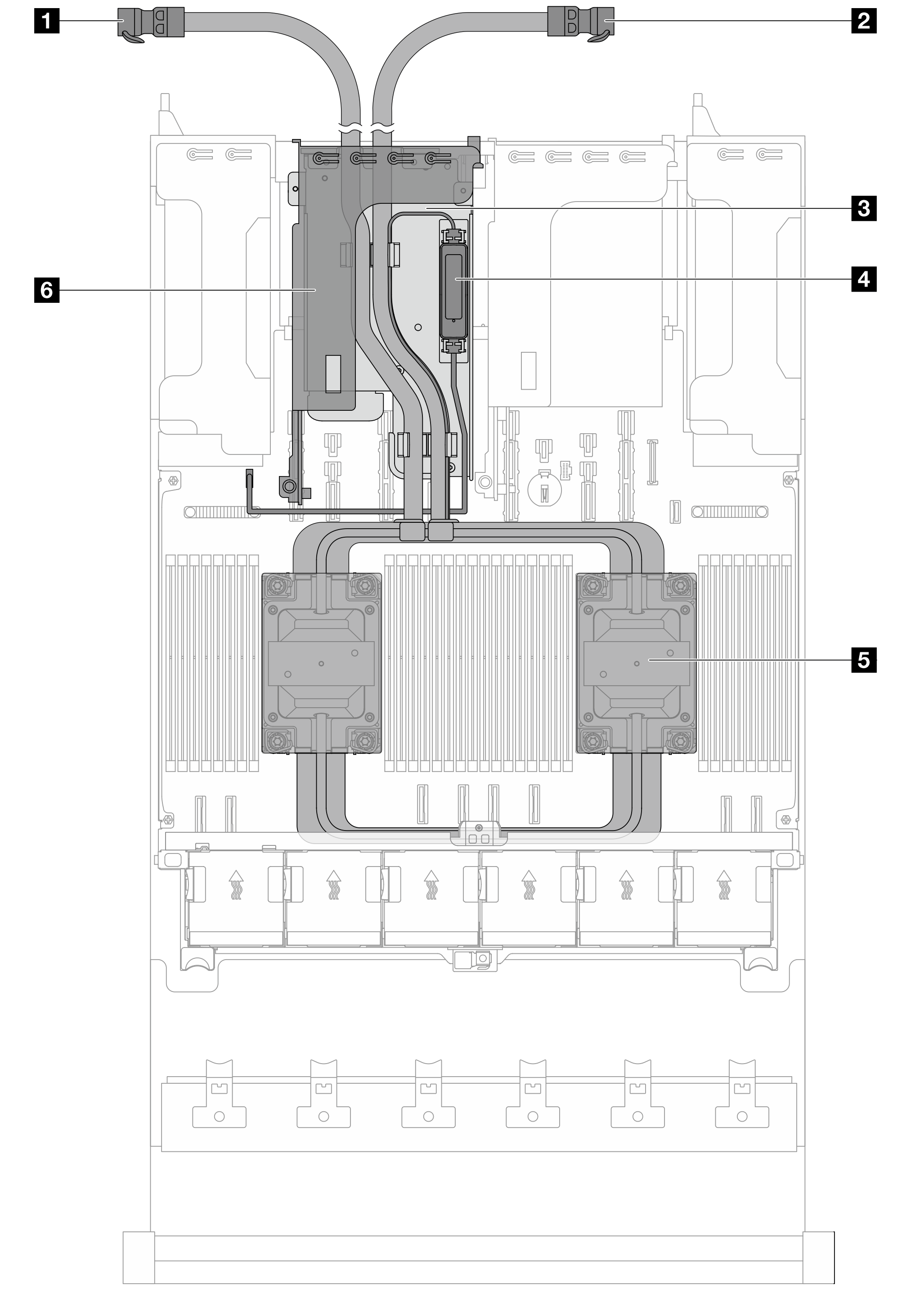

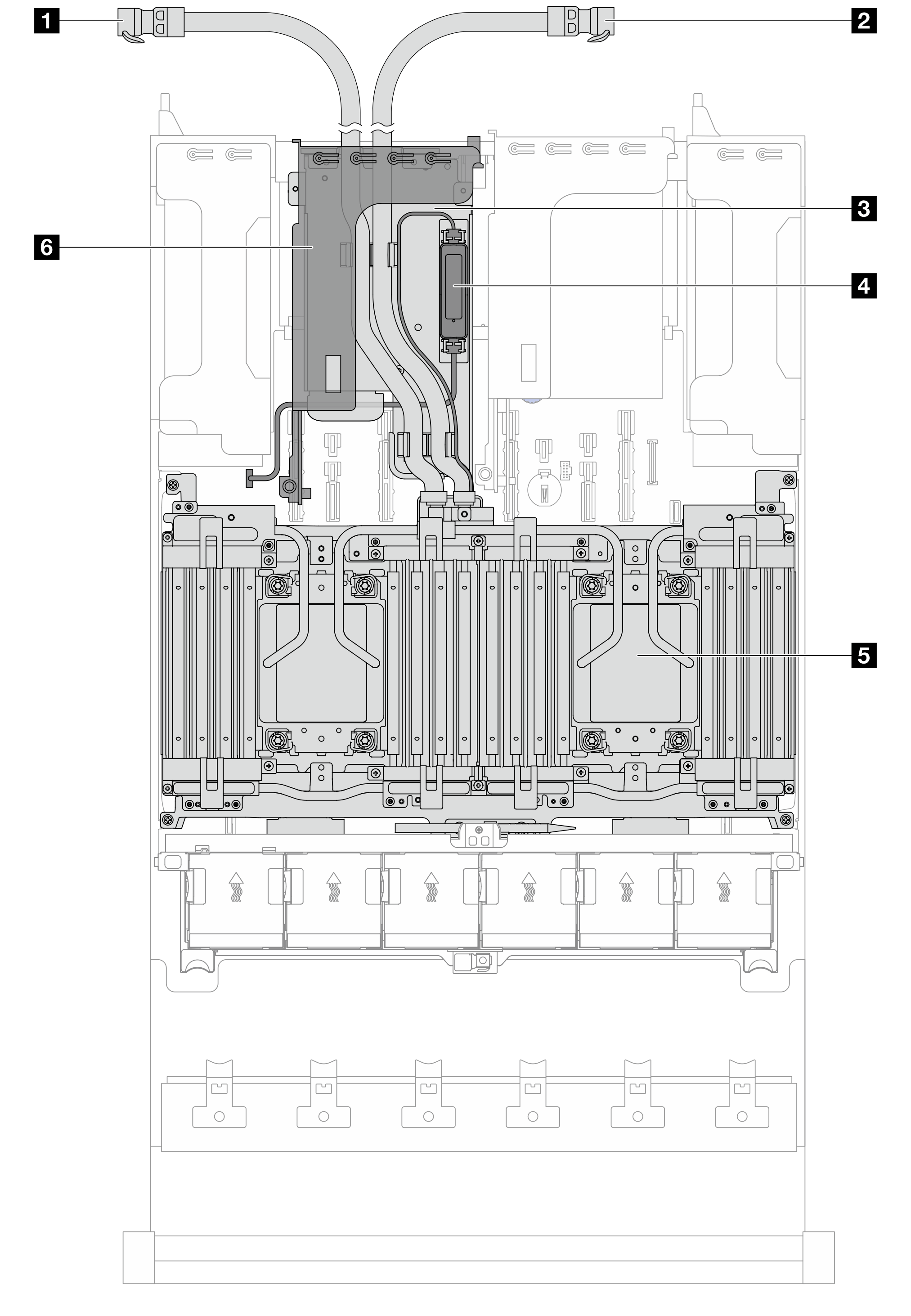

Vue supérieure avec Processor Neptune Core Module

La figure ci-dessous distingue le module des autres composants du châssis. Les composants dépendent de la configuration du serveur.



1 Tuyau de sortie2 Tuyau d’entrée
3 Support de tuyaux4 Module de capteur de détection de fuites
5 Assemblage de plaque froide6 Boîtier de carte mezzanine pour Processor Neptune Core Module
