俯視圖

本節提供伺服器俯視圖的相關資訊。

註

  • 下圖顯示未安裝任何空氣擋板、中間框架或背面框架的伺服器的俯視圖。

  • 圖解顯示配備四個擴充卡組件的伺服器後方配置。伺服器背面配置因伺服器型號而異。如需詳細資料，請參閱背面圖。

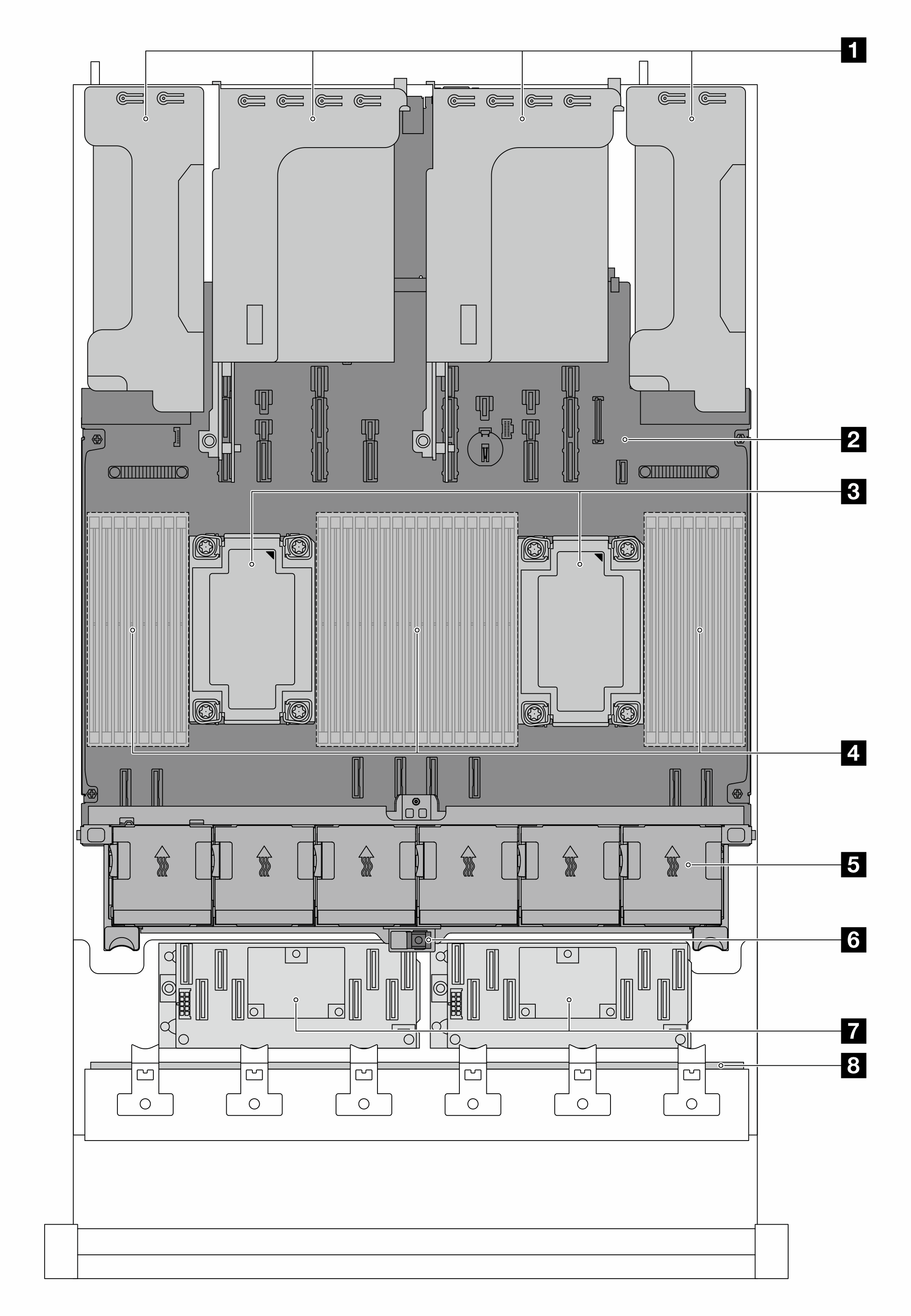

配備標準散熱槽的俯視圖​



1 擴充卡組件

2 主機板組件

3 處理器和散熱槽模組 (PHM)

4 記憶體模組

5 系統風扇

6 入侵開關

7 內部 CFF 配接卡

8 前方背板

註

圖解顯示配備內部 CFF 配接卡的伺服器，這些配接卡僅可在 2.5 吋機箱中配備。在某些配置中，可能會安裝 RAID 快閃記憶體電源模組。如需詳細資料，請參閱表 1。

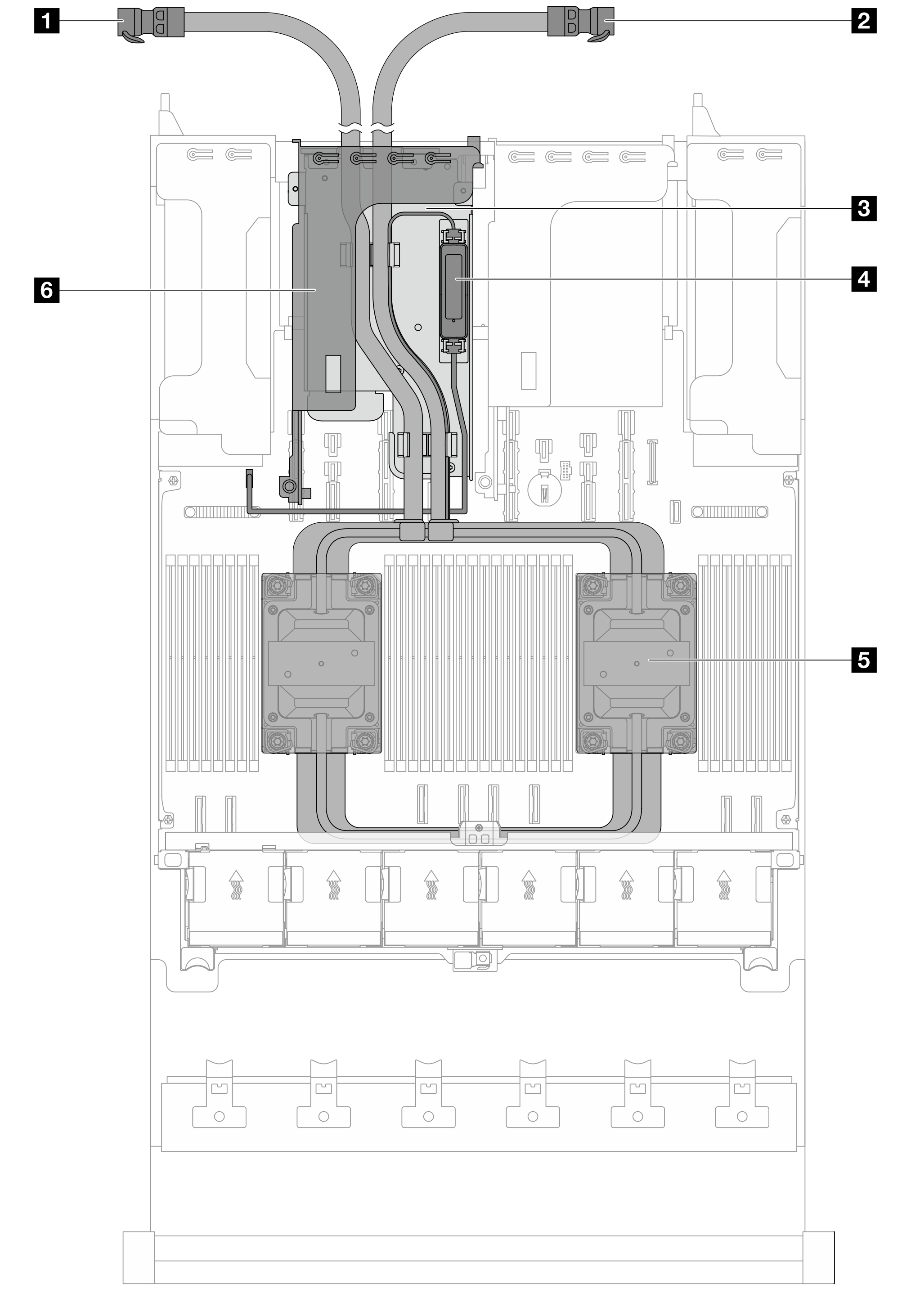

Processor Neptune Core Module 的俯視圖​

下圖將模組與機箱中的其他元件分開。內含零件視伺服器配置而定。



1 出口水管

2 入口水管

3 水管固定器

4 洩漏偵測感應器模組

5 水冷板組件

6 Neptune Core Module 專用擴充卡匣

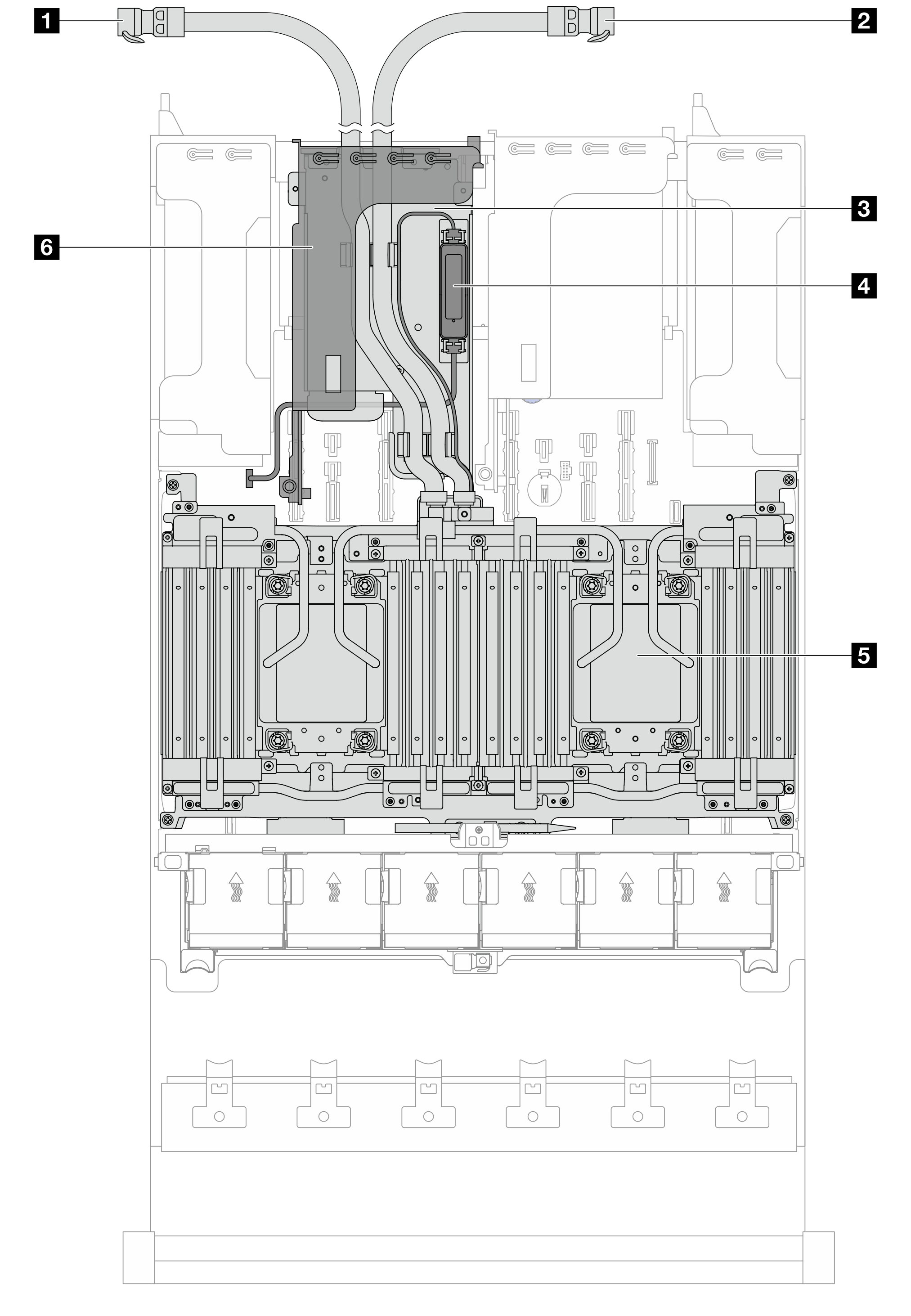

Compute Complex Neptune Core Module 的俯視圖​

下圖將模組與機箱中的其他元件分開。內含零件視伺服器配置而定。



1 出口水管

2 入口水管

3 水管固定器

4 洩漏偵測感應器模組

5 水冷板組件

6 Neptune Core Module 專用擴充卡匣
