俯视图

本节提供服务器俯视图的相关信息。

注

  • 下图显示了未安装任何导风罩、中间硬盘仓或背面硬盘仓的服务器的俯视图。

  • 下图显示了装有四个转接卡组合件的服务器背面配置。服务器背面配置因服务器型号而异。有关详细信息，请参阅后视图。

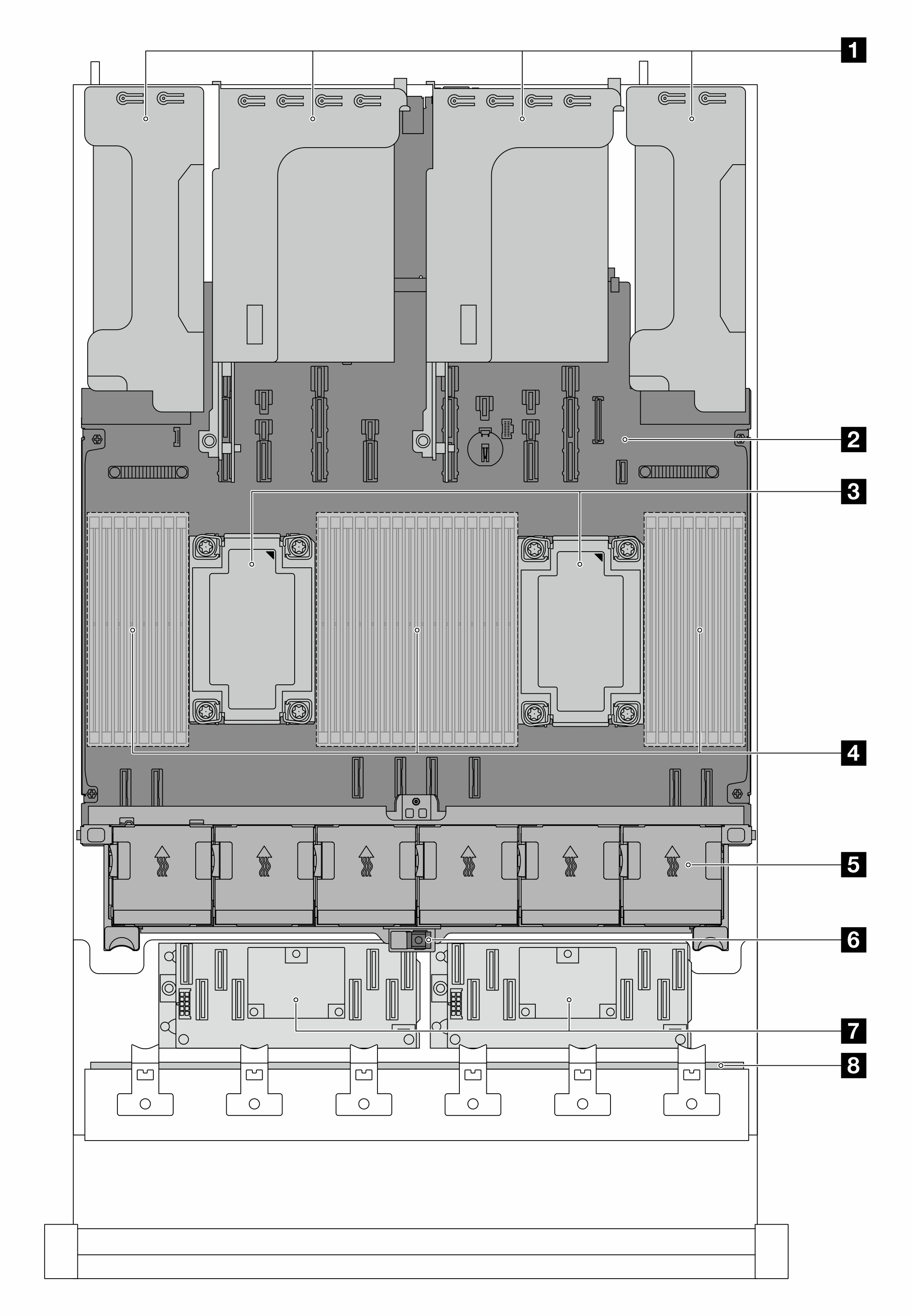

配备标准散热器的俯视图​



1 转接卡组合件

2 主板组合件

3 处理器和散热器模块（PHM）

4 内存条

5 系统风扇

6 入侵感应开关

7 内部 CFF 适配器

8 正面背板

注

图中显示了装有内部 CFF 适配器的服务器，这些适配器仅在 2.5 英寸机箱中可用。某些配置中可能会安装 RAID 快速充电模块。有关详细信息，请参阅表 1。

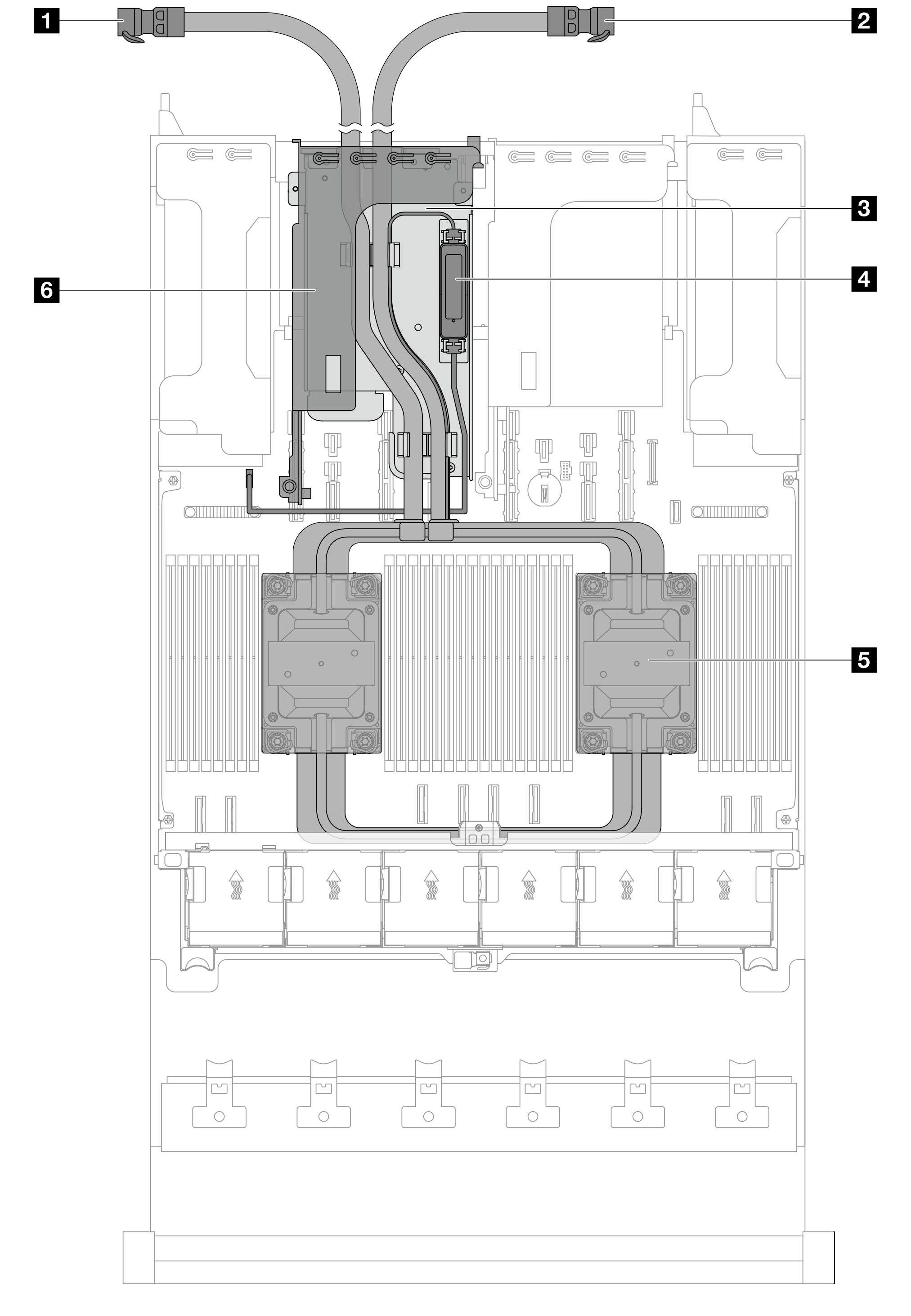

带有 Processor Neptune Core Module 的俯视图​

下图仅突出显示了机箱中的该模块。包含的部件取决于服务器的配置。



1 出口软管

2 入口软管

3 软管夹持器

4 漏液检测传感器模块

5 冷却板组合件

6 用于 Neptune Core Module 的转接卡架

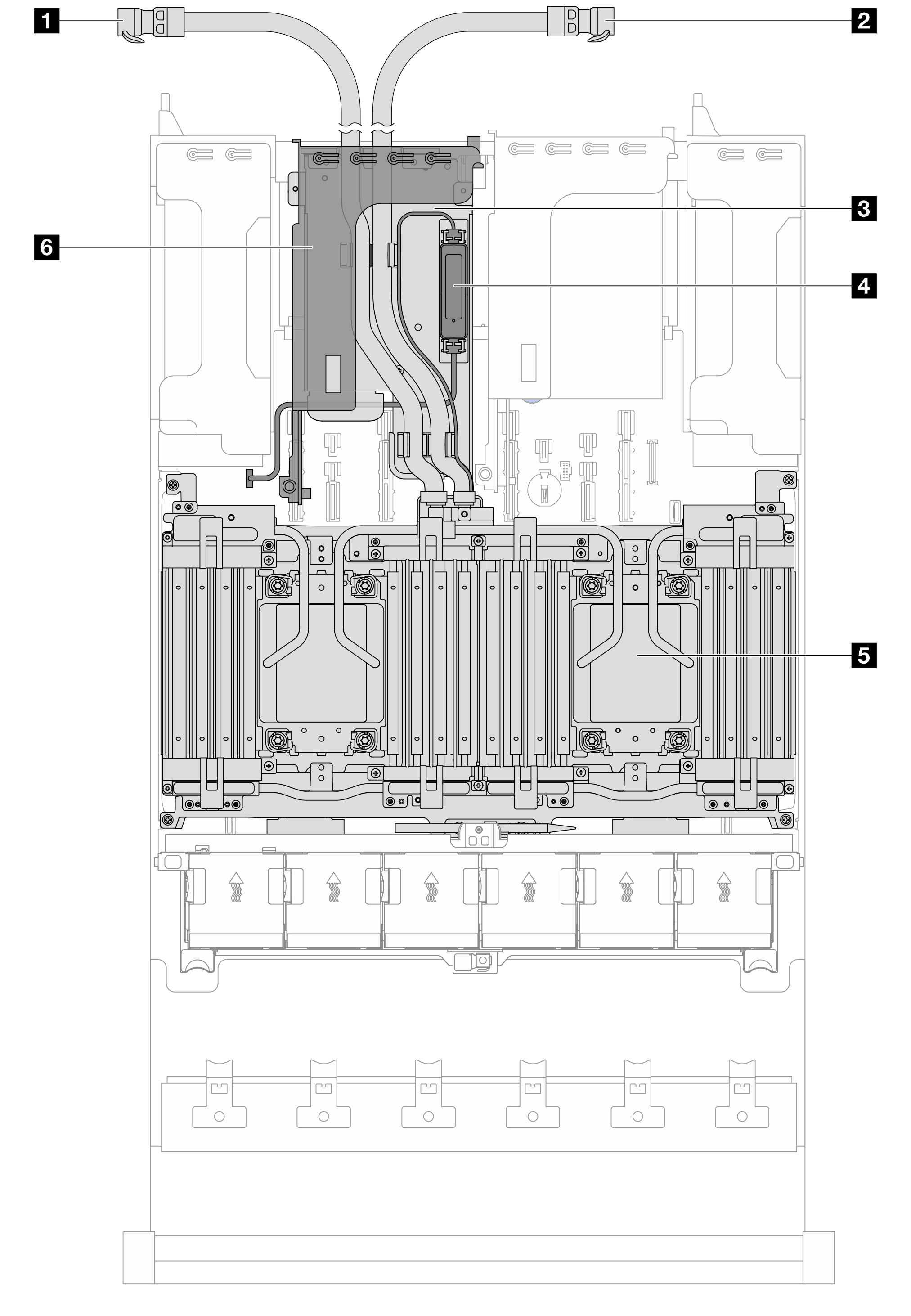

带有 Compute Complex Neptune Core Module 的俯视图​

下图仅突出显示了机箱中的该模块。包含的部件取决于服务器的配置。



1 出口软管

2 入口软管

3 软管夹持器

4 漏液检测传感器模块

5 冷却板组合件

6 用于 Neptune Core Module 的转接卡架
