Vista superiore

Questa sezione fornisce informazioni sulla vista superiore del server con dissipatori di calore standard o un Processor Neptune Core Module.

Nota
  • Le seguenti figure mostrano la vista superiore del server senza deflettore d'aria, telaio centrale o telaio posteriore installato.

  • Le seguenti figure mostrano la configurazione posteriore del server con quattro assiemi verticali. Le configurazioni posteriori del server variano in base al modello di server. Per i dettagli, vedere Vista posteriore.

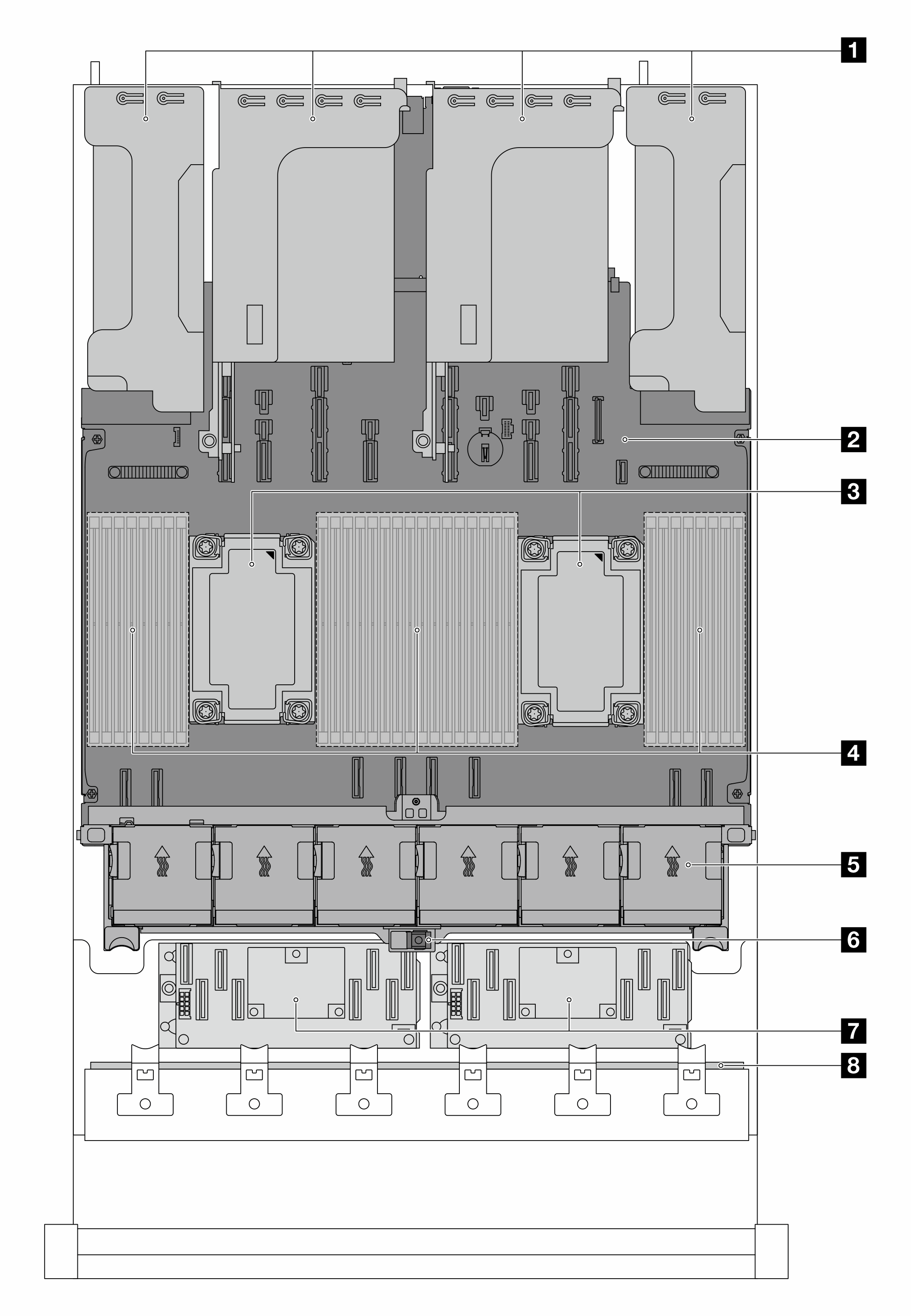

Vista superiore con dissipatori di calore standard


Top view with standard heat sinks
1 Assiemi verticali2 Assieme della scheda di sistema
3 Modulo del processore e dissipatore di calore (PHM)4 Moduli di memoria
5 Ventole di sistema6 Switch di intrusione
7 Unità di espansione/Adattatore RAID CFF8 Backplane anteriore/i
Nota

La figura mostra il server con adattatori CFF disponibili solo nello chassis da 2,5". In alcune configurazioni potrebbe essere installato con un modulo di alimentazione flash RAID. Per maggiori dettagli, vedere Tabella 1.

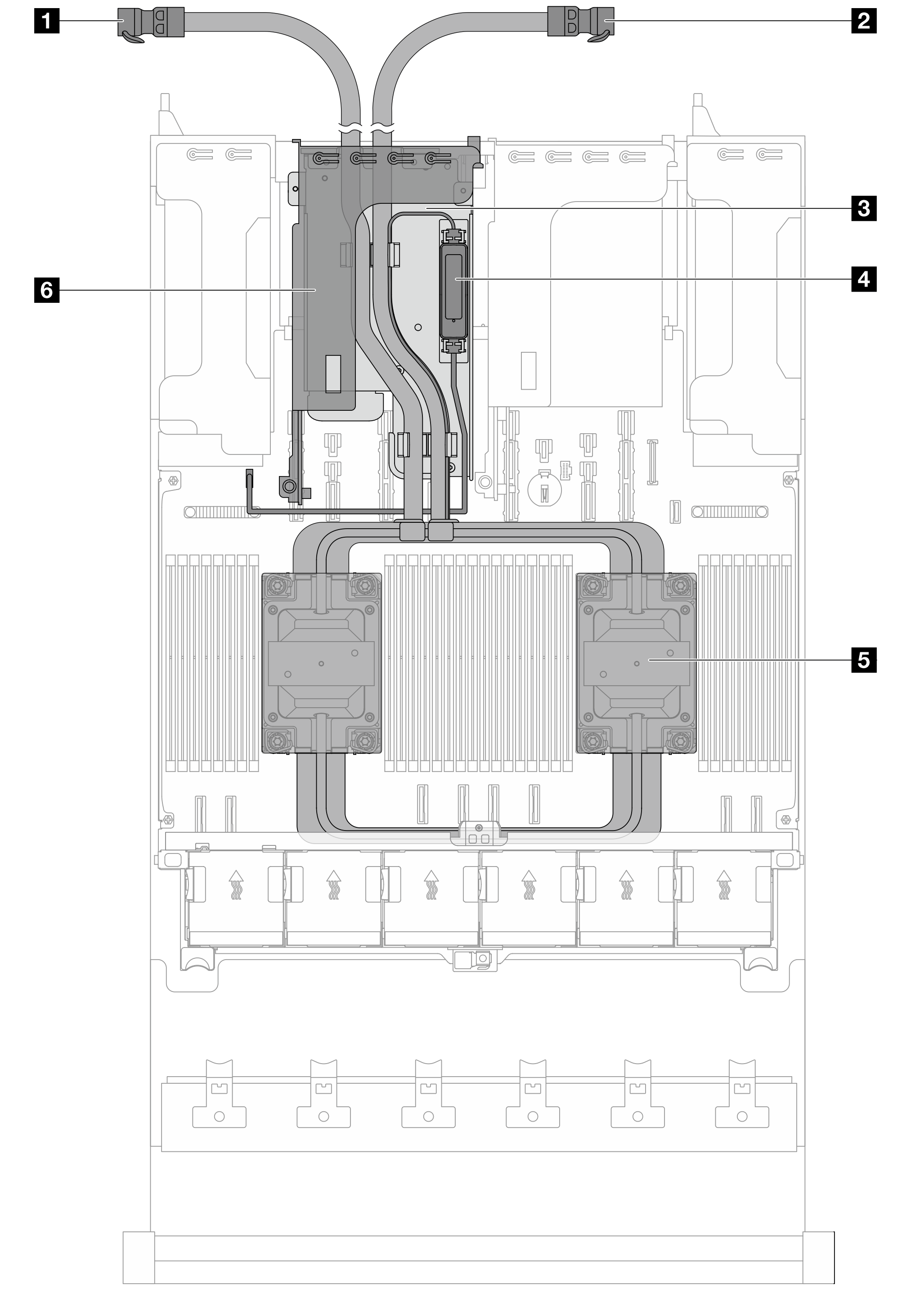

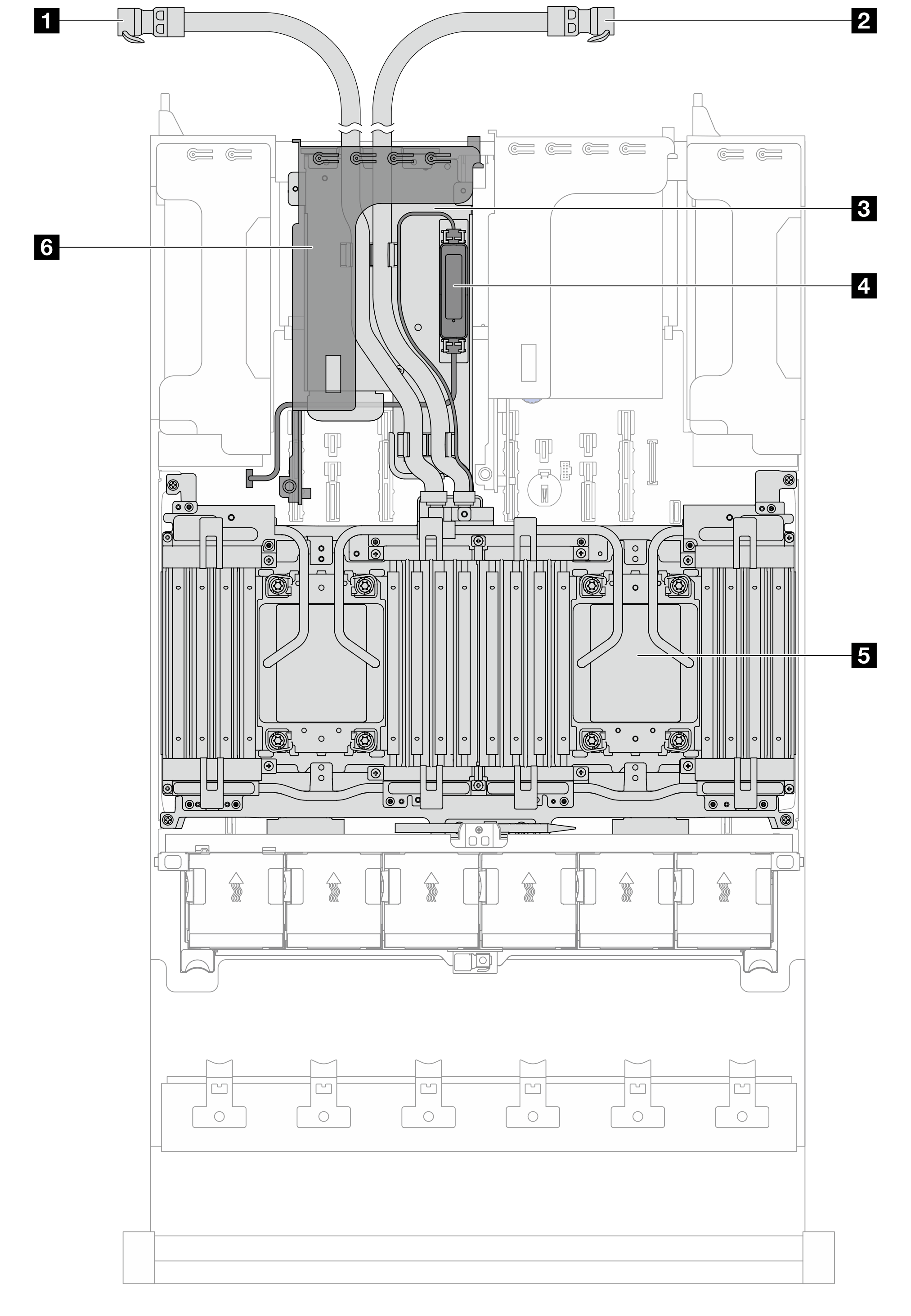

Vista superiore con Processor Neptune Core Module

La figura riportata di seguito contraddistingue il modulo dagli altri componenti nello chassis. Le parti contenute dipendono dalla configurazione del server.



1 Tubo esterno2 Tubo interno
3 Supporto del tubo4 Modulo del sensore di rilevamento delle perdite
5 Assieme piastra a freddo6 Telaio verticale per Processor Neptune Core Module
