มุมมองด้านบน

ส่วนนี้แสดงข้อมูลเกี่ยวกับมุมมองด้านบนของเซิร์ฟเวอร์ที่มีตัวระบายความร้อนมาตรฐานหรือ Processor Neptune Core Module

หมายเหตุ
  • ภาพประกอบต่อไปนี้แสดงมุมมองด้านบนของเซิร์ฟเวอร์ที่มีแผ่นกั้นลม ตัวครอบกลางหรือตัวครอบด้านหลังติดตั้งอยู่

  • ภาพประกอบต่อไปนี้แสดงการกําหนดค่าด้านหลังเซิร์ฟเวอร์ที่มีส่วนประกอบตัวยกสี่ชุด การกําหนดค่าด้านหลังเซิร์ฟเวอร์อาจจะแตกต่างกันไปตามรุ่นเซิร์ฟเวอร์ ดูรายละเอียดที่ มุมมองด้านหลัง

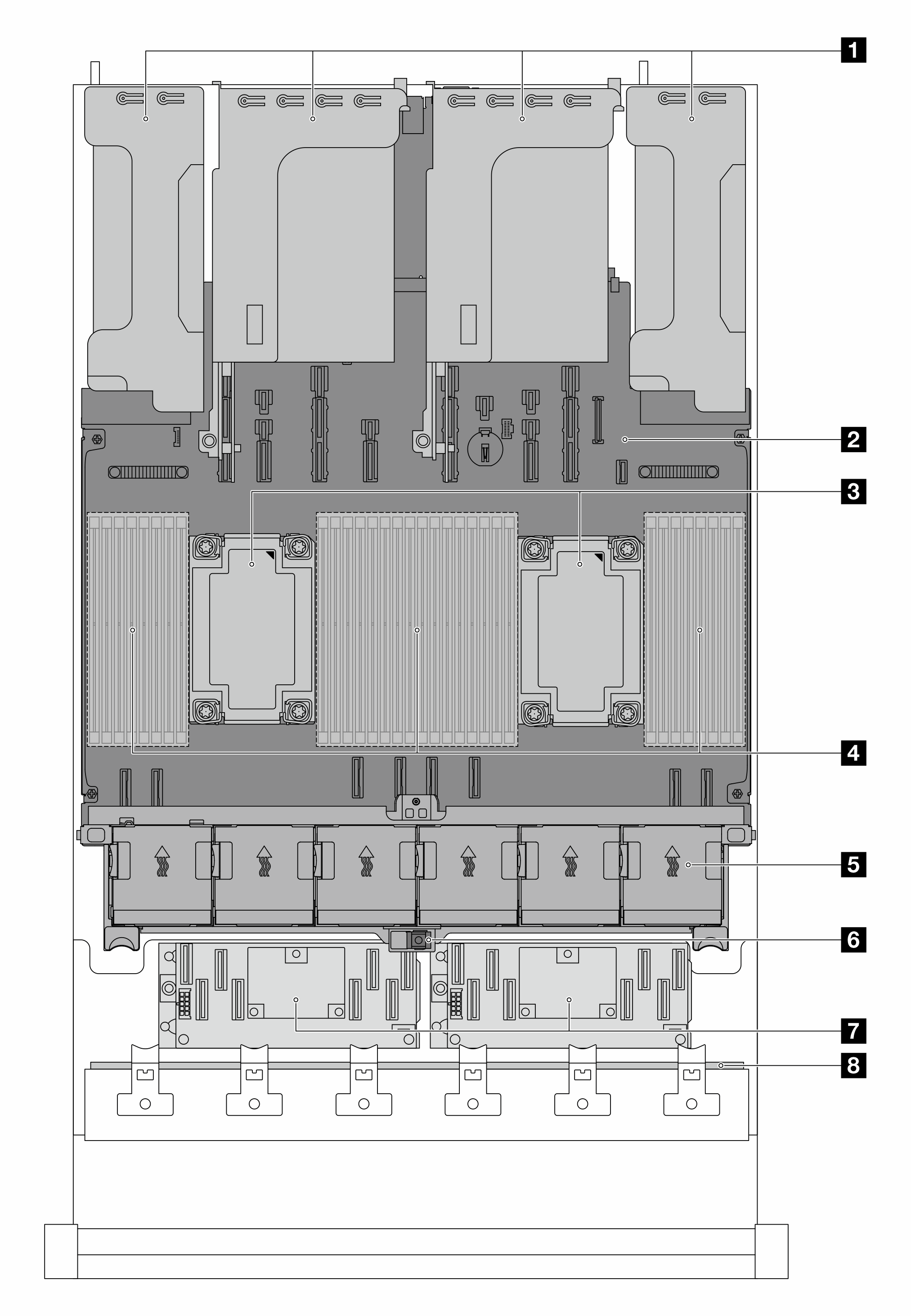

มุมมองด้านบนพร้อมตัวระบายความร้อนแบบมาตรฐาน


Top view with standard heat sinks
1 ส่วนประกอบตัวยก2 ส่วนประกอบแผงระบบ
3 โมดูลตัวประมวลผลและระบายความร้อน (PHM)4 โมดูลหน่วยความจำ
5 พัดลมระบบ6 สวิตช์ป้องกันการบุกรุก
7 อะแดปเตอร์ CFF RAID/Expander8 แบ็คเพลนด้านหน้า
หมายเหตุ

ภาพประกอบนี้แสดงเซิร์ฟเวอร์ที่มีอะแดปเตอร์ CFF ซึ่งมีในตัวเครื่องขนาด 2.5 นิ้วเท่านั้น ในการกําหนดค่าบางรายการ อาจมีการติดตั้งโมดูลพลังงานแบบแฟลชของ RAID ดูรายละเอียดที่ ตารางที่ 1

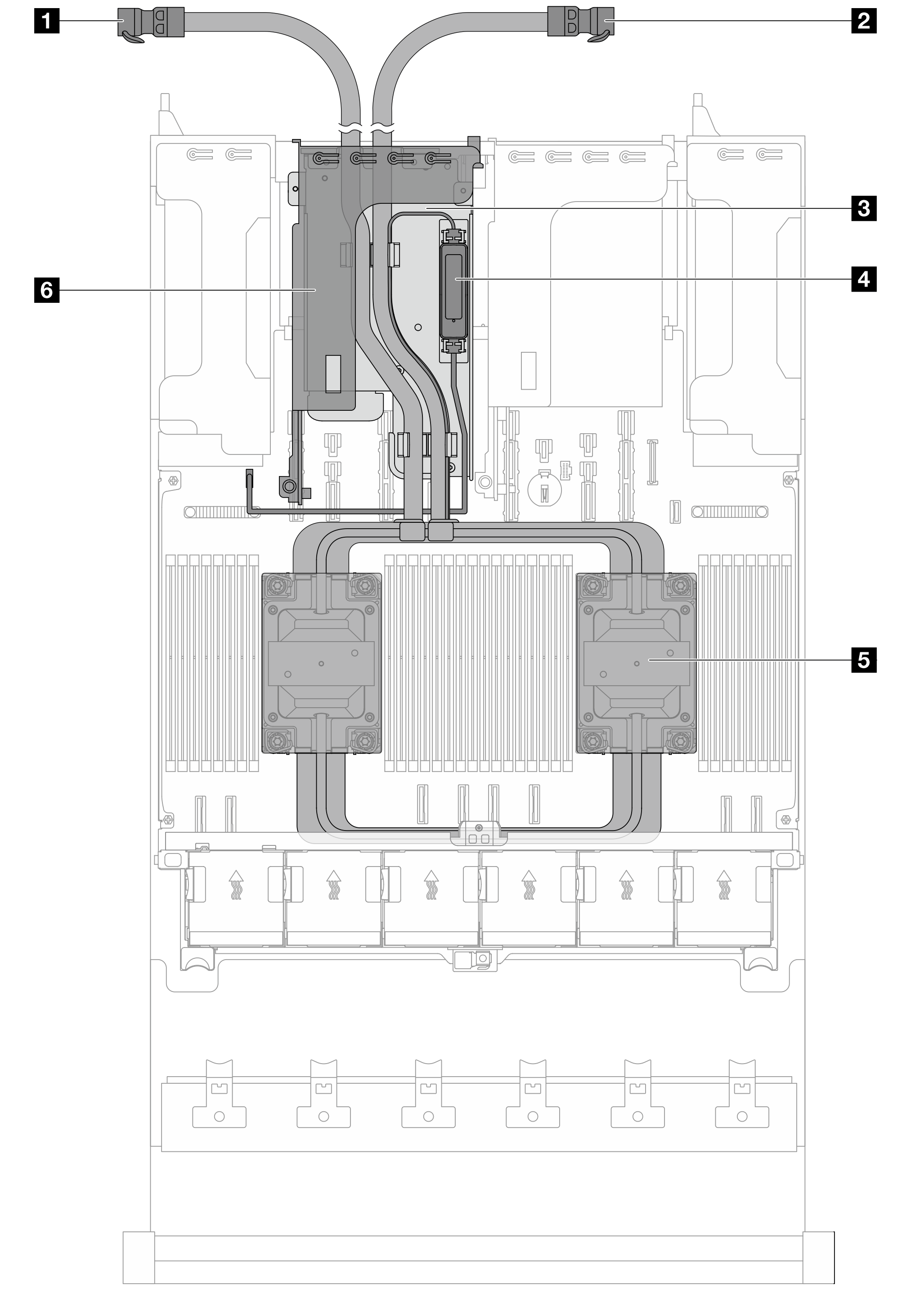

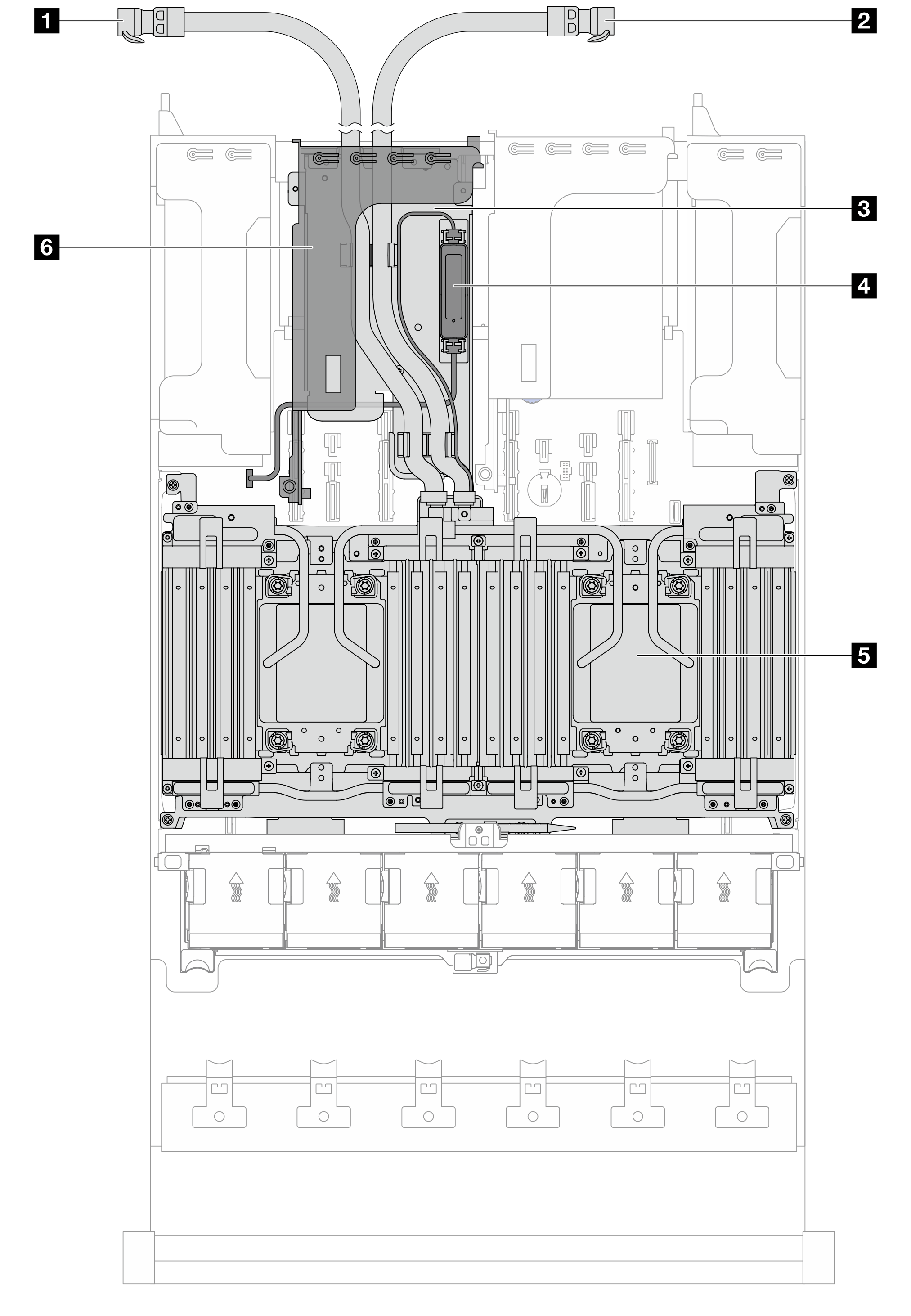

มุมมองด้านบนที่มี Processor Neptune Core Module

ภาพประกอบด้านล่างแสดงโมดูลจากส่วนประกอบอื่นๆ ในตัวเครื่อง ชิ้นส่วนที่มีอยู่ขึ้นอยู่กับการกําหนดค่าของเซิร์ฟเวอร์



1 สายทางออก2 สายทางเข้า
3 ตัวยึดสาย4 โมดูลเซนเซอร์ตรวจจับการรั่วไหล
5 ส่วนประกอบแผ่นระบายความร้อน6 ตัวครอบตัวยกสำหรับ Processor Neptune Core Module
