ไฟ LED ที่มุมมองด้านหลัง

หัวข้อนี้แสดงข้อมูลเกี่ยวกับไฟ LED ที่ด้านหลังของเซิร์ฟเวอร์ เซิร์ฟเวอร์ของคุณอาจดูแตกต่างจากภาพประกอบในหัวข้อนี้ ทั้งนี้ขึ้นอยู่กับรุ่น

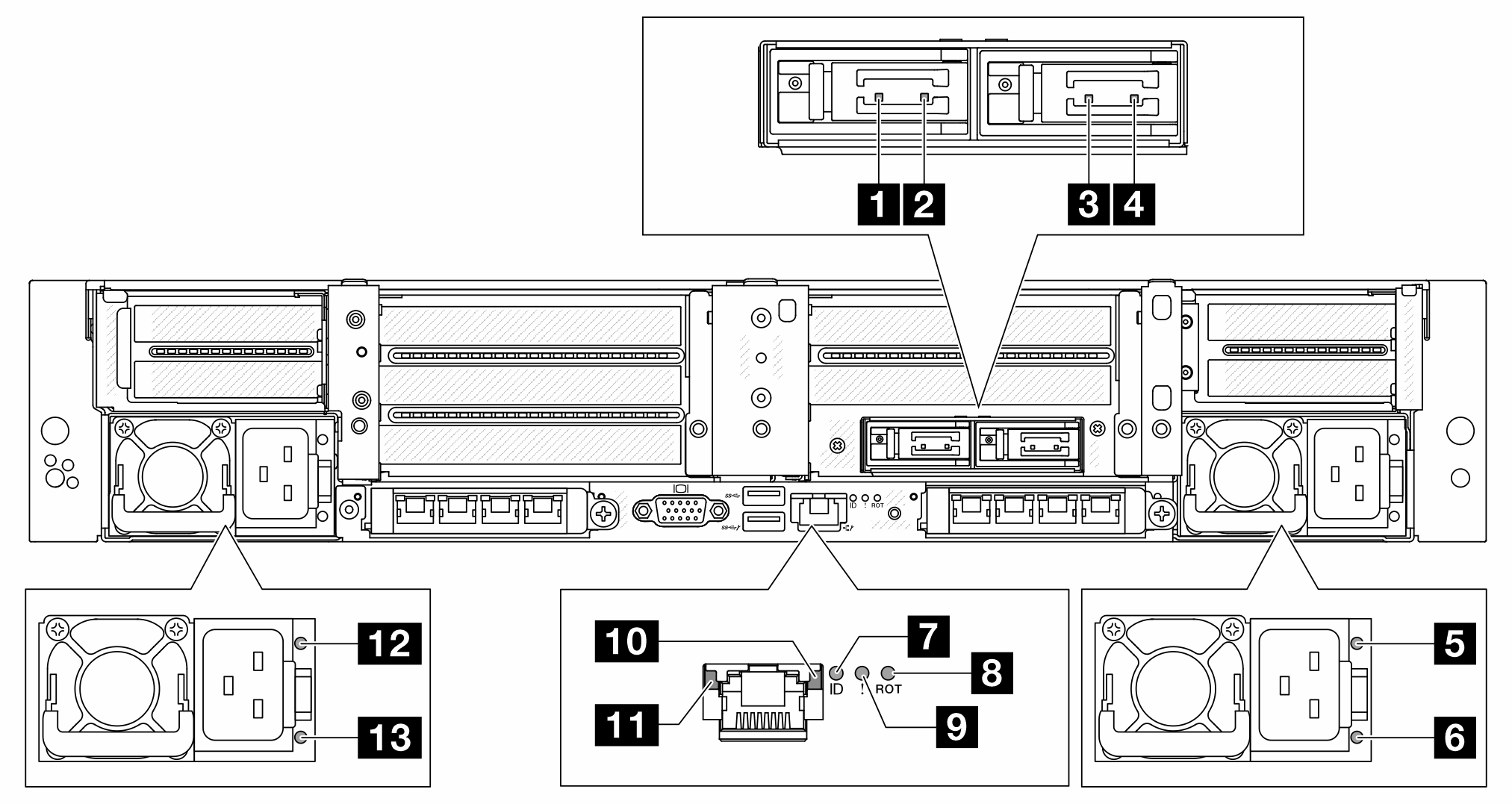

ไฟ LED ที่มุมมองด้านหลัง


LEDs on the rear view

1 ไฟ LED แสดงกิจกรรมของไดรฟ์ M.2 0

ดู ไฟ LED M.2

2 ไฟ LED แสดงสถานะของไดรฟ์ M.2 0
3 ไฟ LED แสดงกิจกรรมของไดรฟ์ M.2 1
4 ไฟ LED แสดงสถานะของไดรฟ์ M.2 1
5 ไฟ LED แสดงสถานะเอาต์พุตและข้อผิดพลาดของ PSU 2

ดู ไฟ LED ชุดแหล่งจ่ายไฟ

6 ไฟ LED แสดงสถานะอินพุตของ PSU 2
7 ไฟ LED ID

ดู ไฟ LED ส่วนประกอบแผงระบบ

8 ไฟ LED แสดงข้อผิดพลาด RoT
9 ไฟ LED แสดงข้อผิดพลาดของระบบ
10 ไฟ LED กิจกรรมของ พอร์ตการจัดการระบบ XCC (10/100/1000 Mbps)

ดู ไฟ LED บนพอร์ตการจัดการระบบ XCC

11 ไฟ LED ลิงก์ของ พอร์ตการจัดการระบบ XCC (10/100/1000 Mbps)
12 ไฟ LED แสดงสถานะเอาต์พุตและข้อผิดพลาดของ PSU 1

ดู ไฟ LED ชุดแหล่งจ่ายไฟ

13 ไฟ LED แสดงสถานะอินพุตของ PSU 1
