มุมมองด้านหน้า

มุมมองด้านหน้าของเซิร์ฟเวอร์แตกต่างกันขึ้นอยู่กับรุ่น เซิร์ฟเวอร์ของคุณอาจแตกต่างจากภาพประกอบในหัวข้อนี้เล็กน้อย ทั้งนี้ขึ้นอยู่กับรุ่น

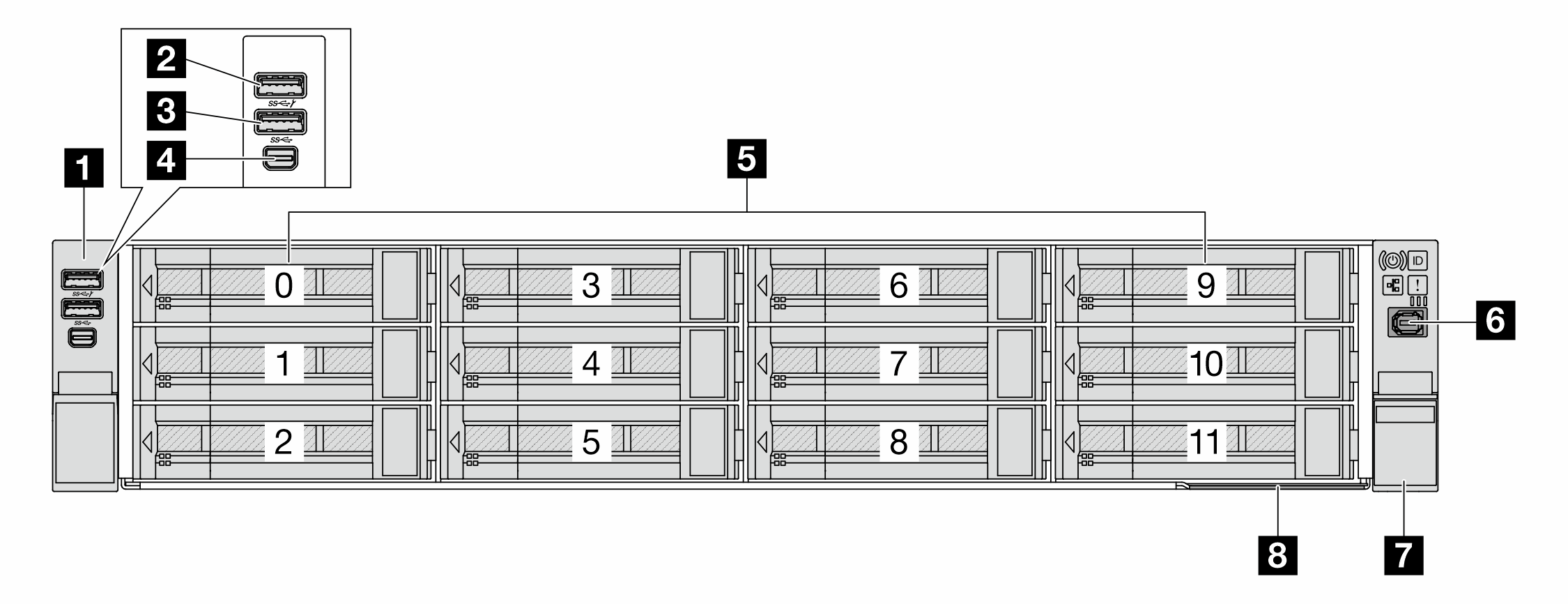

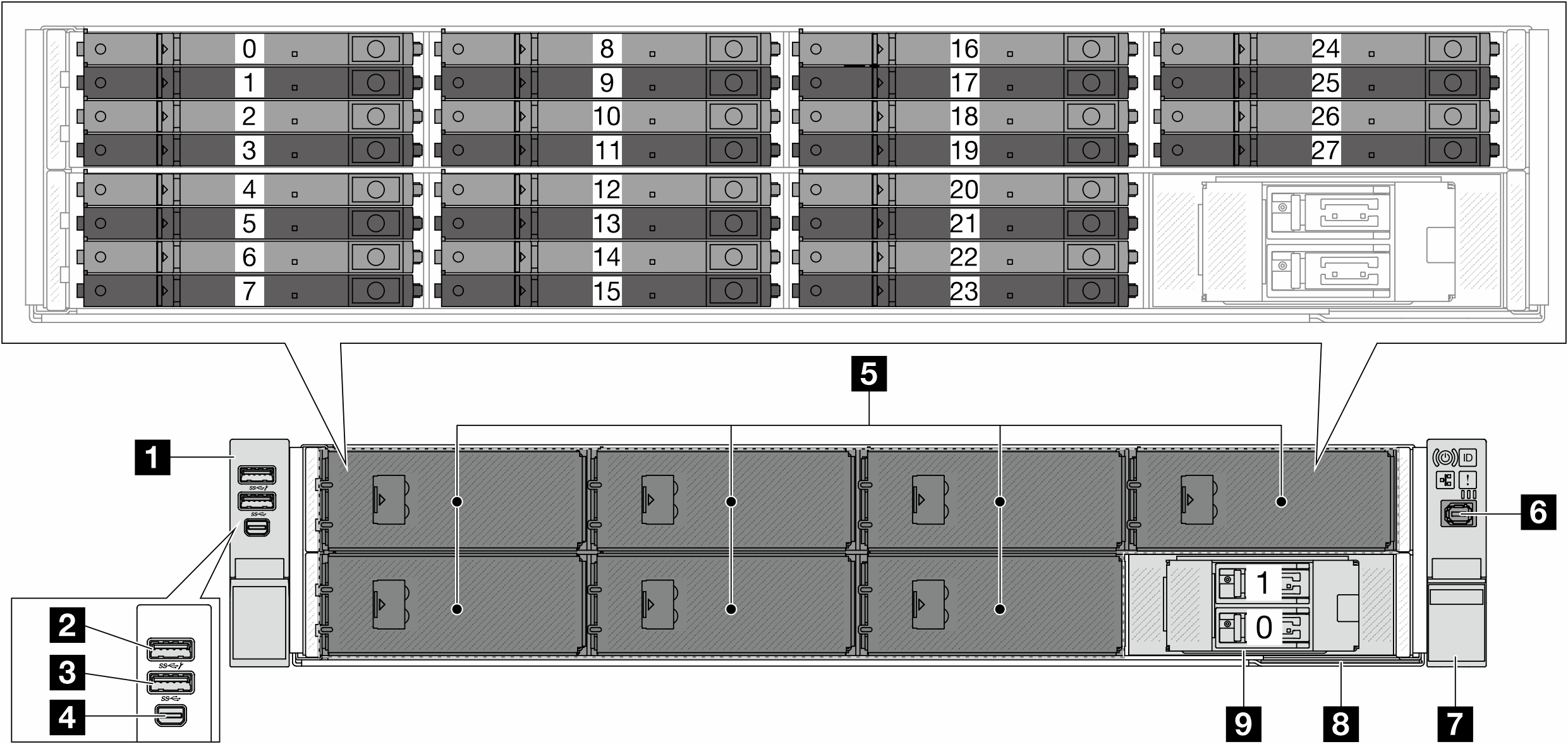

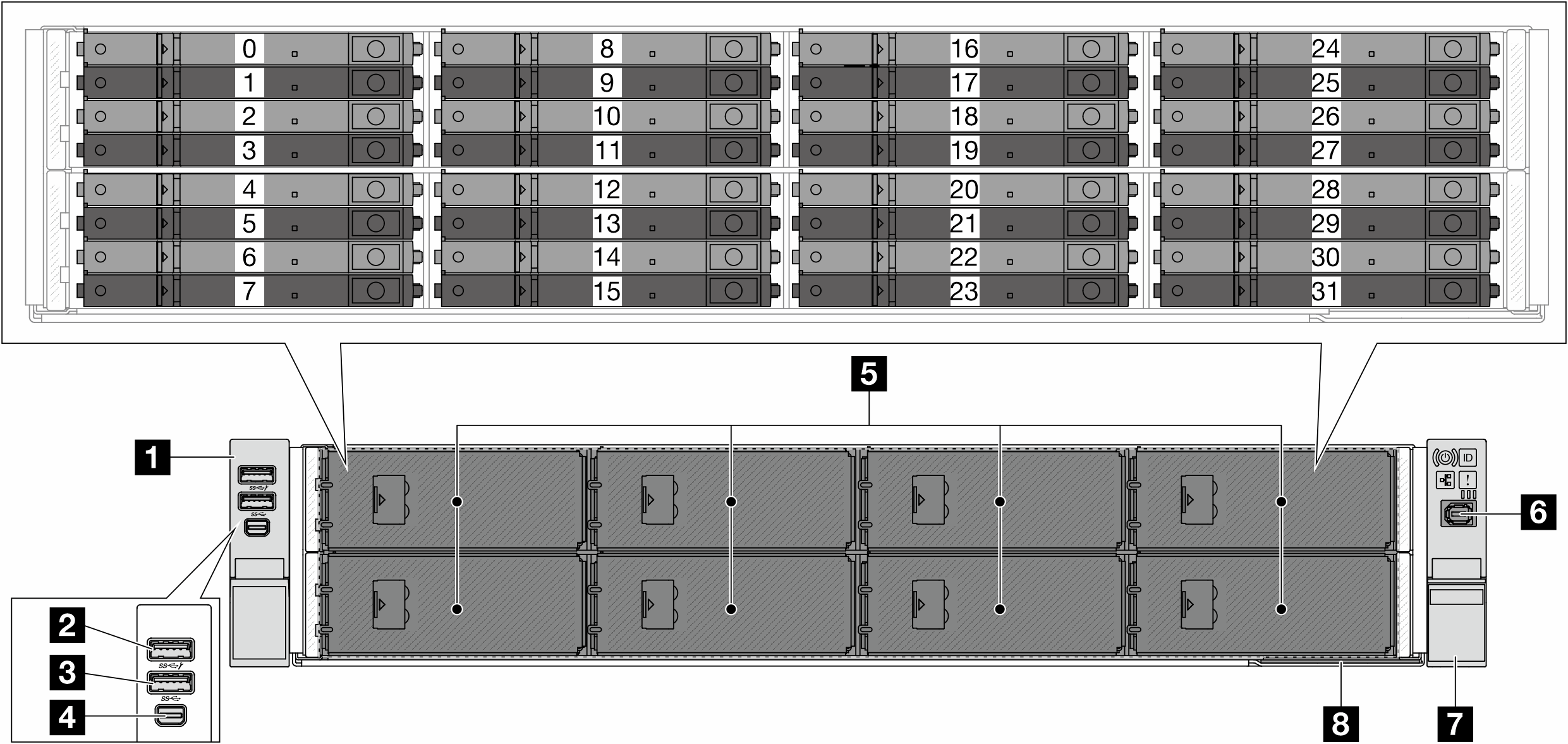

มุมมองด้านหน้าของตัวเครื่องขนาด 3.5 นิ้ว

หมายเหตุ
ในการกำหนดค่าขนาด 3.5 นิ้ว 8 ช่องด้านหน้าพร้อมอะแดปเตอร์ GPU ช่องใส่ไดรฟ์ 0, 3, 6 และ 9 จะถูกปิดด้วยแผงครอบไดรฟ์ 4 ช่อง

Front view of 3.5-inch chassis

ภาพรวมของส่วนประกอบด้านหน้า

สลักแร็ค

หากเซิร์ฟเวอร์ติดตั้งอยู่ภายในแร็ค คุณสามารถใช้สลักแร็คช่วยเลื่อนเซิร์ฟเวอร์ออกจากแร็ค คุณยังสามารถใช้สลักแร็คและสกรูยึดเซิร์ฟเวอร์ไว้ในแร็ค เพื่อไม่ให้เซิร์ฟเวอร์เลื่อนออก โดยเฉพาะอย่างยิ่งในบริเวณที่มีการสั่นสะเทือน

เซิร์ฟเวอร์รองรับสลักแร็คประเภทต่อไปนี้

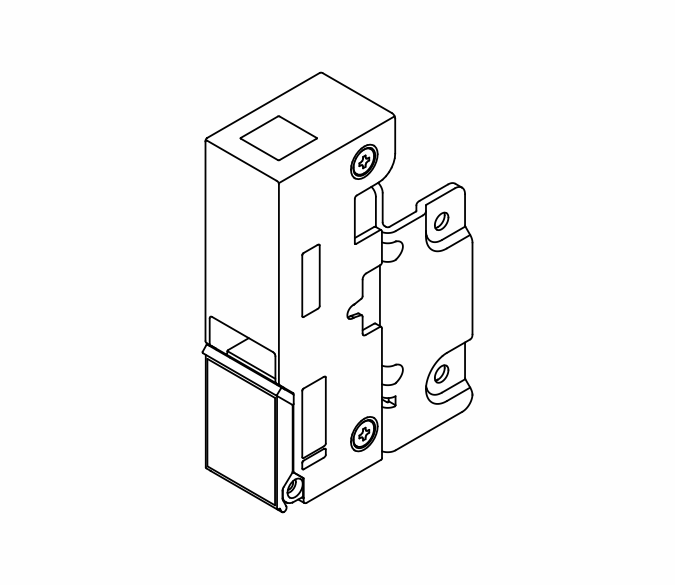

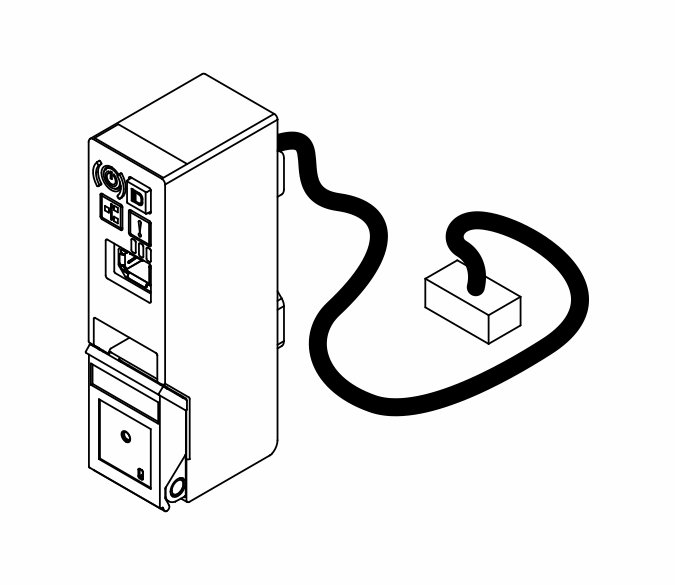

เซิร์ฟเวอร์รองรับสลักแร็คด้านซ้ายอย่างใดอย่างหนึ่งต่อไปนี้:สลักแร็คด้านขวา (พร้อมแผงตัวดำเนินการด้านหน้า)

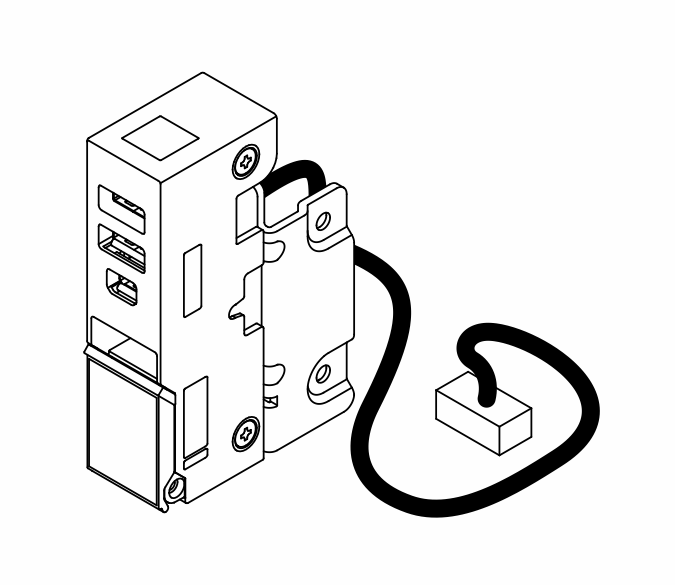

สลักแร็คด้านซ้ายแบบมาตรฐานสลักแร็คด้านซ้ายพร้อม USB/MiniDP






ขั้วต่อ USB 3.2 Gen 1 (5Gbps) พร้อม USB 2.0 การจัดการระบบ XCC (อุปกรณ์เสริม)

ขั้วต่อสามารถทำหน้าที่เป็นขั้วต่อ USB 3.2 Gen 1 ปกติกับระบบปฏิบัติการโฮสต์ สามารถใช้เพื่อเชื่อมต่ออุปกรณ์ที่ใช้งานร่วมกับ USB ได้ เช่น คีย์บอร์ด USB, เมาส์ USB หรืออุปกรณ์จัดเก็บข้อมูล USB

นอกจากนี้ ขั้วต่อยังสามารถทำหน้าที่เป็นพอร์ตการจัดการ USB 2.0 Lenovo XClarity Controller การเชื่อมต่อกับ Lenovo XClarity Controller มีจุดประสงค์หลักในการใช้งานกับอุปกรณ์เคลื่อนที่ที่ใช้งานแอปพลิเคชัน Lenovo XClarity Controller บนมือถือ เมื่ออุปกรณ์มือถือเชื่อมต่อกับพอร์ต USB นี้ การเชื่อมต่อ Ethernet over USB จะถูกสร้างขึ้นระหว่างแอปพลิเคชันมือถือที่รันบนอุปกรณ์กับ Lenovo XClarity Controller

สําหรับรายละเอียดเกี่ยวกับการใช้แอป Lenovo XClarity Mobile โปรดดูที่ เอกสารแบบออนไลน์ของแอปบนมือถือ Lenovo XClarity Administrator

ขั้วต่อ USB 3.2 Gen 1 (5Gbps)

ขั้วต่อสามารถใช้เพื่อเชื่อมต่ออุปกรณ์ที่ใช้งานร่วมกับ USB ได้ เช่น คีย์บอร์ด USB, เมาส์ USB หรืออุปกรณ์จัดเก็บข้อมูล USB

ขั้วต่อ Mini DisplayPort

ขั้วต่อ Mini DisplayPort (MiniDP) สามารถใช้เพื่อเชื่อมต่อจอภาพประสิทธิภาพสูงและจอภาพไดรฟ์โดยตรงที่มีตัวแปลงวิดีโอหรืออุปกรณ์ที่ใช้ขั้วต่อ MiniDP ความละเอียดวิดีโอสูงสุดเท่ากับ 1920 x 1200 ที่ 60 Hz

ช่องใส่ไดรฟ์

ช่องใส่ไดรฟ์ออกแบบมาสำหรับไดรฟ์แบบ Hot-swap หรือโมดูลหน่วยความจำ E3.S CXL แบบไม่ใช่ Hot-swap (CMM) จำนวนไดรฟ์หรือ CMM ที่ติดตั้งในเซิร์ฟเวอร์ของคุณจะแตกต่างกันไปตามรุ่น เมื่อคุณติดตั้งไดรฟ์ ให้ทำตามลำดับหมายเลขของช่องใส่ไดรฟ์
หมายเหตุ
เมื่อคุณติดตั้งไดรฟ์แบบ Hot-swap ของ E3.S หรือ CMM แบบไม่ใช่ Hot-swap ให้ทำตามการกำหนดค่า E3.S ที่รองรับใน การเดินสายภายใน

แผงครอบไดรฟ์

แผงครอบไดรฟ์ใช้สำหรับปิดช่องใส่ไดรฟ์ที่ว่าง ความสมบูรณ์ของ EMI และการระบายความร้อนของเซิร์ฟเวอร์จะได้รับการป้องกันโดยการบรรจุลงไดรฟ์ในช่องใส่ไดรฟ์ทั้งหมด ช่องใส่ไดรฟ์ที่ว่างจะต้องปิดไว้ด้วยแผงครอบไดรฟ์

ขั้วต่อการวินิจฉัยภายนอก

ขั้วต่อใช้สำหรับเชื่อมต่อหูโทรศัพท์การวินิจฉัยภายนอก โปรดดูข้อมูลเพิ่มเติมเกี่ยวกับฟังก์ชันต่างๆ ที่ หูโทรศัพท์การวินิจฉัยภายนอก

แถบข้อมูลแบบดึงออก

แผ่นป้ายเข้าถึงเครือข่าย Lenovo XClarity Controller จะติดอยู่ที่แถบข้อมูลแบบดึงออก ชื่อโฮสต์ Lenovo XClarity Controller ตามค่าเริ่มต้นและที่อยู่ Link Local (LLA) IPv6 จะระบุอยู่บนแท็บ

โปรดดูข้อมูลเพิ่มเติมที่ ตั้งค่าการเชื่อมต่อเครือข่ายสำหรับ Lenovo XClarity Controller

ช่องใส่ไดรฟ์ M.2

เซิร์ฟเวอร์รองรับไดรฟ์ M.2 แบบ Hot-swap สองตัวที่ด้านหน้าหรือด้านหลัง
