Вид спереди

Вид сервера спереди зависит от модели. В зависимости от модели сервер может выглядеть несколько иначе, чем на рисунках в этом разделе.

Различные модели серверов см. на следующих рисунках видов спереди:
Прим.

Дополнительные сведения о кнопках и светодиодных индикаторах на передней панели сервера см. в разделе Кнопки и светодиодные индикаторы на передней панели.

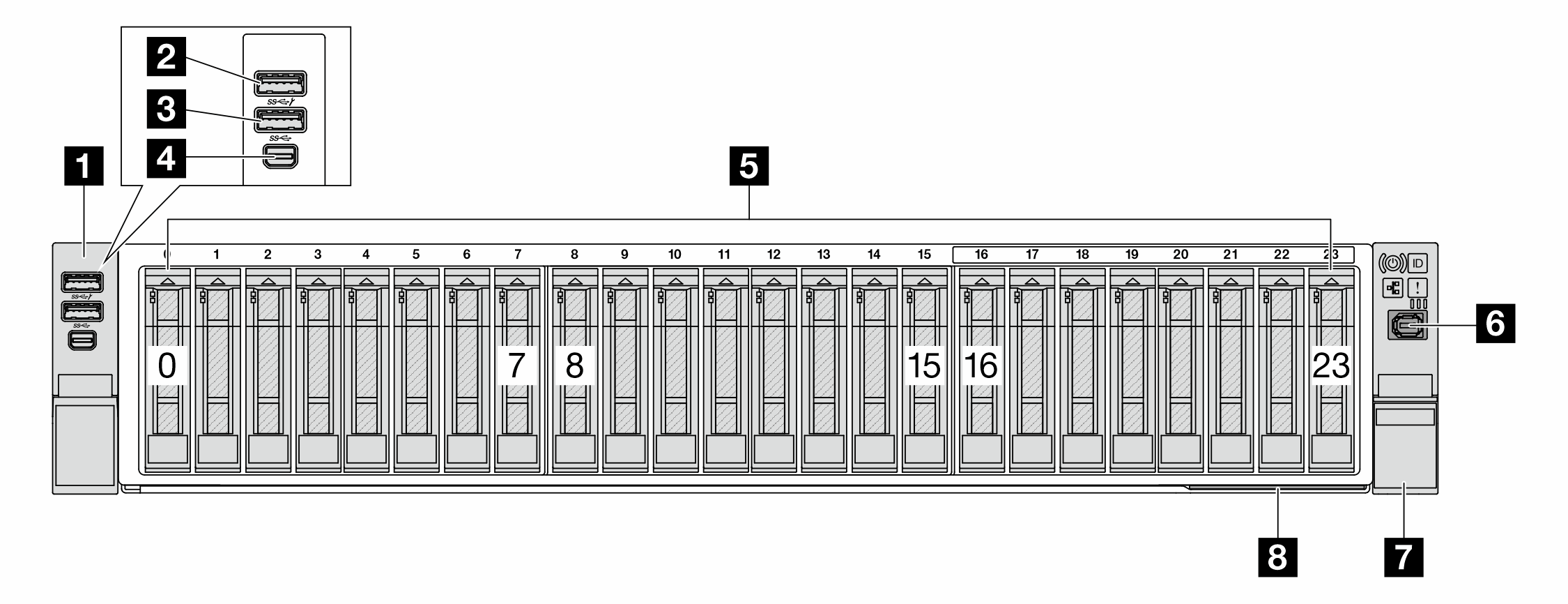

Вид спереди 2,5-дюймовой рамы​


Front view of 2.5-inch chassis

1 Левая защелка стойки2 Разъем USB 3.2 Gen 1 (5 Гбит/с) с управлением системой XCC USB 2.0 (дополнительно)
3 Разъем USB 3.2 Gen 1 (5 Гбит/с) (дополнительно)4 Разъем Mini DisplayPort
5 Отсеки для дисков6 Внешний диагностический разъем
7 Правая защелка стойки (с передней панелью оператора)8 Выдвижной информационный язычок

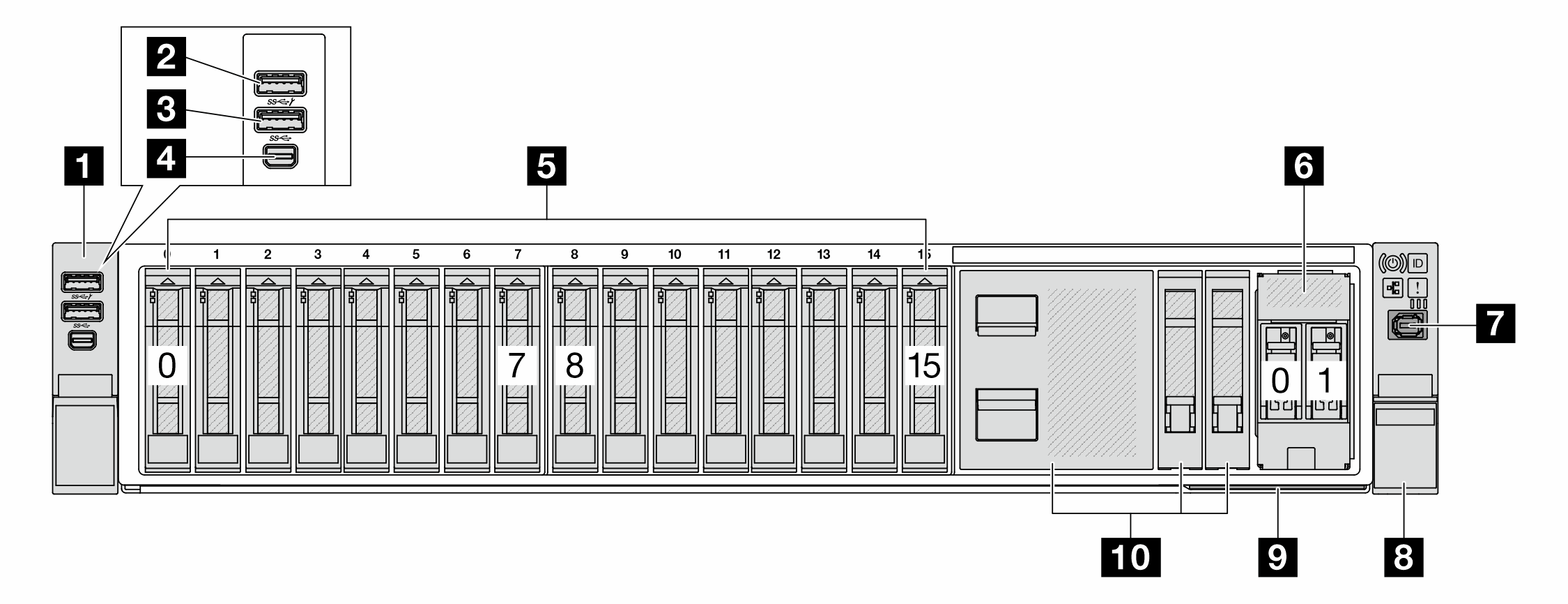

Вид спереди 2,5-дюймовой рамы с отсеками для дисков M.2​


Front view of 2.5-inch chassis with front M.2 assembly

1 Левая защелка стойки2 Разъем USB 3.2 Gen 1 (5 Гбит/с) с управлением системой XCC USB 2.0 (дополнительно)
3 Разъем USB 3.2 Gen 1 (5 Гбит/с) (дополнительно)4 Разъем Mini DisplayPort
5 Отсеки для дисков6 Отсеки для дисков M.2
7 Внешний диагностический разъем8 Правая защелка стойки (с передней панелью оператора)
9 Выдвижной информационный язычок10 Заглушки дисков

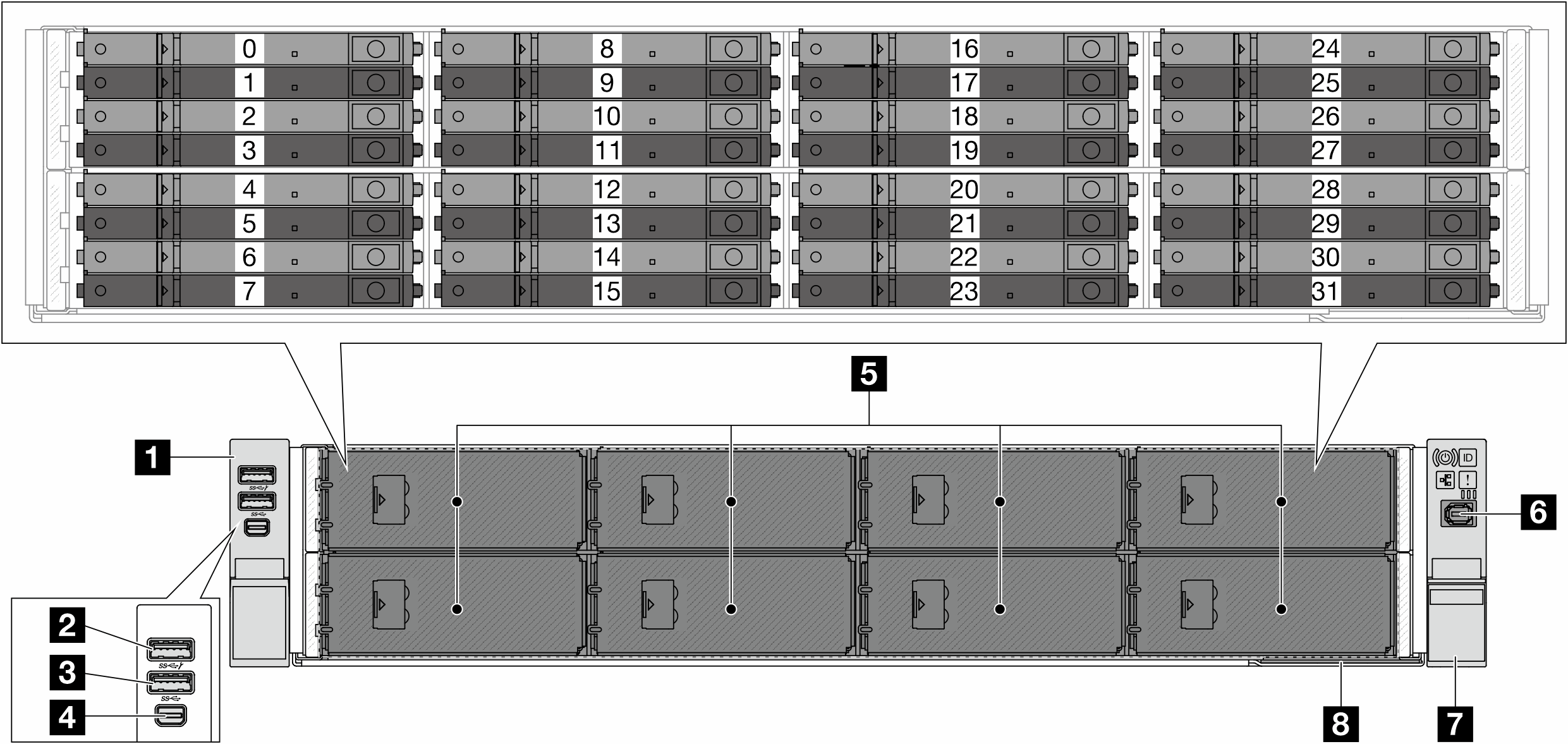

Вид спереди рамы E3.S​


Front view of E3.S chassis(model 2)

1 Левая защелка стойки2 Разъем USB 3.2 Gen 1 (5 Гбит/с) с управлением системой XCC USB 2.0 (дополнительно)
3 Разъем USB 3.2 Gen 1 (5 Гбит/с) (дополнительно)4 Разъем Mini DisplayPort
5 Отсеки для дисков6 Внешний диагностический разъем
7 Правая защелка стойки (с передней панелью оператора)8 Выдвижной информационный язычок

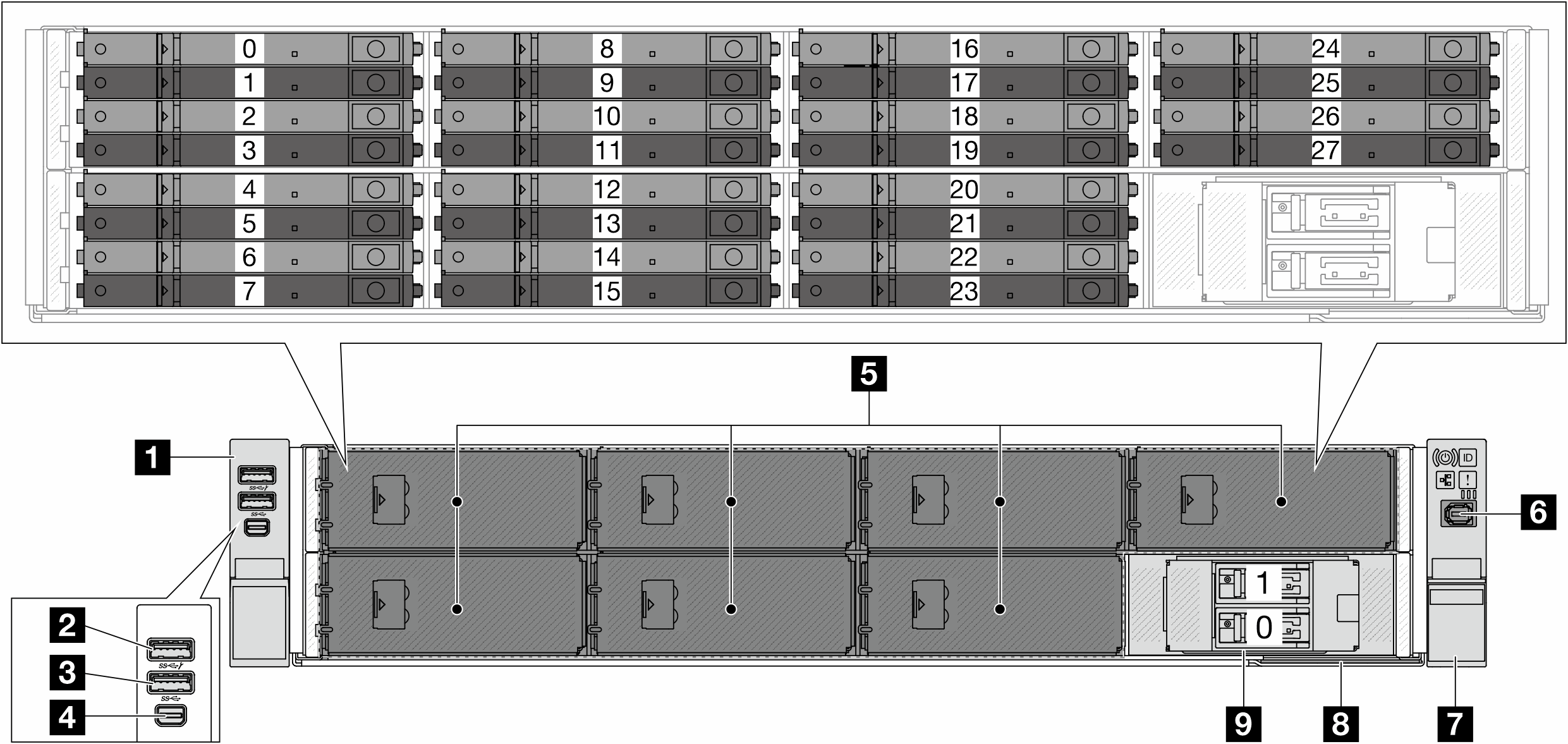

Вид спереди рамы E3.S с отсеками для дисков M.2​


Front view of E3.S chassis with front M.2 assembly

1 Левая защелка стойки2 Разъем USB 3.2 Gen 1 (5 Гбит/с) с управлением системой XCC USB 2.0 (дополнительно)
3 Разъем USB 3.2 Gen 1 (5 Гбит/с) (дополнительно)4 Разъем Mini DisplayPort
5 Отсеки для дисков6 Внешний диагностический разъем
7 Правая защелка стойки (с передней панелью оператора)8 Выдвижной информационный язычок
9 Отсеки для дисков M.2

Вид спереди 3,5-дюймовой рамы​

Прим.
В конфигурации с 8 передними отсеками для 3,5-дюймовых дисков и адаптерами графических процессоров отсеки для дисков 0, 3, 6 и 9 закрыты заглушкой для дисков с 4 отсеками.

Front view of 3.5-inch chassis

1 Левая защелка стойки2 Разъем USB 3.2 Gen 1 (5 Гбит/с) с управлением системой XCC USB 2.0 (дополнительно)
3 Разъем USB 3.2 Gen 1 (5 Гбит/с) (дополнительно)4 Разъем Mini DisplayPort
5 Отсеки для дисков6 Внешний диагностический разъем
7 Правая защелка стойки (с передней панелью оператора)8 Выдвижной информационный язычок

Обзор компонентов на передней панели​

Защелки стойки​

Если сервер установлен в стойку, выдвинуть его из стойки можно с помощью защелок. Кроме того, с помощью защелок стойки и винтов можно закрепить сервер в стойке таким образом, чтобы он не выскальзывал, особенно в местах, подверженных вибрации.

Сервер поддерживает следующие типы защелок стойки.

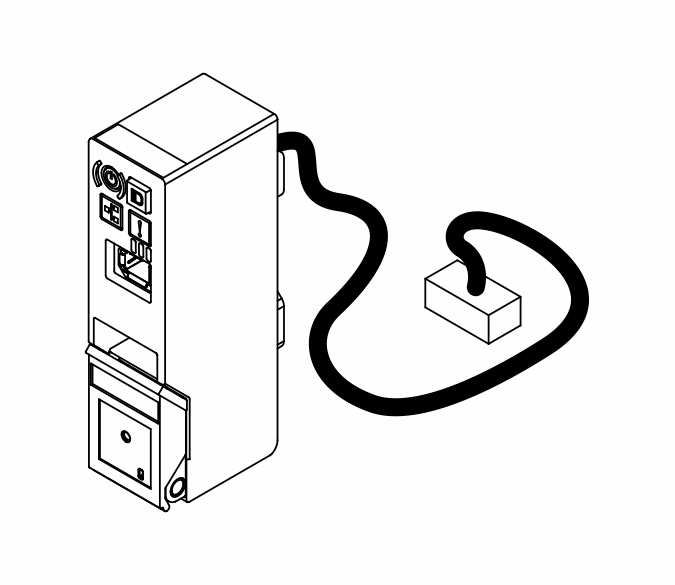

Сервер поддерживает одну из следующих левых защелок стойки:Правая защелка стойки (с передней панелью оператора)

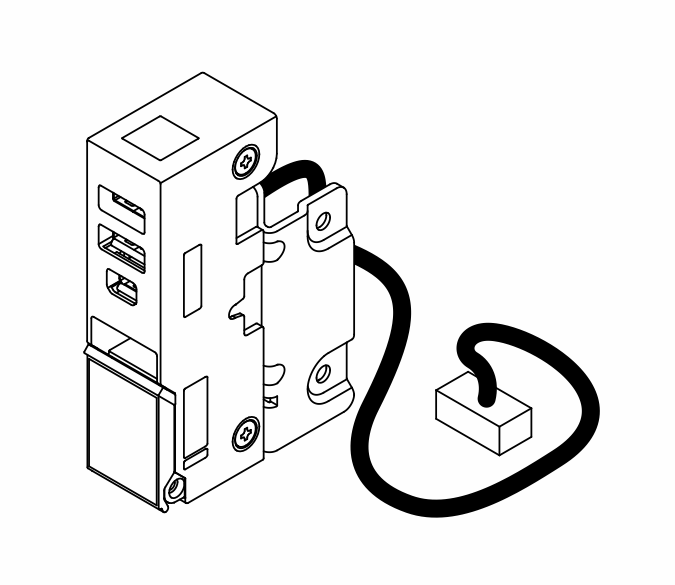

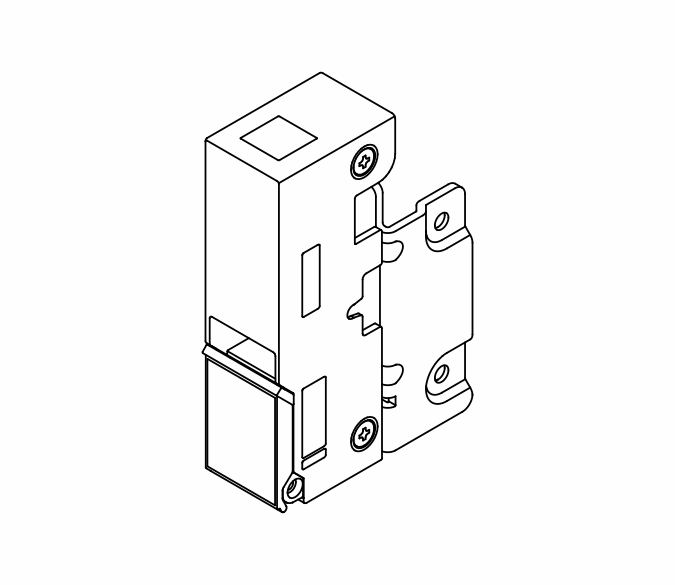

Стандартная левая защелка стойкиЛевая защелка стойки с USB/MiniDP






Разъем USB 3.2 Gen 1 (5 Гбит/с) с управлением системой XCC USB 2.0 (дополнительно)​

Разъем может функционировать как обычный разъем USB 3.2 Gen 1 к ОС хоста; его можно использовать для подключения устройств, поддерживающих интерфейс USB, например USB-клавиатуры, USB-мыши или USB-устройства хранения.

Кроме того, разъем может функционировать как порт управления USB 2.0 Lenovo XClarity Controller. Подключение к Lenovo XClarity Controller, в основном, предназначено для пользователей мобильных устройств, на которых выполняется мобильное приложение Lenovo XClarity Controller. Если мобильное устройство подключено к этому порту USB, между мобильным приложением, выполняемым на устройстве, и Lenovo XClarity Controller устанавливается подключение Ethernet через USB.

Подробные сведения об использовании приложения Lenovo XClarity Mobile см. в разделе Документация в Интернете по мобильному приложению Lenovo XClarity Administrator.

Разъем USB 3.2 Gen 1 (5 Гбит/с)​

Разъем можно использовать для подключения устройств, поддерживающих интерфейс USB, например USB-клавиатуры, USB-мыши или USB-устройства хранения.

Разъем Mini DisplayPort​

Разъем Mini DisplayPort (MiniDP) можно использовать для подключения монитора высокого разрешения и монитора прямого подключения (direct-drive monitor) с видеопреобразователем или устройств, в которых применяется разъем MiniDP. Максимальное разрешение видео — 1920 x 1200 при частоте 60 Гц.

Отсеки для дисков​

Отсеки для дисков предназначены для оперативно заменяемых дисков или модулей памяти E3.S CXL (CMM) без возможности оперативной замены. Число установленных в сервере дисков или CMM зависит от модели. При установке дисков соблюдайте порядок номеров отсеков для дисков.
Прим.
При установке оперативно заменяемых дисков E3.S или CMM без возможности оперативной замены следуйте поддерживаемым конфигурациям E3.S (см. Прокладка внутренних кабелей).

Заглушки для дисков​

Заглушкой диска закрывается свободный отсек для диска. Защита от электромагнитных помех и охлаждение сервера обеспечиваются, когда все отсеки для дисков заняты. Свободные отсеки для дисков должны быть закрыты заглушками дисков.

Внешний разъем диагностики​

Этот разъем предназначен для подключения внешнего диагностического прибора. Дополнительные сведения о его функциях см. в разделе Внешний диагностический прибор.

Выдвижной информационный язычок​

К выдвижной информационной вкладке приклеена этикетка доступа к сети Lenovo XClarity Controller. На этой этикетке указано имя хоста Lenovo XClarity Controller по умолчанию и локальный адрес канала IPv6 (LLA).

Дополнительные сведения см. в разделе Настройка сетевого подключения для Lenovo XClarity Controller.

Отсеки для дисков M.2​

Сервер поддерживает два оперативно заменяемых диска M.2 спереди или сзади.
