LED sulla vista posteriore

L'argomento fornisce informazioni sui LED nella parte posteriore del server. A seconda del modello, il server potrebbe avere un aspetto diverso rispetto alla figura riportata in questo argomento.

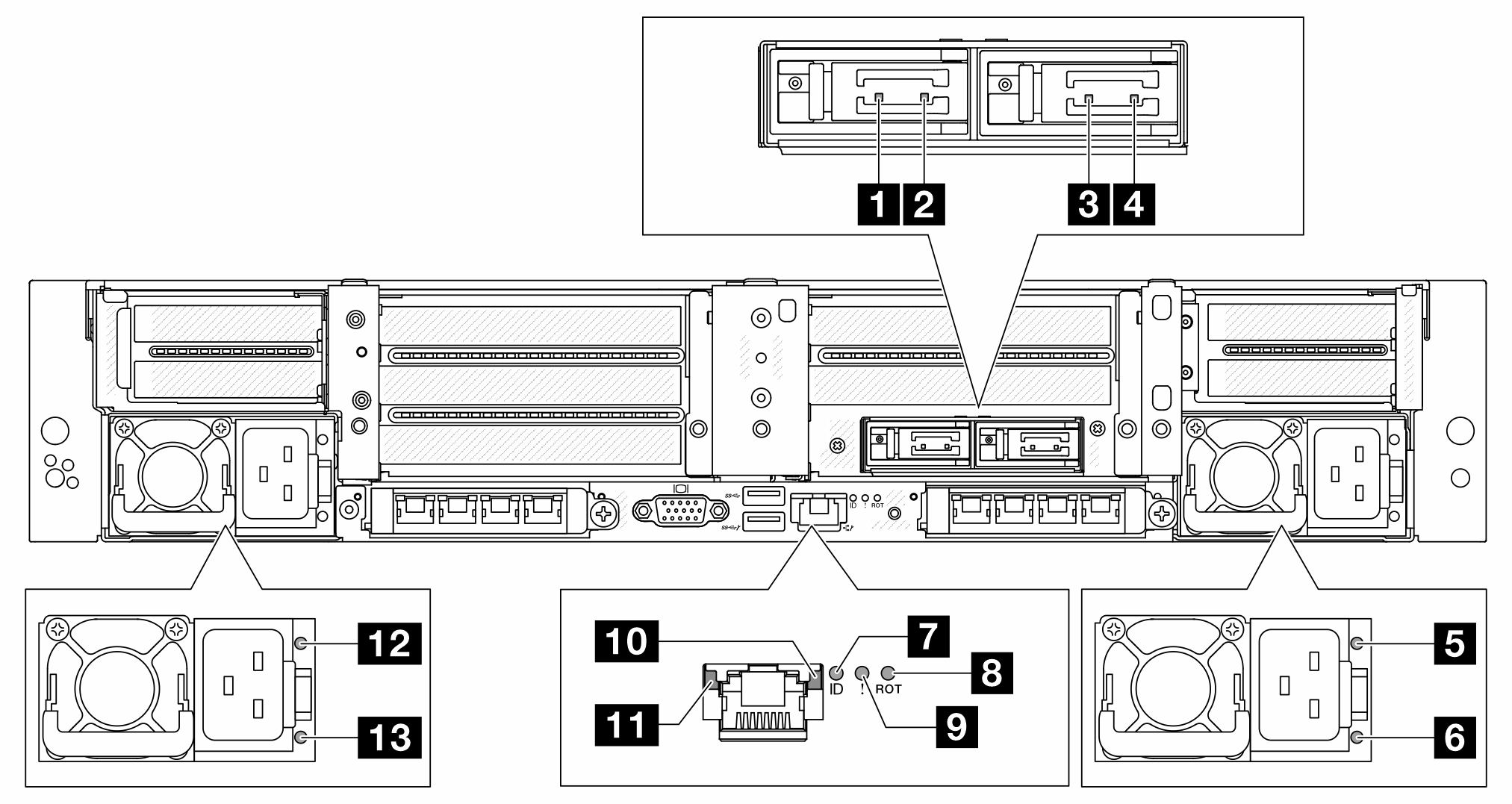

LED sulla vista posteriore


LEDs on the rear view

1 LED di attività dell'unità M.2 0

Vedere LED M.2.

2 LED di stato dell'unità M.2 0
3 LED di attività dell'unità M.2 1
4 LED di stato dell'unità M.2 1
5 LED di stato uscita e guasto della PSU 2

Vedere LED dell'unità di alimentazione.

6 LED di stato ingresso della PSU 2
7 LED ID sistema

Vedere LED sull'assieme della scheda di sistema.

8 LED di errore RoT
9 LED di errore di sistema
10 LED di attività di Porta di gestione del sistema XCC (10/100/1000 Mbps)

Vedere LED sulla porta di gestione del sistema XCC.

11 LED di collegamento di Porta di gestione del sistema XCC (10/100/1000 Mbps)
12 LED di stato uscita e guasto della PSU 1

Vedere LED dell'unità di alimentazione.

13 LED di stato ingresso della PSU 1
