Layout dell'assieme della scheda di sistema

Le figure riportate in questa sezione forniscono informazioni su connettori, switch e ponticelli disponibili sull'assieme della scheda di sistema.

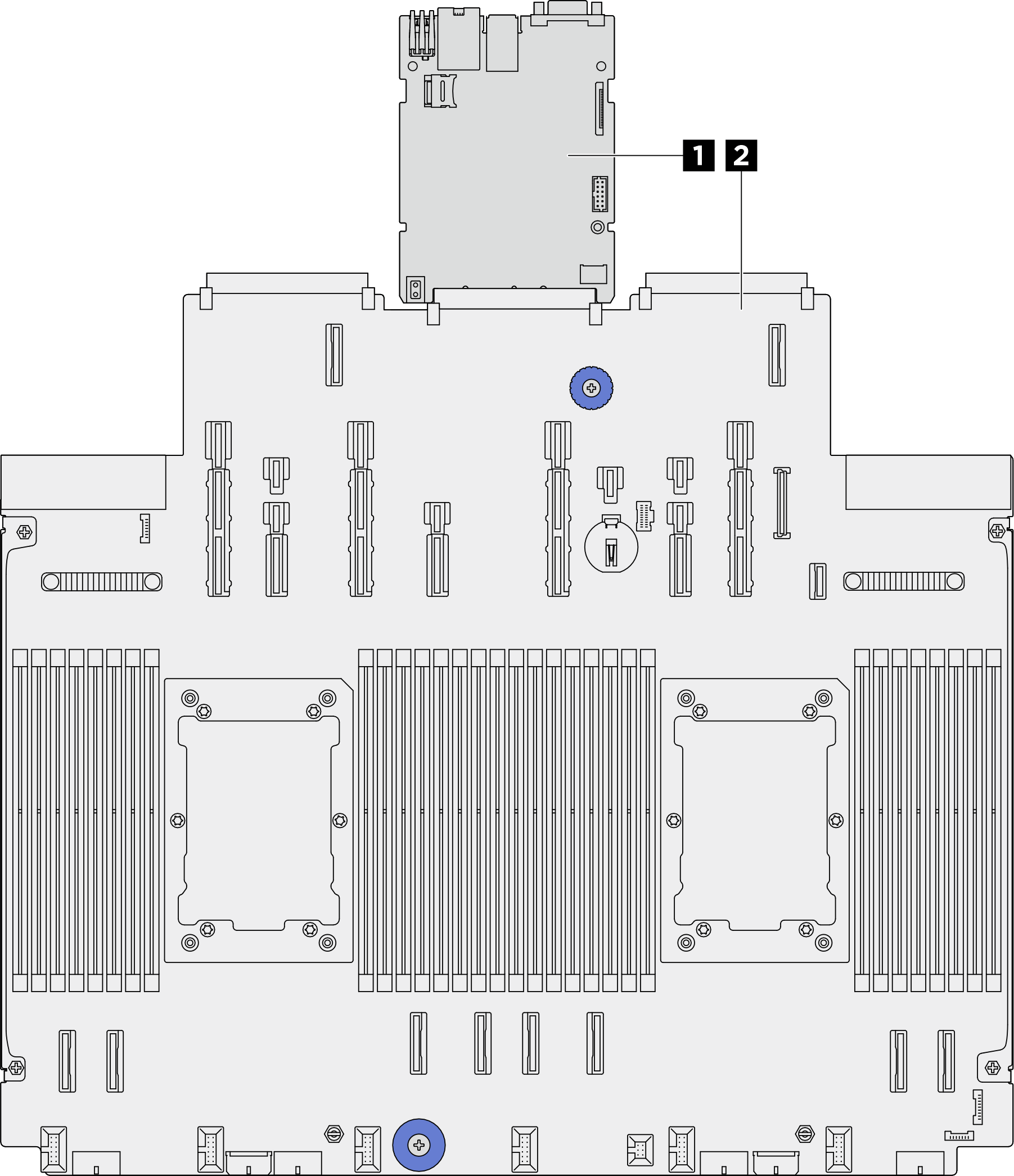

La seguente figura mostra il layout dell'assieme della scheda di sistema che contiene la scheda I/O di sistema (DC-SCM) e la scheda del processore.
Figura 1. Layout dell'assieme della scheda di sistema
System-board-assembly layout

1 Scheda I/O di sistema (DC-SCM)2 Scheda del processore

Per ulteriori informazioni sui LED disponibili sull'assieme della scheda di sistema, vedere LED sull'assieme della scheda di sistema.
