Светодиодные индикаторы на задней панели

В этом разделе содержатся сведения о светодиодных индикаторах на задней панели сервера. В зависимости от модели сервер может выглядеть иначе, чем на рисунке в данном разделе.

Светодиодные индикаторы на задней панели

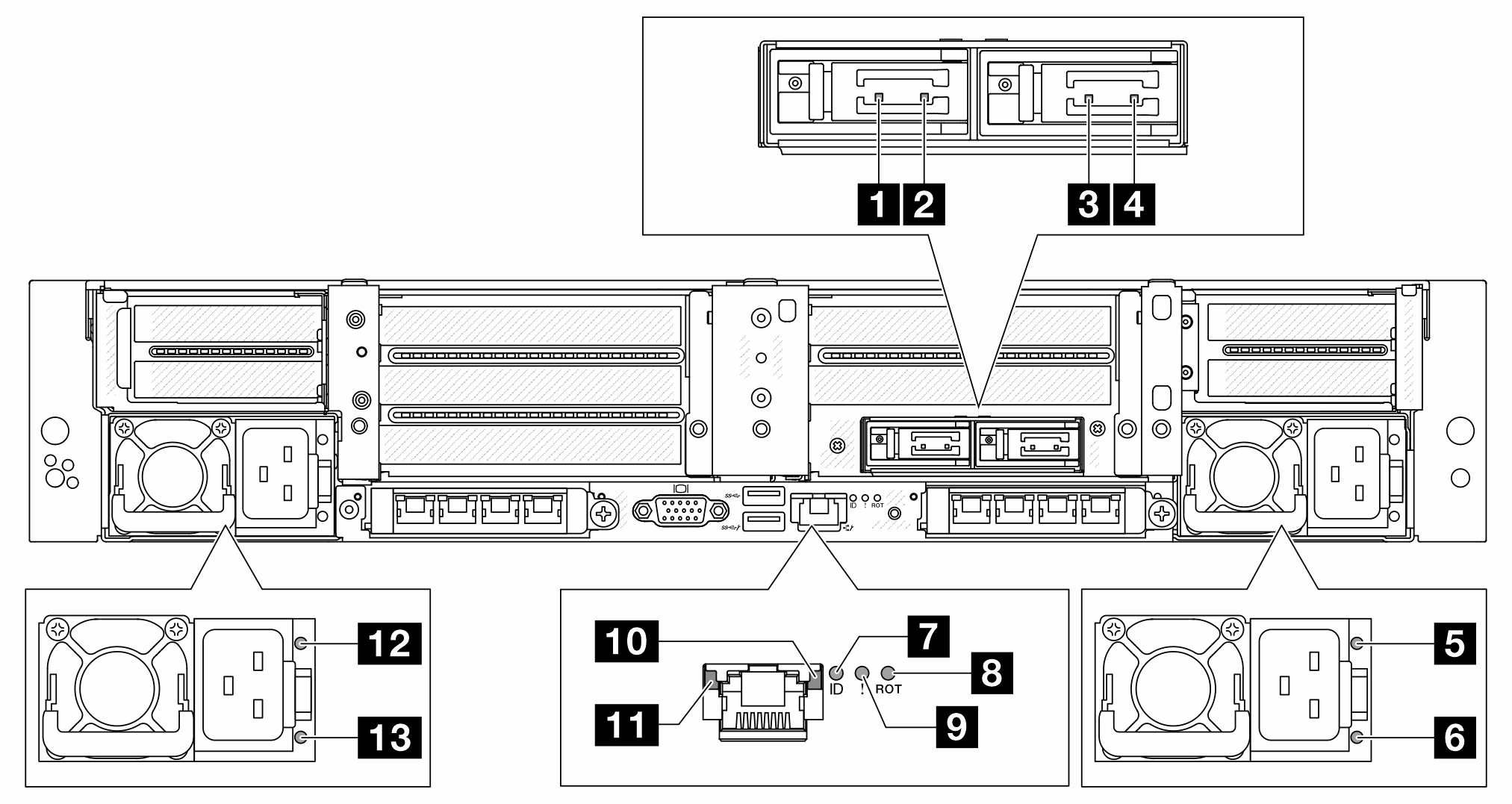

LEDs on the rear view

1 Светодиодный индикатор работы диска M.2 0

См. раздел Светодиодные индикаторы M.2.

2 Светодиодный индикатор состояния диска M.2 0
3 Светодиодный индикатор работы диска M.2 1
4 Светодиодный индикатор состояния диска M.2 1
5 Светодиодный индикатор состояния выхода и неисправности модуля блока питания 2

См. раздел Светодиодные индикаторы модуля блока питания.

6 Светодиодный индикатор состояния входа модуля блока питания 2
7 Светодиодный индикатор идентификации системы

См. раздел Светодиодные индикаторы блока материнской платы.

8 Светодиодный индикатор неисправности RoT
9 Светодиодный индикатор системной ошибки
10 Светодиодный индикатор работы Порт управления системой XCC (10/100/1000 Мбит/с)

См. раздел Светодиодные индикаторы на порте управления системой XCC.

11 Светодиодный индикатор подключения Порт управления системой XCC (10/100/1000 Мбит/с)
12 Светодиодный индикатор состояния выхода и неисправности модуля блока питания 1

См. раздел Светодиодные индикаторы модуля блока питания.

13 Светодиодный индикатор состояния входа модуля блока питания 1
