后视图上的 LED
本主题介绍服务器背面的 LED。根据型号的不同,您的服务器外观可能与本主题中的插图有所不同。

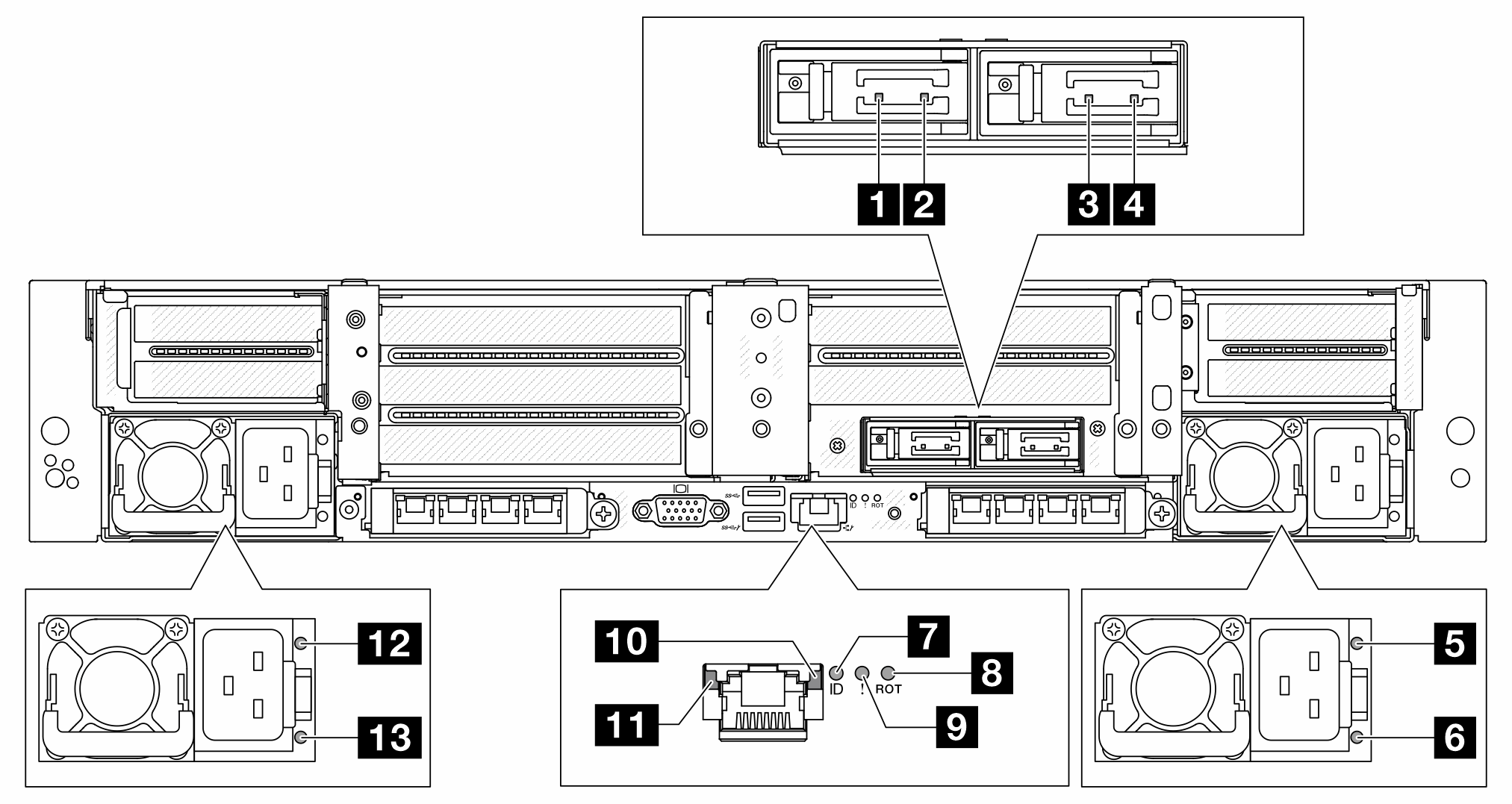

后视图上的 LED

1 M.2 硬盘 0 活动 LED | 请参阅M.2 LED。 |
2 M.2 硬盘 0 状态 LED | |
3 M.2 硬盘 1 活动 LED | |
4 M.2 硬盘 1 状态 LED | |
5 PSU 2 输出和故障状态 LED | 请参阅电源模块单元 LED。 |
6 PSU 2 输入状态 LED | |
7 系统标识 LED | 请参阅主板组合件 LED。 |
8 RoT 故障 LED | |
9 系统错误 LED | |
10 XCC 系统管理端口(10/100/1000 Mbps)活动 LED | 请参阅XCC 系统管理端口上的 LED。 |
11 XCC 系统管理端口(10/100/1000 Mbps)链路 LED | |
12 PSU 1 输出和故障状态 LED | 请参阅电源模块单元 LED。 |
13 PSU 1 输入状态 LED |
