后视图

• 配备十个 PCIe 插槽的服务器型号的后视图

• 配备四个 2.5 英寸背面硬盘插槽和六个 PCIe 插槽的服务器型号的后视图

• 配备八个 2.5 英寸背面硬盘插槽和四个 PCIe 插槽的服务器型号的后视图

• 配备四个 3.5 英寸背面硬盘插槽和两个 PCIe 插槽的服务器型号的后视图

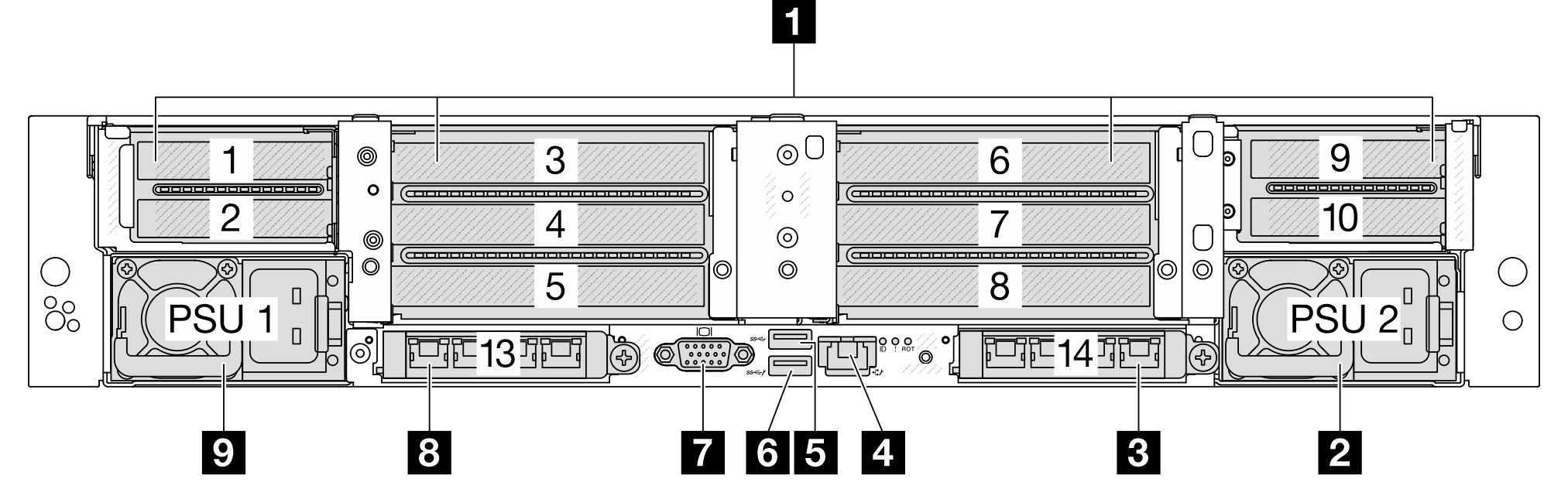

配备十个 PCIe 插槽的服务器型号的后视图​

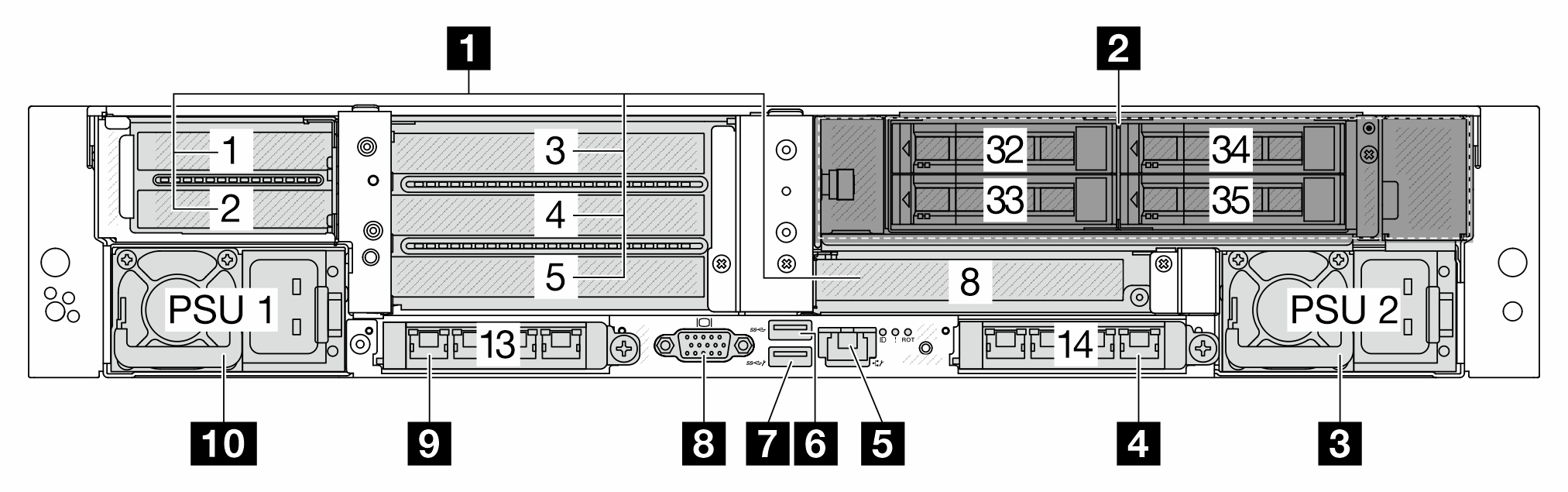

配备四个 2.5 英寸背面硬盘插槽和六个 PCIe 插槽的服务器型号的后视图​

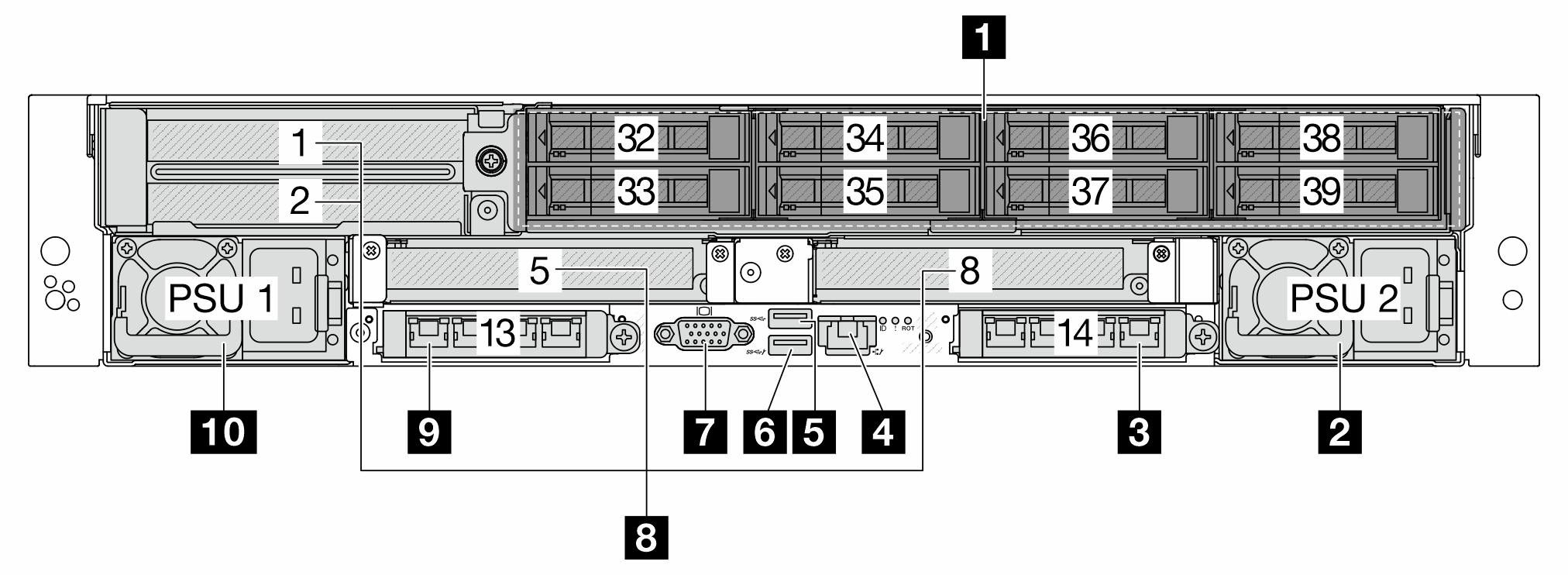

配备八个 2.5 英寸背面硬盘插槽和四个 PCIe 插槽的服务器型号的后视图​

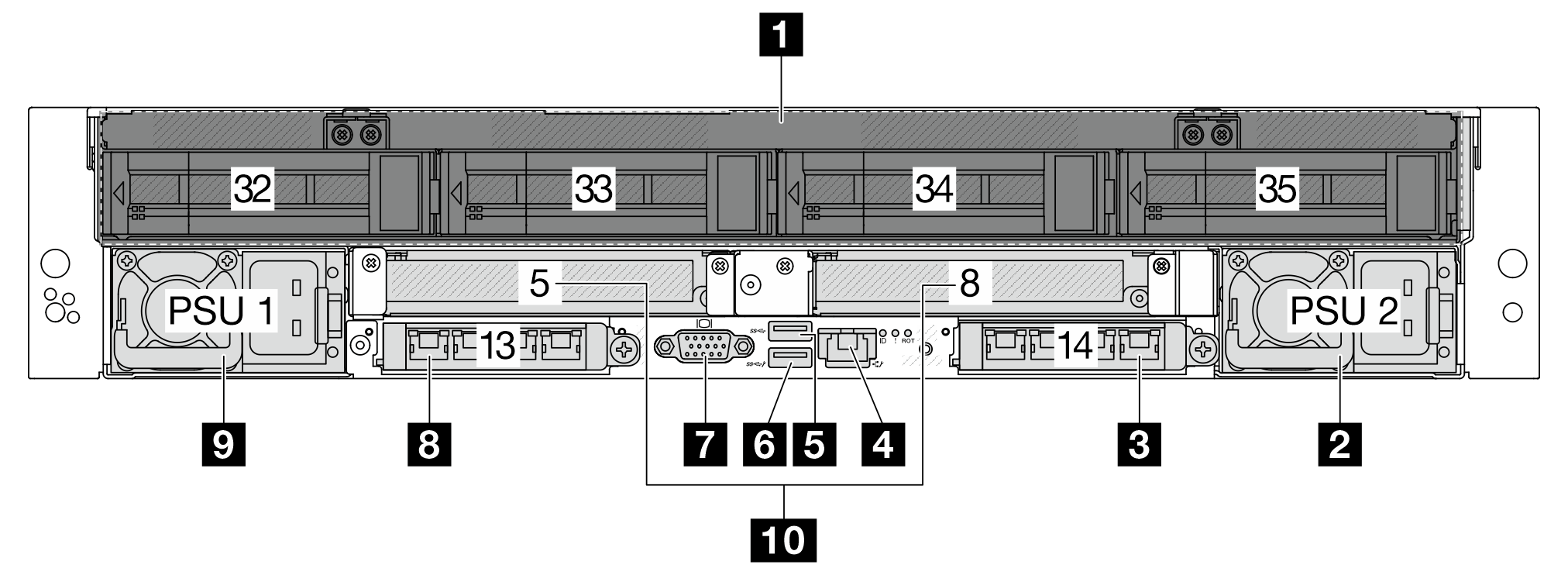

配备四个 3.5 英寸背面硬盘插槽和两个 PCIe 插槽的服务器型号的后视图​

背面组件概述​

PCIe 插槽​

服务器背面最多支持 10 个 PCIe 插槽。插槽 5 或插槽 8 支持热插拔 M.2 硬盘。

在配备 Processor Neptune^® Core Module 的配置中，插槽 8 会被模块的入口和出口软管占用。入口软管将温水从设施输送到冷却板以冷却处理器，出口软管将热水从模块中排出以实现系统散热。

如需更多信息，请参阅PCIe 插槽和 PCIe 适配器。

硬盘插槽​

硬盘插槽专为热插拔硬盘而设计。服务器中安装的硬盘数量因型号而异。安装硬盘时，按照硬盘插槽编号的顺序进行操作。

通过占用所有硬盘插槽，可以保障服务器的 EMI 完整性和散热。空置的硬盘插槽中必须安装硬盘填充件。

电源模块单元​

热插拔冗余电源模块单元可帮助避免在电源模块单元发生故障时出现重大系统运行中断。电源模块单元选件可从 Lenovo 购买，并且无需关闭服务器即可安装它来提供电源冗余。

有关电源模块单元上的 LED 的信息，请参阅电源模块单元 LED。

USB 3.2 Gen 1（5Gbps）接口​

此接口用于连接 USB 兼容设备，如 USB 键盘、USB 鼠标或 USB 存储设备。

具有 USB 2.0 XCC 系统管理功能的 USB 3.2 Gen 1（5 Gbps）接口（具体取决于配置）​

此接口可以在主机操作系统中作为常规 USB 3.2 Gen 1 接口，在这种情况下可用于连接支持 USB 的设备，例如 USB 键盘、USB 鼠标或 USB 存储设备。

当正面没有 USB 接口时，此接口可用作 USB 2.0 Lenovo XClarity Controller 管理端口。连接到 Lenovo XClarity Controller 主要是为了让拥有移动设备的用户运行 Lenovo XClarity 移动应用程序。移动设备连接到此 USB 端口时，该设备上运行的移动应用程序与 Lenovo XClarity Controller 间将建立 Ethernet over USB 连接。

有关使用 Lenovo XClarity Mobile 应用程序的详细信息，请参阅 Lenovo XClarity Administrator Mobile 应用程序在线文档。

VGA 接口​

服务器背面的 VGA 接口可用于连接使用 VGA 接口的高性能显示器、直接驱动显示器或其他设备。

XCC 系统管理端口（10/100/1000 Mbps）​

此 RJ-45 接口专用于 Lenovo XClarity Controller（XCC）功能。通过使用以太网线缆将笔记本电脑连接到此接口，可以直接访问 Lenovo XClarity Controller。请确保将笔记本电脑的 IP 地址设置为与服务器默认设置中的 IP 地址位于同一网络。专用管理网络以物理方式将管理网络流量与生产网络分离，从而提高安全性。

OCP 插槽​

服务器背面具有两个 OCP 插槽，最多支持两个 OCP 模块。OCP 模块提供两个或四个额外的以太网接口用于网络连接。

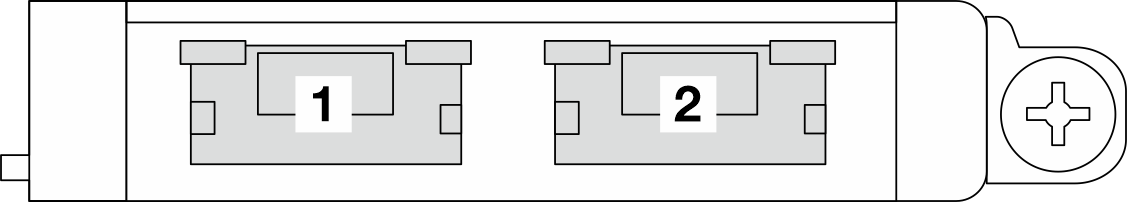

图 1. OCP 模块（两个接口）

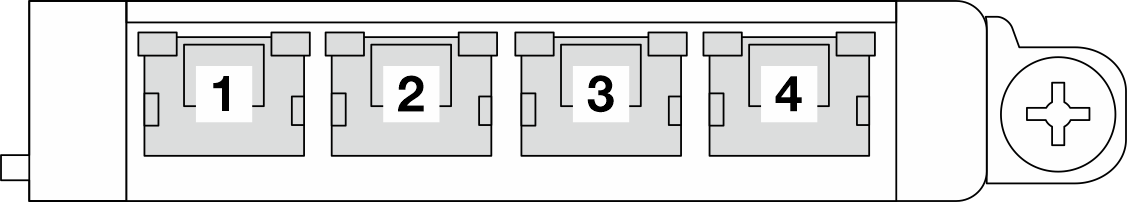

图 2. OCP 模块（四个接口）

默认情况下，OCP 模块上的任何以太网接口也可以使用共享管理功能充当管理接口。
