背面圖

伺服器背面可供存取數種接頭和元件。

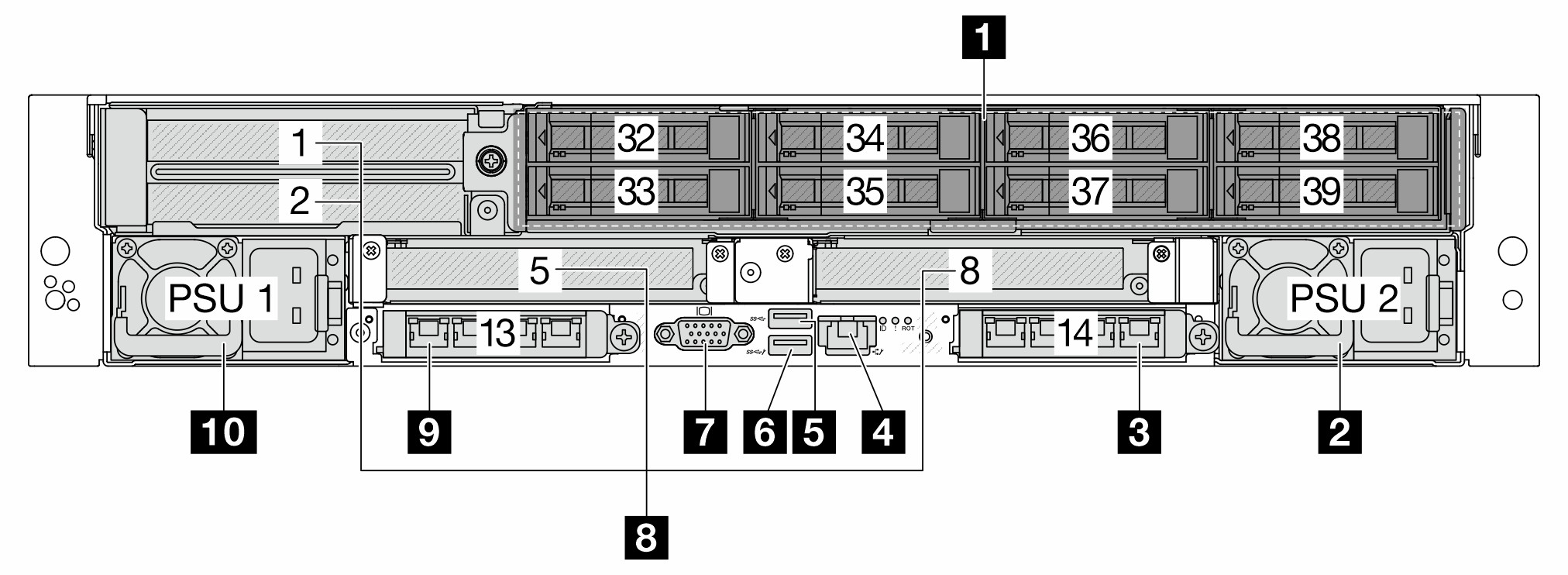

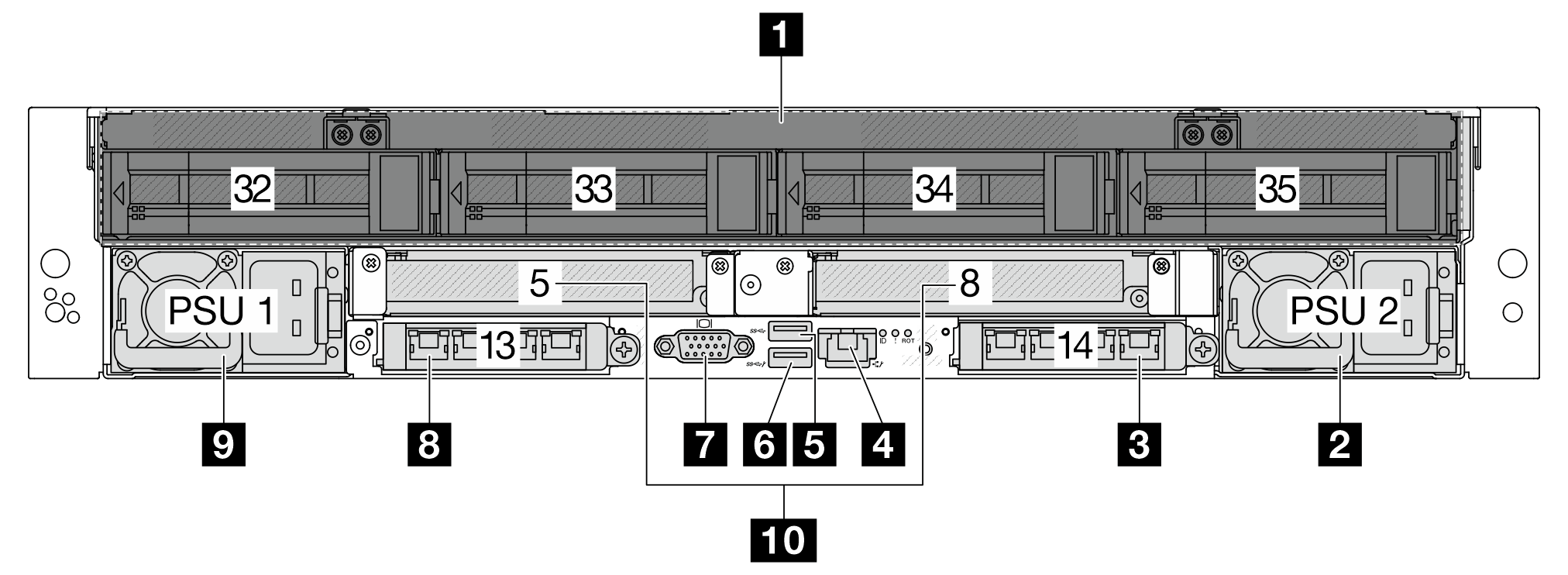

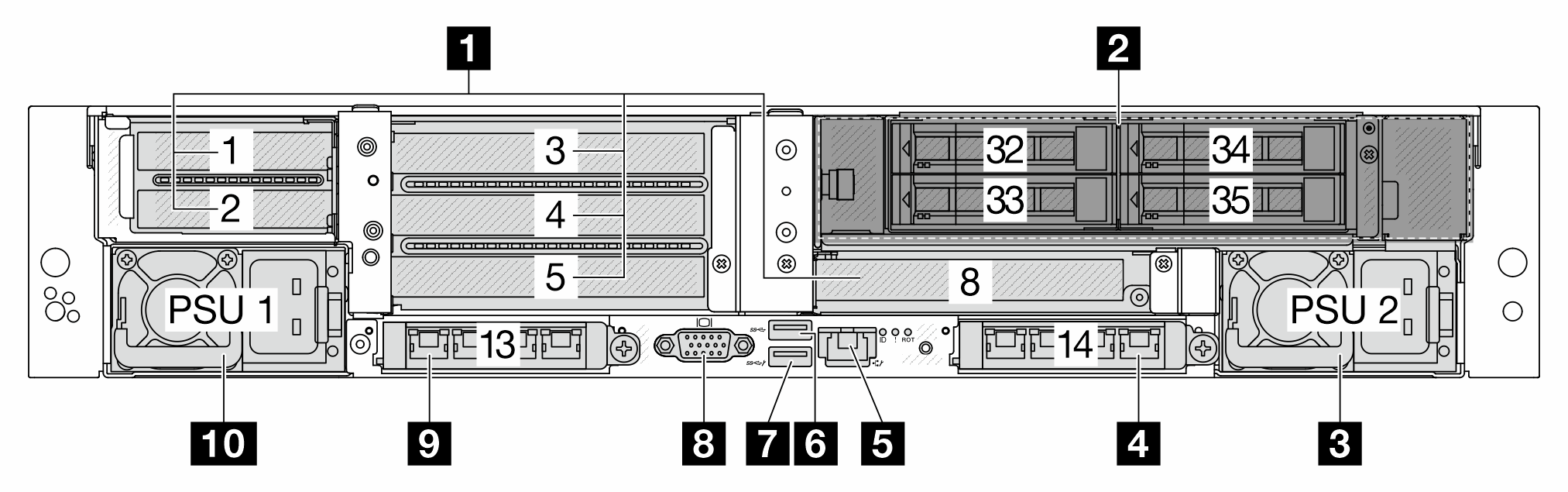

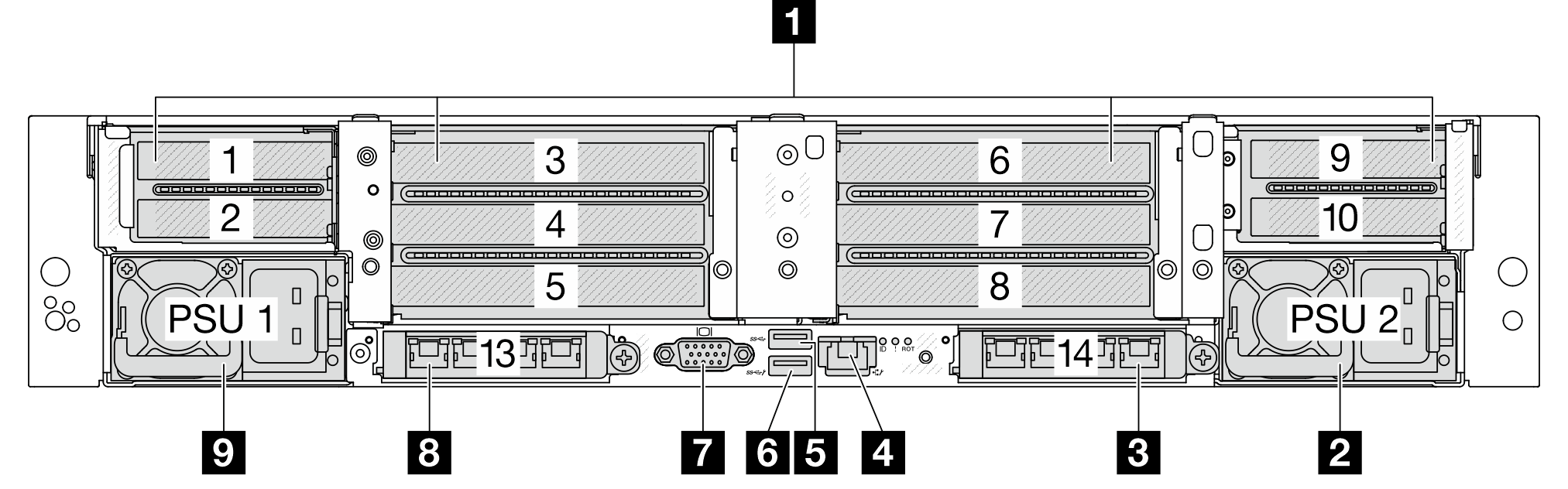

背面元件概觀

PCIe 插槽

伺服器後方最多支援 10 個 PCIe 插槽。插槽 5 或插槽 8 支援熱抽換 M.2 硬碟。

在含 Processor Neptune® Core Module 的配置中,模組的入口和出口水管會佔用插槽 8。入口水管則將溫水從設備輸送到水冷板進行處理器冷卻,而出口水管會從模組導出熱水,達到系統冷卻。

如需相關資訊,請參閱PCIe 插槽和 PCIe 配接卡

機槽

機槽是專為熱抽換硬碟所設計。伺服器中安裝的硬碟數目會因型號而有所不同。當您安裝硬碟時,請依照機槽號碼順序進行。

使用所有機槽可保護伺服器的 EMI 完整性和散熱功能。空機槽必須以硬碟填充板蓋住。

電源供應器

當電源供應器發生故障時,熱抽換備援電源供應器可協助您避免系統作業嚴重中斷。您可以從 Lenovo 購買並安裝電源供應器選配產品來提供電源備援,而不必關閉伺服器。

有關電源供應器上的 LED 的資訊,請參閱電源供應器 LED

USB 3.2 Gen 1 (5Gbps) 接頭

此接頭用於連接與 USB 相容的裝置,例如 USB 鍵盤、USB 滑鼠或 USB 儲存裝置。

具有 USB 2.0 XCC 系統管理功能的 USB 3.2 Gen 1 (5Gbps) 接頭(視配置而定)

此接頭可用來做為主機 OS 的一般 USB 3.2 Gen 1 接頭;可用於連接與 USB 相容的裝置,例如 USB 鍵盤、USB 滑鼠或 USB 儲存裝置。

當正面沒有 USB 接頭時,此接頭可用來做為 USB 2.0 Lenovo XClarity Controller 管理埠。與 Lenovo XClarity Controller 的連線主要適用於具有執行 Lenovo XClarity Controller 行動應用程式之行動裝置的使用者。當行動裝置連接至此 USB 埠時,在裝置上執行的行動應用程式和 Lenovo XClarity Controller 之間,會建立 Ethernet over USB 連線。

有關使用 Lenovo XClarity 行動版應用程式的詳細資料,請參閱 Lenovo XClarity Administrator 行動應用程式線上文件

VGA 接頭

伺服器正面和背面的 VGA 接頭可用於連接高效能顯示器、直接驅動顯示器或其他使用 VGA 接頭的裝置。

XCC 系統管理埠 (10/100/1000 Mbps)

此 RJ-45 接頭專用於 Lenovo XClarity Controller (XCC) 功能。您可以使用乙太網路纜線,將筆記型電腦連接到此接頭,直接存取 Lenovo XClarity Controller。確定您已修改筆記型電腦上的 IP 設定,使其位在與伺服器預設值相同的網路中。專用的管理網路會實際將管理網路資料流量與正式作業網路分開,可提供額外的安全。

OCP 插槽

伺服器背面有兩個 OCP 插槽,最多支援兩個 OCP 模組。OCP 模組為網路連線提供兩個或四個額外的乙太網路接頭。

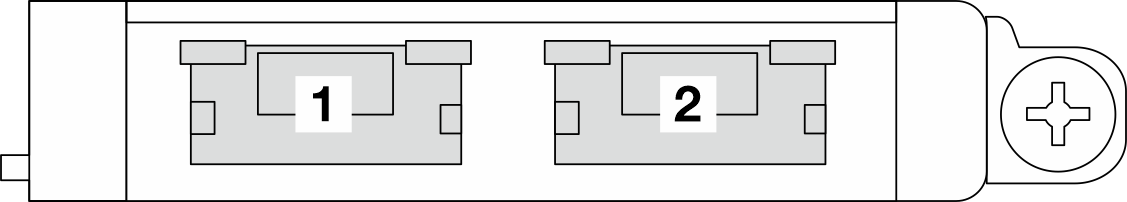

圖 1. OCP 模組(兩個接頭)
OCP module (two connectors, seen from the rear)

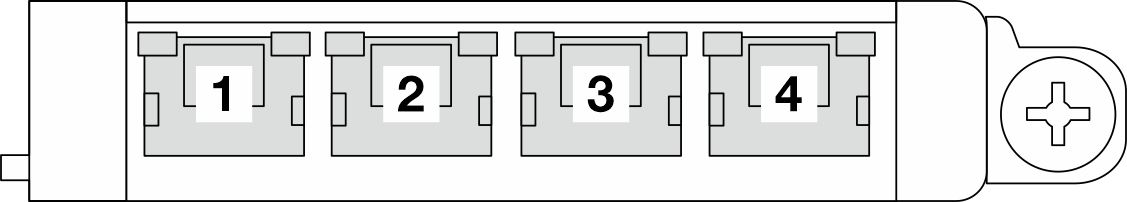

圖 2. OCP 模組(四個接頭)
OCP module (four connectors, seen from the rear)

依預設,OCP 模組上的任何一個乙太網路接頭也可以做為使用共用管理容量的管理接頭。

  • 管理 NIC 配接卡和 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter只能安裝在 OCP 插槽 1 上。

  • 安裝 ThinkSystem OCP 4 to 1 Management Port Consolidation Adapter後,將會停用 OCP 插槽 2。
