Vista posterior

• Vista posterior con diez ranuras de PCIe

• Vista posterior con cuatro bahías de unidad traseras de 2,5" y seis ranuras PCIe

• Vista posterior con ocho bahías de unidad posteriores de 2,5" y cuatro ranuras PCIe

• Vista posterior con cuatro bahías de unidad posteriores de 3,5" y dos ranuras PCIe

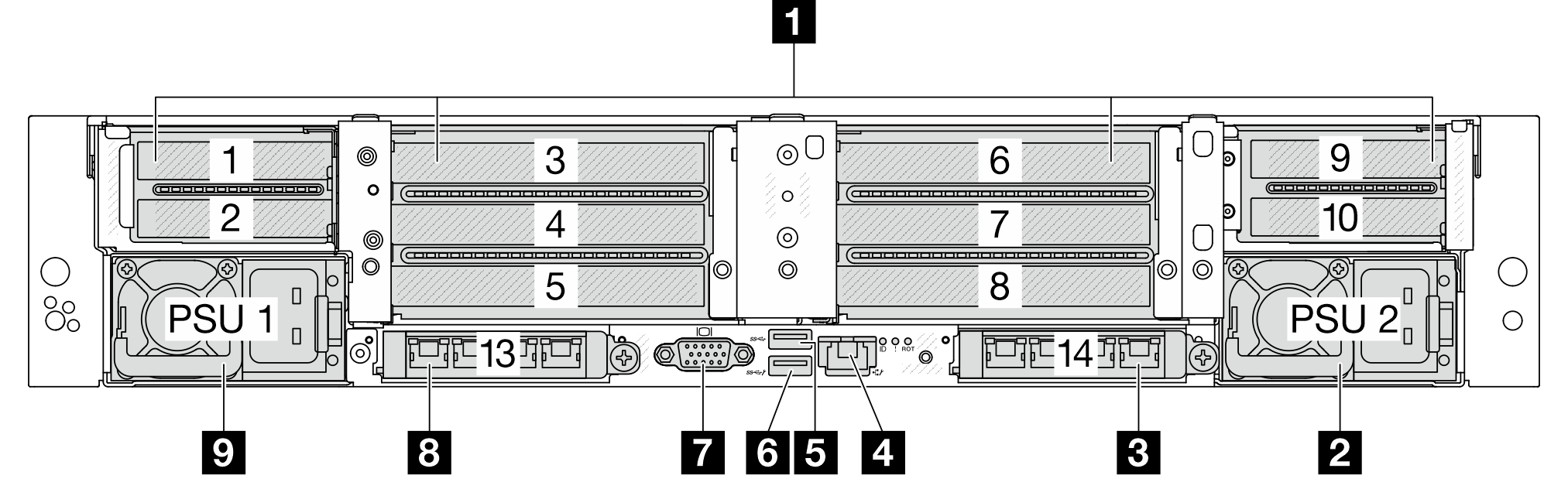

Vista posterior con diez ranuras de PCIe​

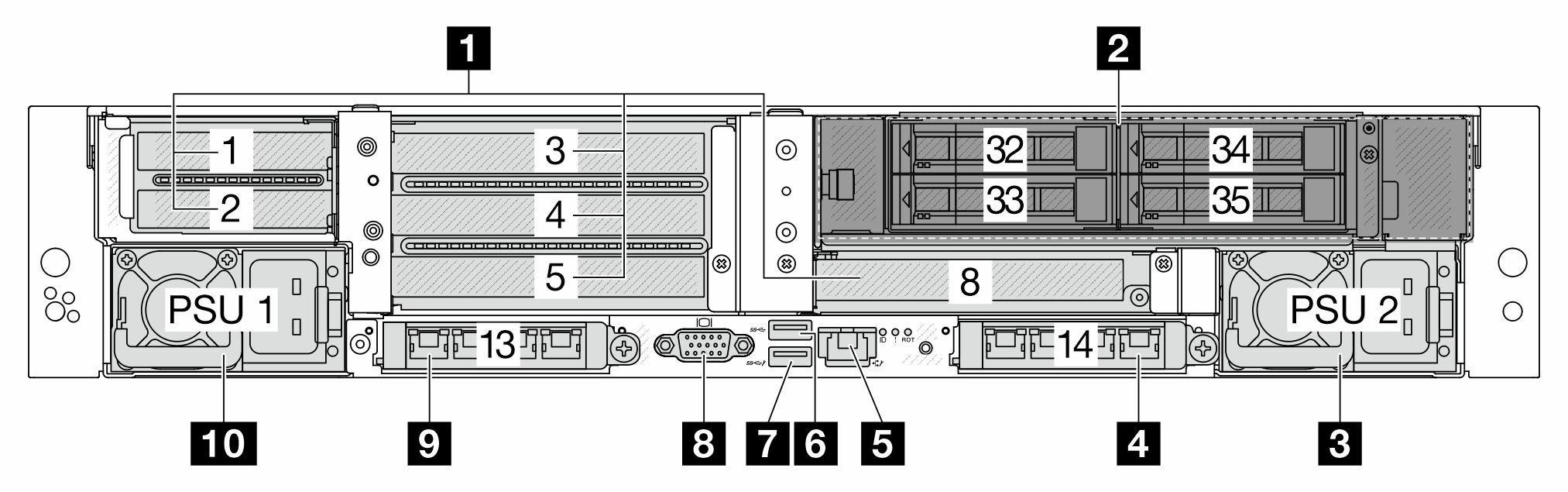

Vista posterior con cuatro bahías de unidad traseras de 2,5" y seis ranuras PCIe​

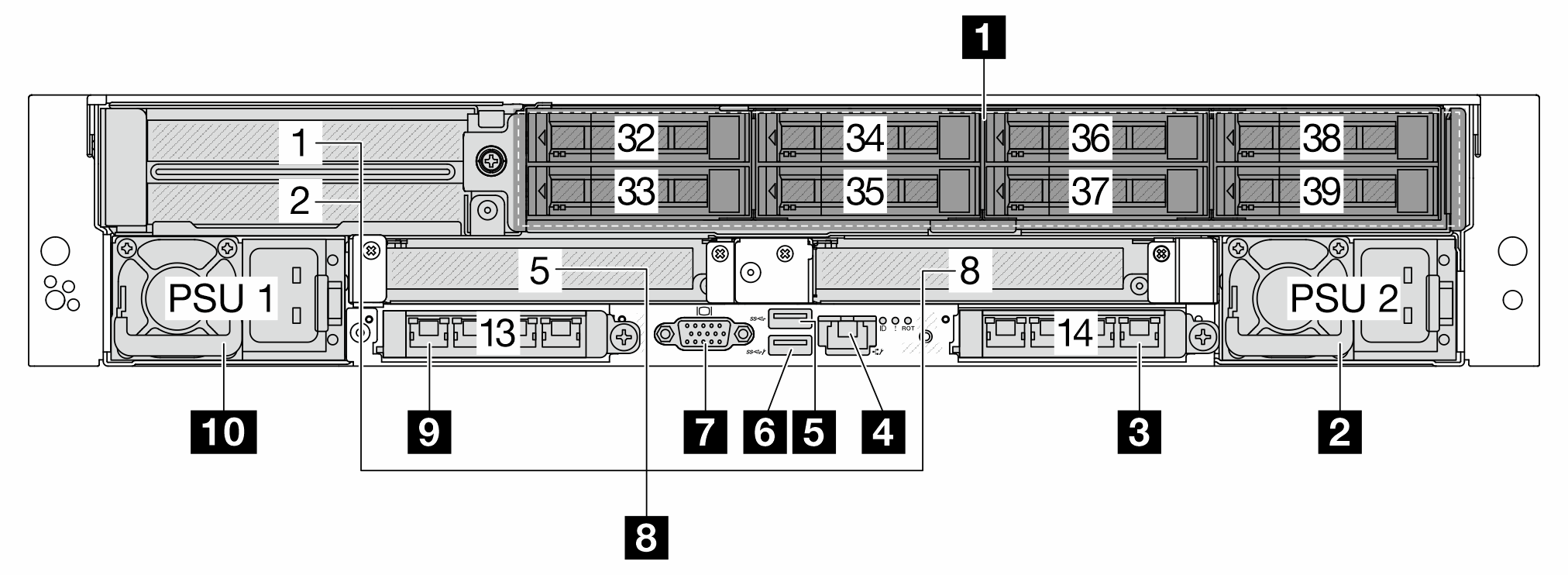

Vista posterior con ocho bahías de unidad posteriores de 2,5" y cuatro ranuras PCIe​

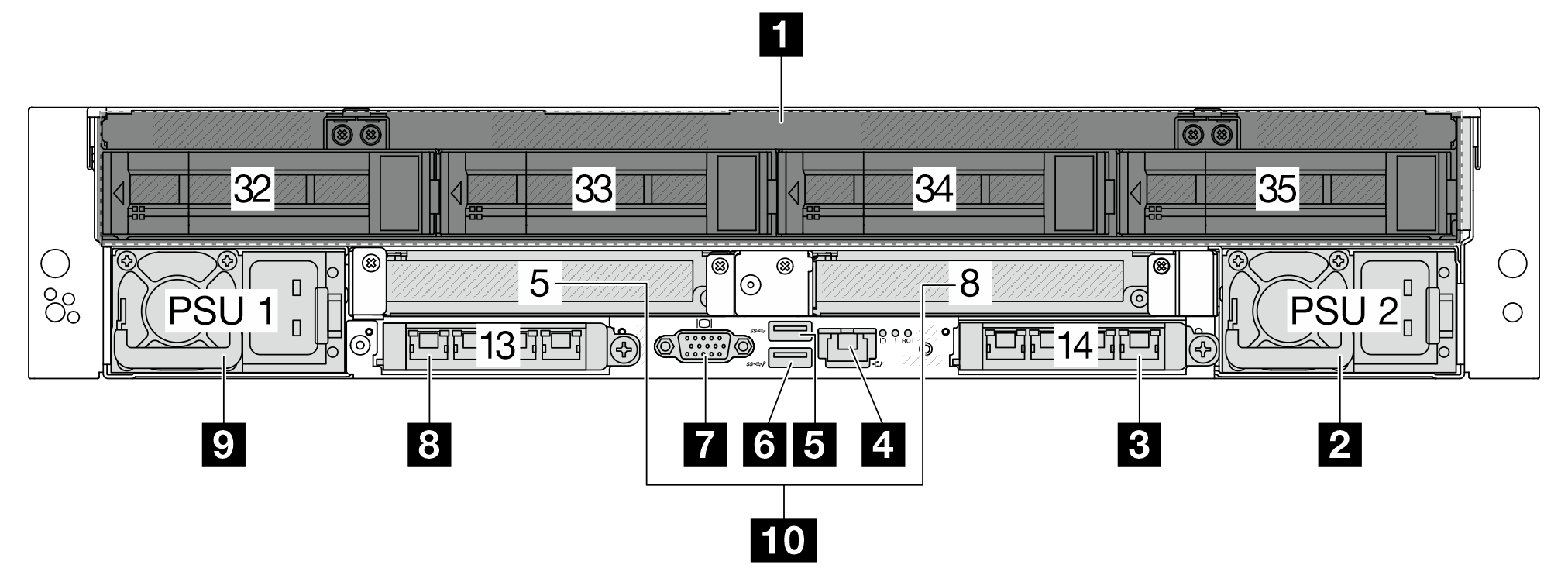

Vista posterior con cuatro bahías de unidad posteriores de 3,5" y dos ranuras PCIe​

Visión general de los componentes posteriores​

Ranuras de PCIe​

El servidor admite hasta 10 ranuras de PCIe en la parte posterior. La ranura 5 u 8 admite unidades M.2 de intercambio en caliente.

En configuraciones con Processor Neptune^® Core Module, la ranura 8 está ocupada por mangueras de entrada y salida del módulo. La manguera de admisión transporta agua caliente desde la instalación hasta las placas de frío para enfriar los procesadores, y la manguera de salida saca el agua caliente del módulo para realizar el enfriamiento del sistema.

Para obtener más información, consulte Ranuras PCIe y adaptadores PCIe.

Bahías de unidad​

Las bahías de unidad están diseñadas para unidades de intercambio en caliente. El número de unidades instaladas en el servidor varía según el modelo. Al instalar unidades, siga el orden de los números de las bahías de unidad.

La refrigeración y la integridad EMI del servidor están protegidas si todas las bahías de unidad están ocupadas. Las bahías de unidad vacías se deben llenar con rellenos de unidad.

Unidades de fuente de alimentación​

Las unidades de fuente de alimentación redundante de intercambio en caliente ayudan a evitar la interrupción significativa en el funcionamiento del sistema cuando falla una unidad de fuente de alimentación. Puede adquirir una opción de fuente de alimentación en Lenovo e instalar la unidad para redundancia de alimentación sin apagar el servidor.

Para obtener información sobre los LED de la unidad de fuente de alimentación, consulte LED de la unidad de fuente de alimentación.

Conector USB 3.2 Gen 1 (5 Gbps)​

Este conector se utiliza para conectar un dispositivo compatible con USB, como un teclado, un mouse USB o un dispositivo de almacenamiento USB.

Conector USB 3.2 Gen 1 (5 Gbps) con gestión del sistema USB 2.0 XCC (en función de la configuración)​

El conector puede funcionar como conector USB 3.2 Gen 1 normal para el SO host; se puede utilizar para conectar un dispositivo compatible con USB, como un teclado, mouse o dispositivo de almacenamiento USB.

Cuando no hay conectores USB en la parte frontal, este conector puede funcionar como un puerto de gestión USB 2.0 de Lenovo XClarity Controller. La conexión a Lenovo XClarity Controller está diseñada para los usuarios con un dispositivo móvil que ejecute la aplicación de dispositivos móviles de Lenovo XClarity Controller. Cuando un dispositivo móvil está conectado con este puerto USB, se establece una conexión Ethernet sobre USB entre la aplicación móvil que se ejecuta en el dispositivo y en Lenovo XClarity Controller.

Para obtener más detalles acerca del uso de la aplicación Lenovo XClarity Mobile, consulte Documentación en línea de la aplicación móvil de Lenovo XClarity Administrator.

Conector VGA​

El conector VGA de la parte posterior del servidor se puede utilizar para conectar un monitor de alto rendimiento, un monitor de entrada directa u otros dispositivos que utilicen un conector VGA.

Puerto de gestión del sistema XCC (10/100/1000 Mbps)​

Este conector RJ-45 está dedicado a las funciones de Lenovo XClarity Controller (XCC). Puede acceder a Lenovo XClarity Controller directamente conectando su equipo portátil a este conector mediante un cable Ethernet. Asegúrese de modificar los valores IP del portátil de modo que esté en la misma red que los valores predeterminados del servidor. Una red de gestión dedicada proporciona seguridad adicional que separa físicamente el tráfico de la red de gestión de aquel de la red de producción.

Ranuras de OCP​

El servidor cuenta con dos ranuras de OCP en la parte posterior y admite un máximo de dos módulos de OCP. El módulo de OCP proporciona dos o cuatro conectores Ethernet adicionales para las conexiones de red.

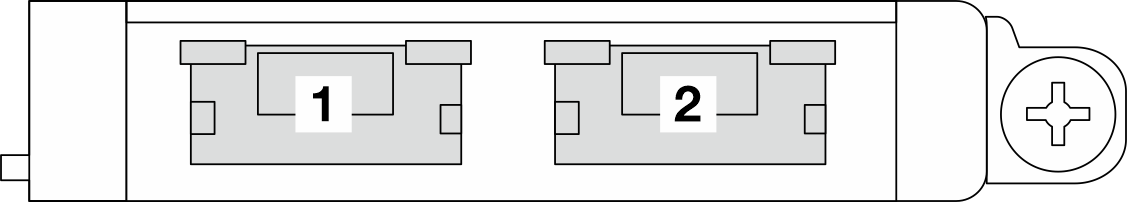

Figura 1. Módulo de OCP (dos conectores)

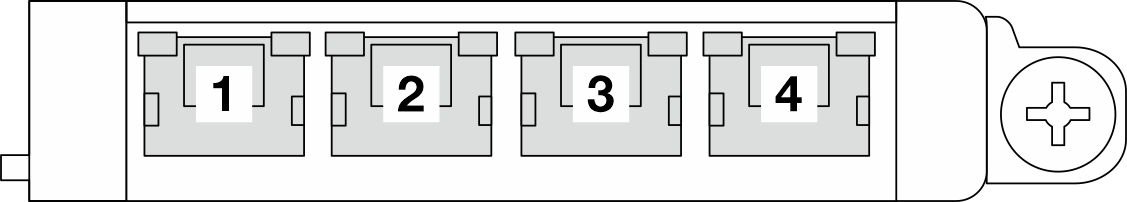

Figura 2. Módulo de OCP (cuatro conectores)

De forma predeterminada, cualquier conector Ethernet del módulo OCP también puede funcionar como un conector de gestión utilizando la capacidad de gestión compartida.
