Vista superior
En esta sección se proporciona información sobre la vista superior del servidor.
Las siguientes ilustraciones muestran la vista superior del servidor sin deflector de aire, compartimiento central o compartimiento trasero instalado.
Las ilustraciones muestran la configuración trasera del servidor con cuatro conjuntos de expansión. Las configuraciones traseras del servidor varían según el modelo de servidor. Para obtener detalles, consulte Vista posterior.

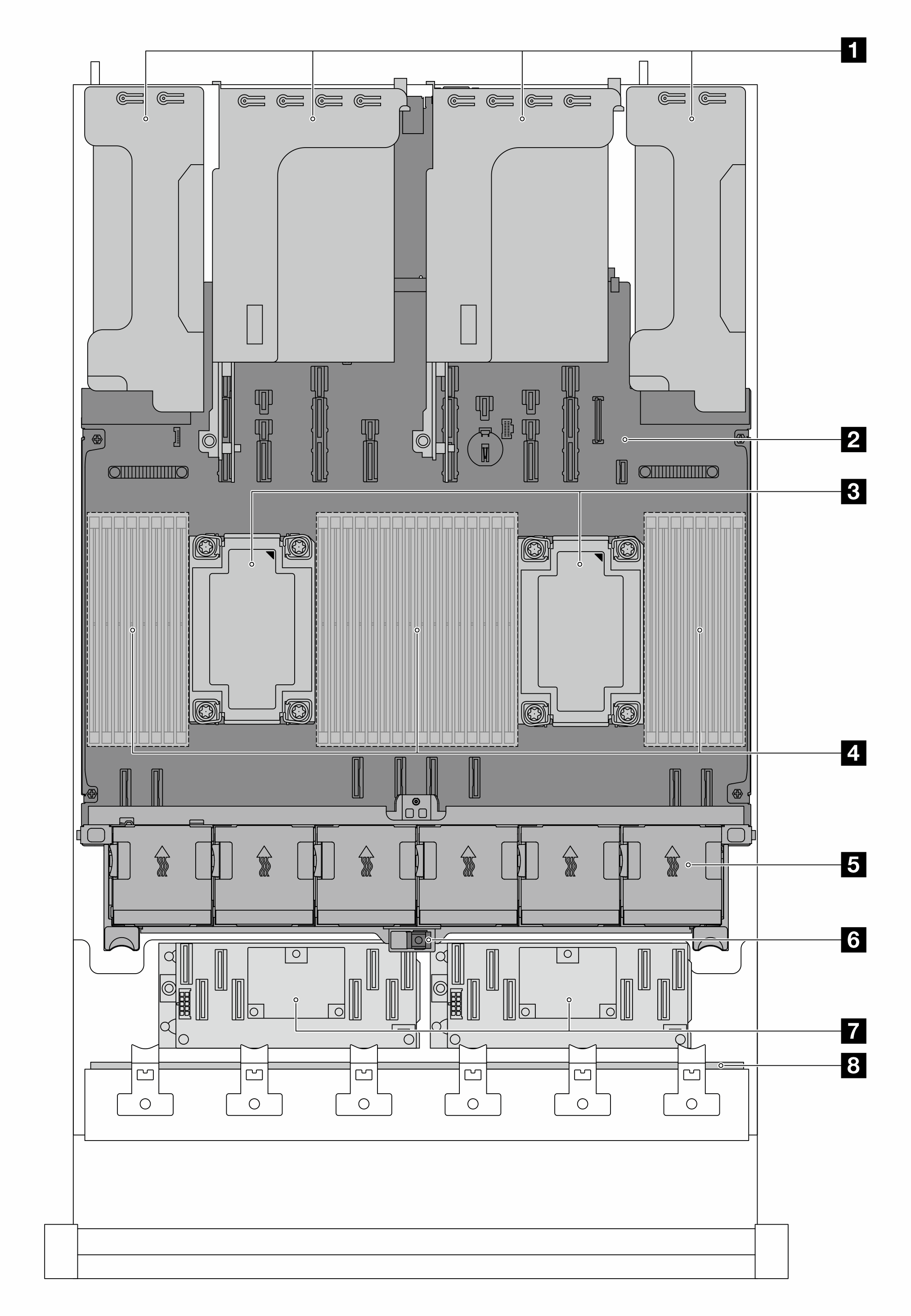

Vista superior con disipadores de calor estándar
 | 1 Conjuntos de expansión 2 Conjunto de la placa del sistema 3 Módulo de procesador y disipador de calor (PHM) 4 Módulos de memoria 5 Ventiladores del sistema 6 Conmutador de intrusión 7 Adaptador CFF interno 8 Placas posteriores frontales |
En la ilustración, se muestra el servidor con adaptadores CFF internos que solo están disponibles en el chasis de 2,5". En algunas configuraciones, es posible que se haya instalado un módulo de alimentación flash RAID. Para obtener más detalles, consulte Tabla 1.

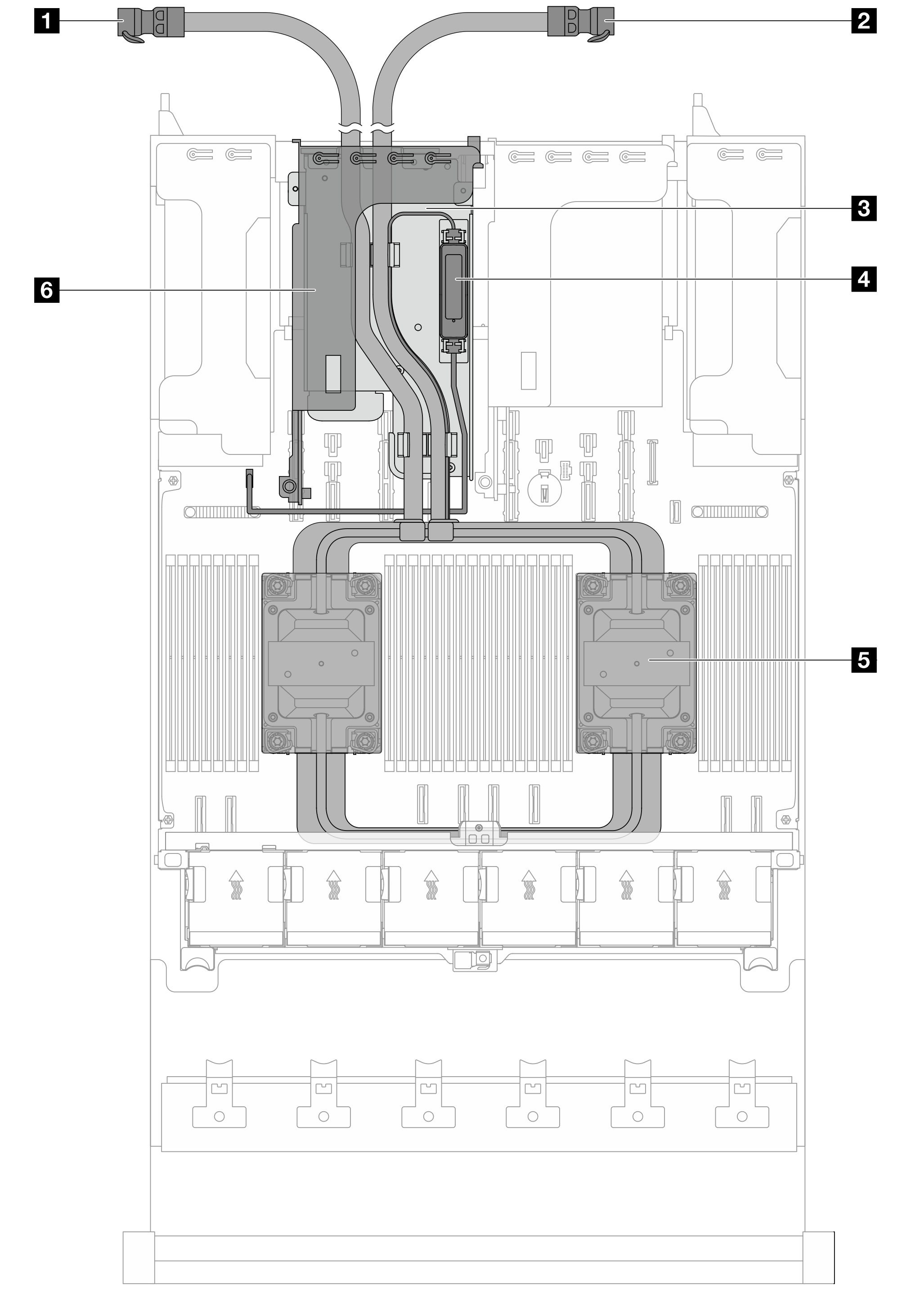

Vista superior con Processor Neptune Core Module
En la siguiente ilustración se diferencia el módulo de los demás componentes del chasis. Las piezas contenidas dependen de la configuración del servidor.
 | 1 Manguera de salida 2 Manguera de admisión 3 Soporte de manguera 4 Módulo de sensor de detección de filtraciones 5 Conjunto de placa de frío 6 Compartimiento de expansión para Neptune Core Module |

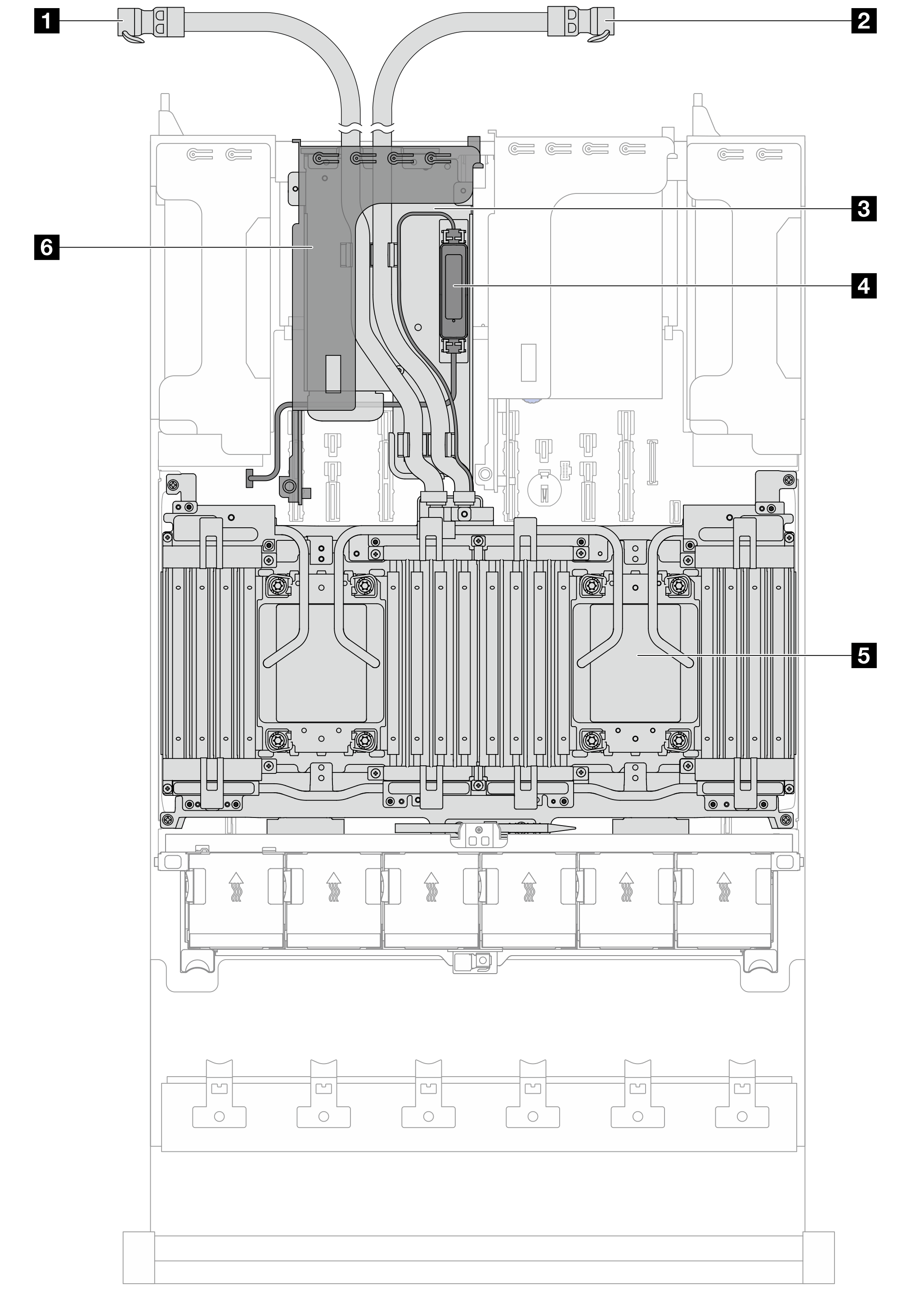

Vista superior con Compute Complex Neptune Core Module
En la siguiente ilustración se diferencia el módulo de los demás componentes del chasis. Las piezas contenidas dependen de la configuración del servidor.
 | 1 Manguera de salida 2 Manguera de admisión 3 Soporte de manguera 4 Módulo de sensor de detección de filtraciones 5 Conjunto de placa de frío 6 Compartimiento de expansión para Neptune Core Module |
