Ansicht von oben

Dieser Abschnitt enthält Informationen zur Ansicht von oben auf den Server mit Standardkühlkörpern oder einem Processor Neptune Core Module.

Anmerkung
  • In den folgenden Abbildungen ist die Ansicht von oben des Servers ohne installierte Luftführung, mittlere oder hintere Halterung dargestellt.

  • In den folgenden Abbildungen ist die hintere Serverkonfiguration mit vier Adapterkartenbaugruppen dargestellt. Die hinteren Serverkonfigurationen variieren je nach Servermodell. Informationen hierzu finden Sie unter Rückansicht.

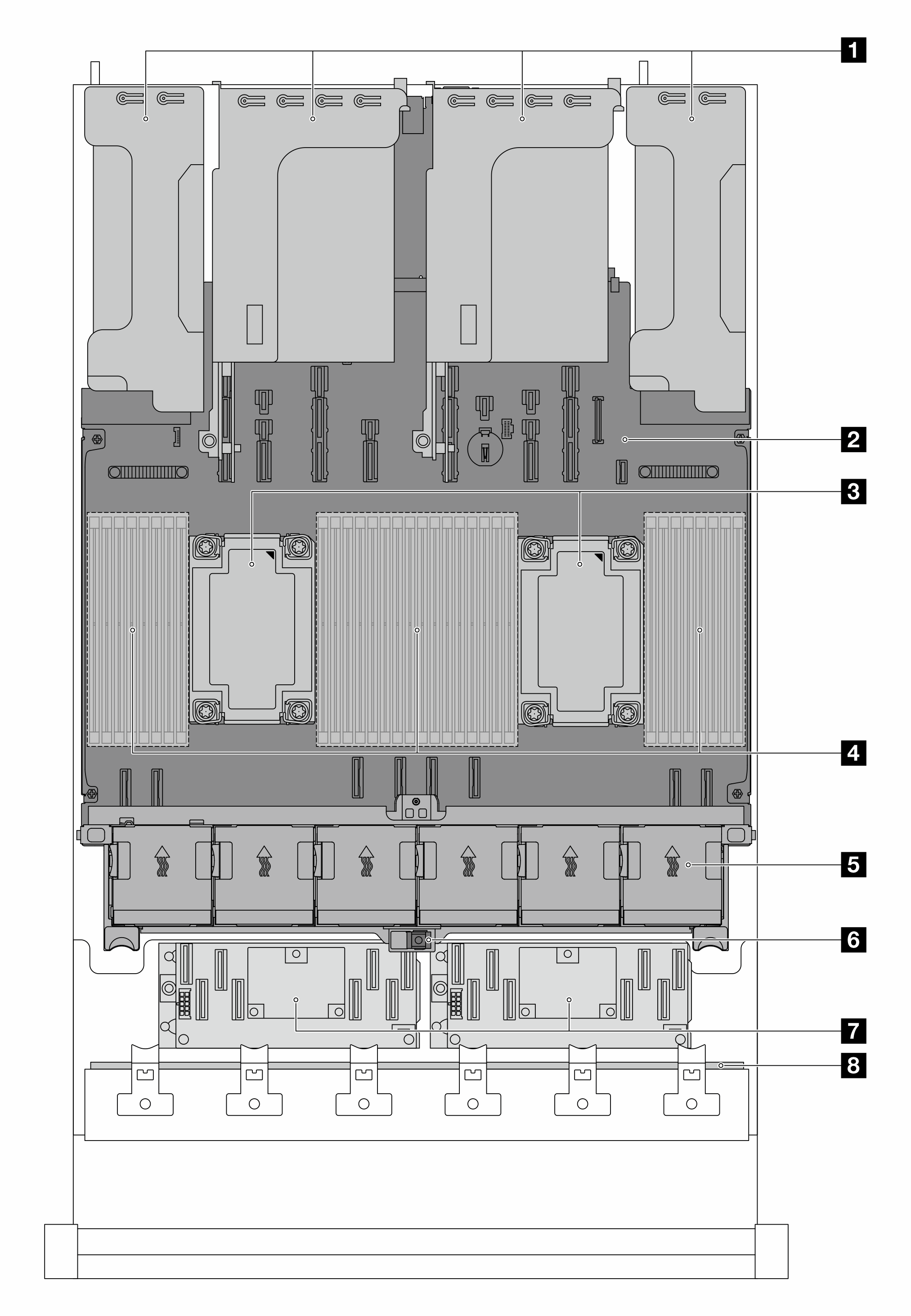

Ansicht von oben auf den Standard-Kühlkörper


Top view with standard heat sinks
1 Adapterkartenbaugruppen2 Systemplatinenbaugruppe
3 Prozessor-Kühlkörpermodul (PHM)4 Speichermodule
5 Systemlüfter6 Schalter gegen unbefugten Zugriff
7 CFF RAID-Adapter/Expander8 Vordere Rückwandplatine(n)
Anmerkung

In der Abbildung ist der Server mit CFF Adaptern dargestellt, die nur für das 2,5‑Zoll-Gehäuse verfügbar sind. Bei einigen Konfigurationen ist möglicherweise ein RAID-Flash-Stromversorgungsmodul installiert. Informationen hierzu finden Sie unter Tabelle 1.

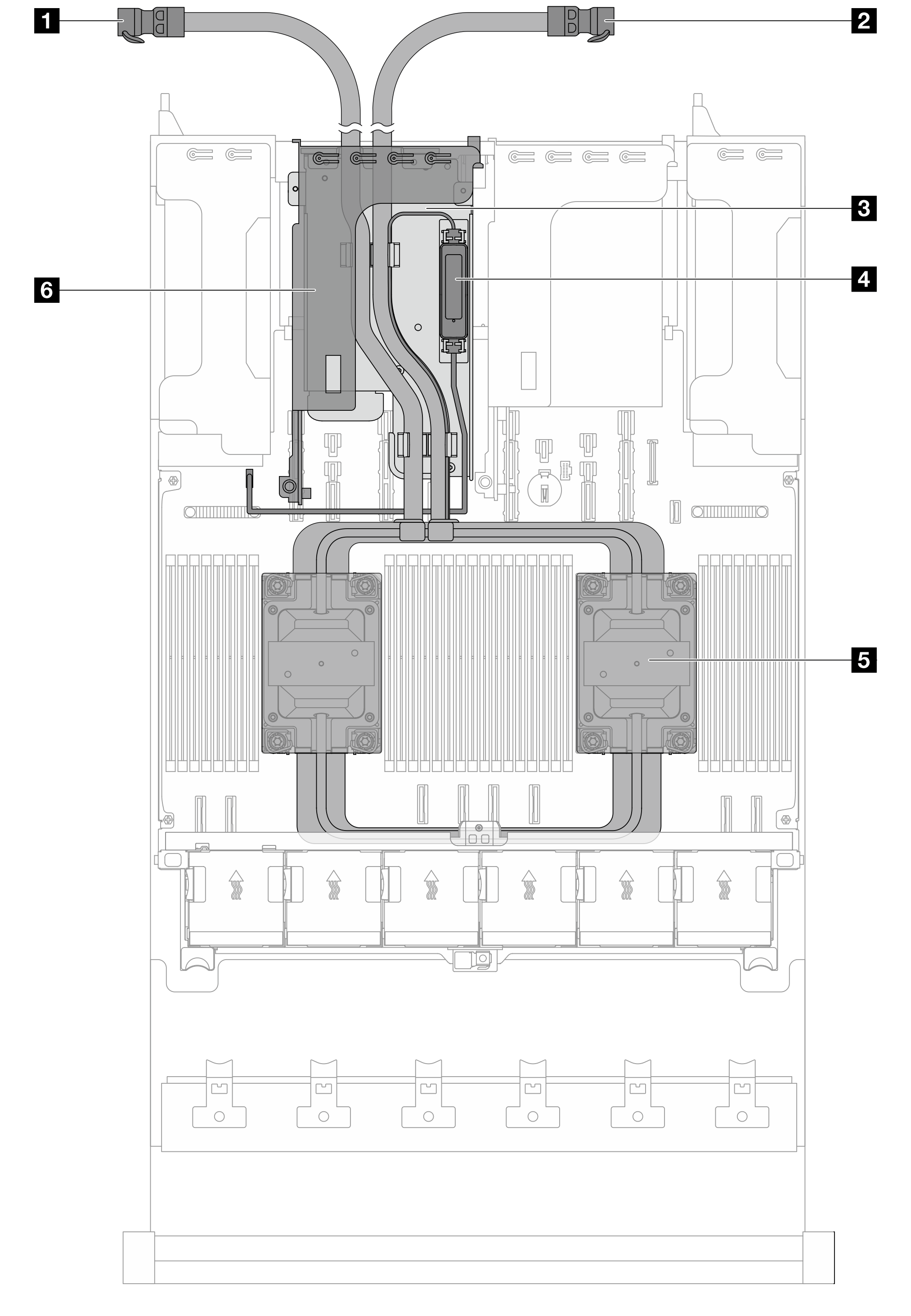

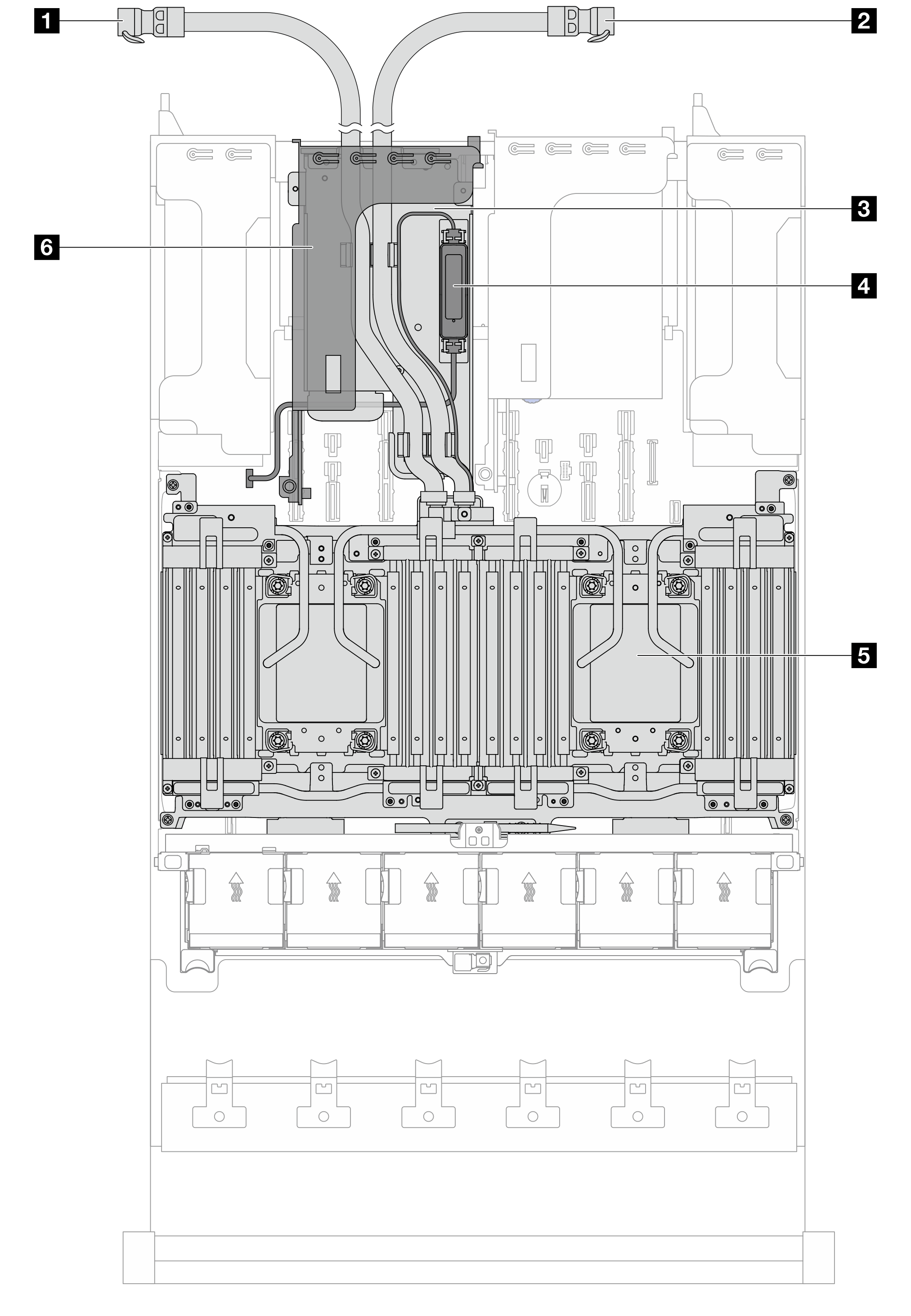

Ansicht von oben mit Processor Neptune Core Module

In der Abbildung unten wird das Modul im Gehäuse hervorgehoben. Die enthaltenen Komponenten hängen von der Konfiguration des Servers ab.



1 Auslassschlauch2 Einlassschlauch
3 Schlauchhalterung4 Flüssigkeitserkennungssensormodul
5 Kühlplattenbaugruppe6 Adapterrahmen für Processor Neptune Core Module
