뒷면 보기의 LED
이 주제에서는 서버 뒷면의 LED에 대한 정보를 제공합니다. 모델에 따라 일부 서버는 이 주제의 그림과 차이가 있을 수 있습니다.

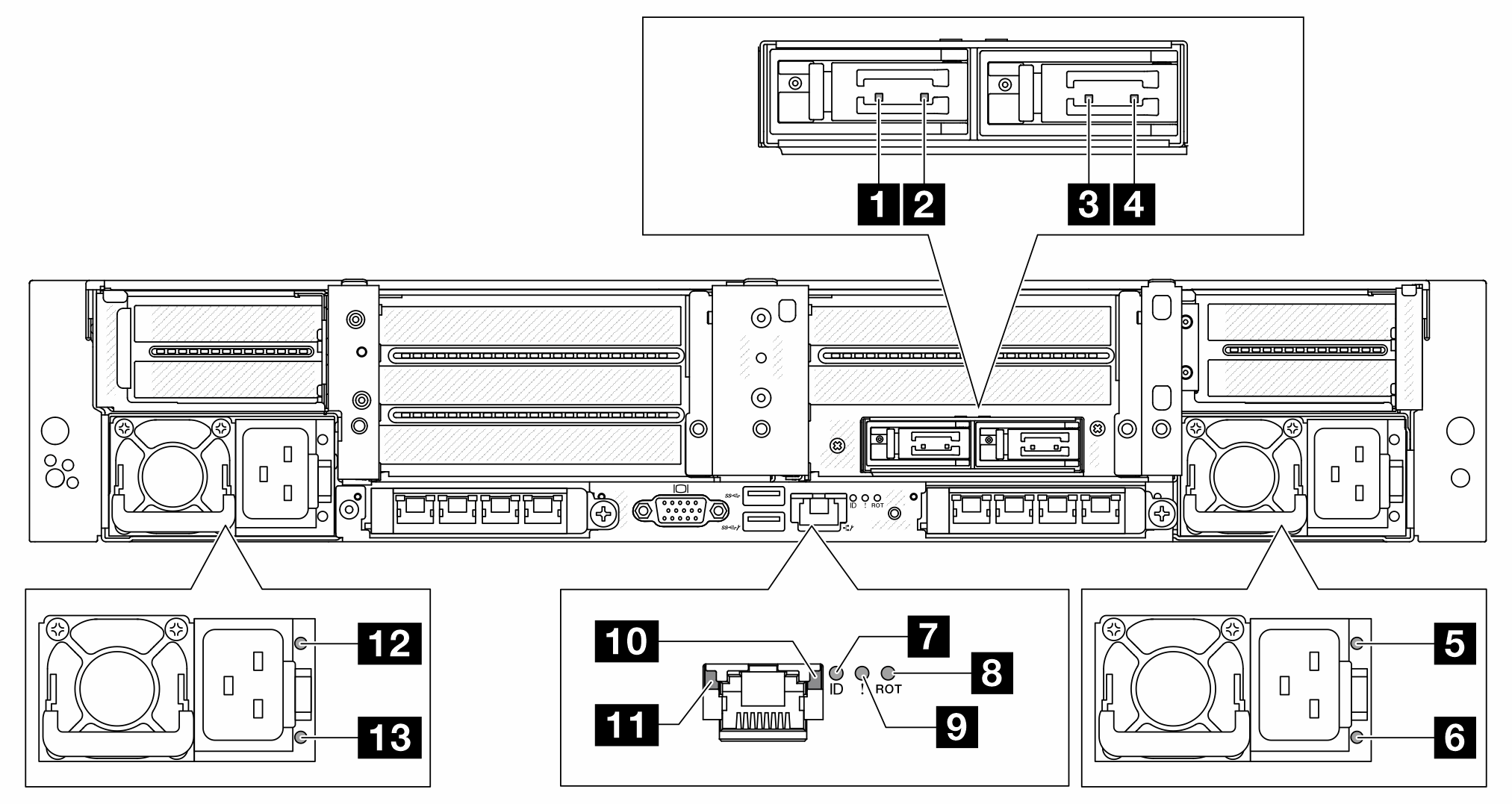

뒷면 보기의 LED

1 M.2 드라이브 0의 활동 LED | M.2 LED의 내용을 참조하십시오. |
2 M.2 드라이브 0의 상태 LED | |
3 M.2 드라이브 1의 활동 LED | |
4 M.2 드라이브 1의 상태 LED | |
5 PSU 2의 출력 및 오류 상태 LED | 전원 공급 장치 LED의 내용을 참조하십시오. |
6 PSU 2의 입력 상태 LED | |
7 시스템 ID LED | 시스템 보드 어셈블리 LED의 내용을 참조하십시오. |
8 RoT 결함 LED | |
9 시스템 오류 LED | |
10 XCC 시스템 관리 포트(10/100/1000Mbps)의 활동 LED | XCC 시스템 관리 포트의 LED의 내용을 참조하십시오. |
11 XCC 시스템 관리 포트(10/100/1000Mbps)의 링크 LED | |
12 PSU 1의 출력 및 오류 상태 LED | 전원 공급 장치 LED의 내용을 참조하십시오. |
13 PSU 1의 입력 상태 LED |
