Instalar um conjunto de unidade hot-swap M.2

Siga as instruções desta seção para instalar um conjunto de unidade M.2 hot-swap.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Encoste a embalagem antiestática que contém a unidade em qualquer superfície metálica não pintada na solução; em seguida, remova a unidade da embalagem e coloque-a em uma superfície antiestática.

  • Certifique-se de salvar os dados de sua unidade, principalmente se ela fizer parte da matriz RAID, antes de removê-la do servidor.

  • Para evitar danos aos conectores da unidade, certifique-se de que a tampa superior do servidor esteja no lugar e completamente fechada sempre que você instalar ou remover uma unidade.

  • Para certificar-se de que haja resfriamento adequado do sistema, não opere o servidor por mais de dois minutos sem uma unidade ou um preenchimento de compartimento de unidade instalado em cada compartimento.

  • Antes de fazer mudanças nas unidades, nos controladores de unidades (incluindo controladores integrados na placa-mãe), nos painéis traseiros ou nos cabos de unidades, faça backup de todos os dados importantes armazenados nessas unidades.

  • Antes de remover algum componente de uma matriz RAID (unidade, placa RAID, etc.), faça backup de todas as informações de configuração do RAID.

As notas a seguir descrevem o tipo de unidades suportadas pelo servidor e outras informações que devem ser consideradas ao instalar uma unidade. Para obter uma lista de unidades aceitas, consulte Site do Lenovo ServerProven.
  • Localize a documentação fornecida com a unidade e siga essas instruções, além daquelas que estão nesse capítulo.
  • A integridade da Interferência Eletromagnética (EMI) e o resfriamento da solução são protegidos com todos os compartimentos e slots PCI e PCIe cobertos ou ocupados. Ao instalar uma unidade, um adaptador PCI ou PCIe, guarde a blindagem EMC e o painel de preenchimento do compartimento ou a tampa do slot do adaptador PCI ou PCIe no caso de remover posteriormente o dispositivo.
  • Para obter uma lista completa de dispositivos opcionais aceitos para o servidor, consulte Site do Lenovo ServerProven.
  • Os compartimentos de unidade são numerados para indicar a ordem de instalação (a partir do número "0").
    • Para o conjunto de unidade hot-swap M.2 a ser instalado na frente do servidor, consulte Vista frontal para obter a numeração do compartimento de unidade.
    • Para o conjunto de unidade M.2 hot-swap a ser instalado na parte traseira do servidor, o compartimento esquerdo é o compartimento M.2 0 e o compartimento direito é o compartimento M.2 1.
Download de firmware e driver: talvez seja necessário atualizar o firmware ou o driver depois de substituir um componente.

Procedimento

  1. Se uma bandeja de unidade estiver instalada no compartimento de unidade, remova a bandeja.
    1. Deslize a trava de liberação para desbloquear a alça.
    2. Gire a alça para a posição aberta.
    3. Segure a alça e deslize a bandeja para fora do compartimento de unidade.

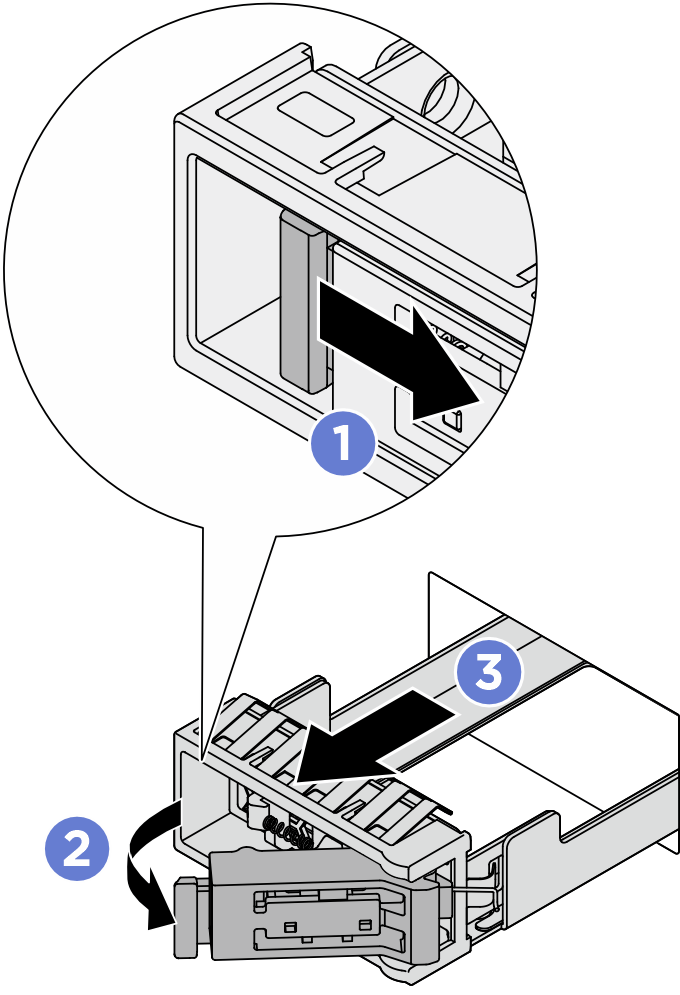

    Figura 1. Remoção de uma bandeja da unidade M.2
    Removing an M.2 drive tray
  2. Instale o conjunto de unidade M.2 hot-swap.
    1. Verifique se a alça está na posição aberta. Em seguida, alinhe o conjunto com os trilhos da guia no compartimento e empurre com cuidado o conjunto para dentro do compartimento até que ele pare.
    2. Gire a alça para a posição totalmente fechada até que a trava da alça se encaixe.

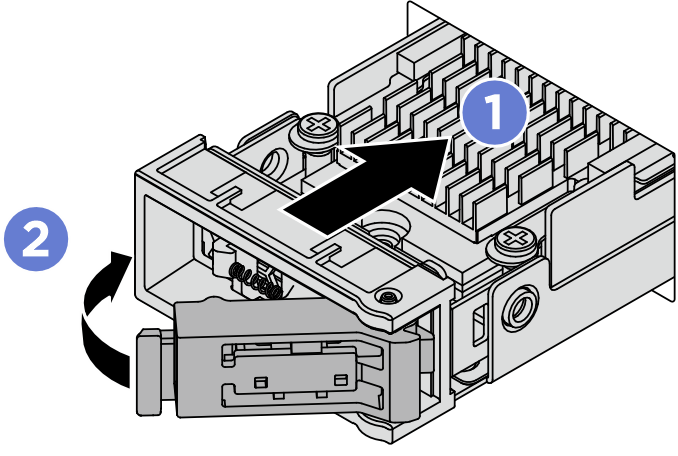

    Figura 2. Instalação de um conjunto de unidade M.2
    Installing an E3.S hot-swap drive
  3. Se houver outro conjunto de unidade M.2 para instalar, faça isso agora; se algum dos compartimentos de unidade estiver vazio, preencha-o com uma bandeja de unidade no compartimento de unidade vago para resfriamento adequado do sistema. Consulte Remover um conjunto de unidade M.2 hot-swap para obter detalhes sobre a instalação da bandeja da unidade M.2.
  4. Verifique o LED de status da unidade para verificar se a unidade está funcionando corretamente.

    • Se o LED amarelo de status da unidade estiver aceso continuamente, a unidade está com defeito e deverá ser substituída.

    • Se o LED verde de atividade da unidade estiver piscando, a unidade estará funcionando.

Depois de concluir

Se o servidor estiver configurado para operação do RAID por meio de um adaptador ThinkSystem RAID , pode ser necessário reconfigurar suas matrizes de disco após a instalação das unidades. Consulte a documentação do adaptador ThinkSystem RAID para obter informações adicionais sobre a operação do RAID e instruções completas para usar o adaptador ThinkSystem RAID.
