Montar um conjunto de unidade M.2

Siga as instruções desta seção para montar um conjunto de unidade M.2.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

  1. Se necessário, instale um novo dissipador de calor na unidade M.2.
    1. Antes de instalar um novo dissipador de calor na unidade M.2, retire os filmes dos painéis térmicos.

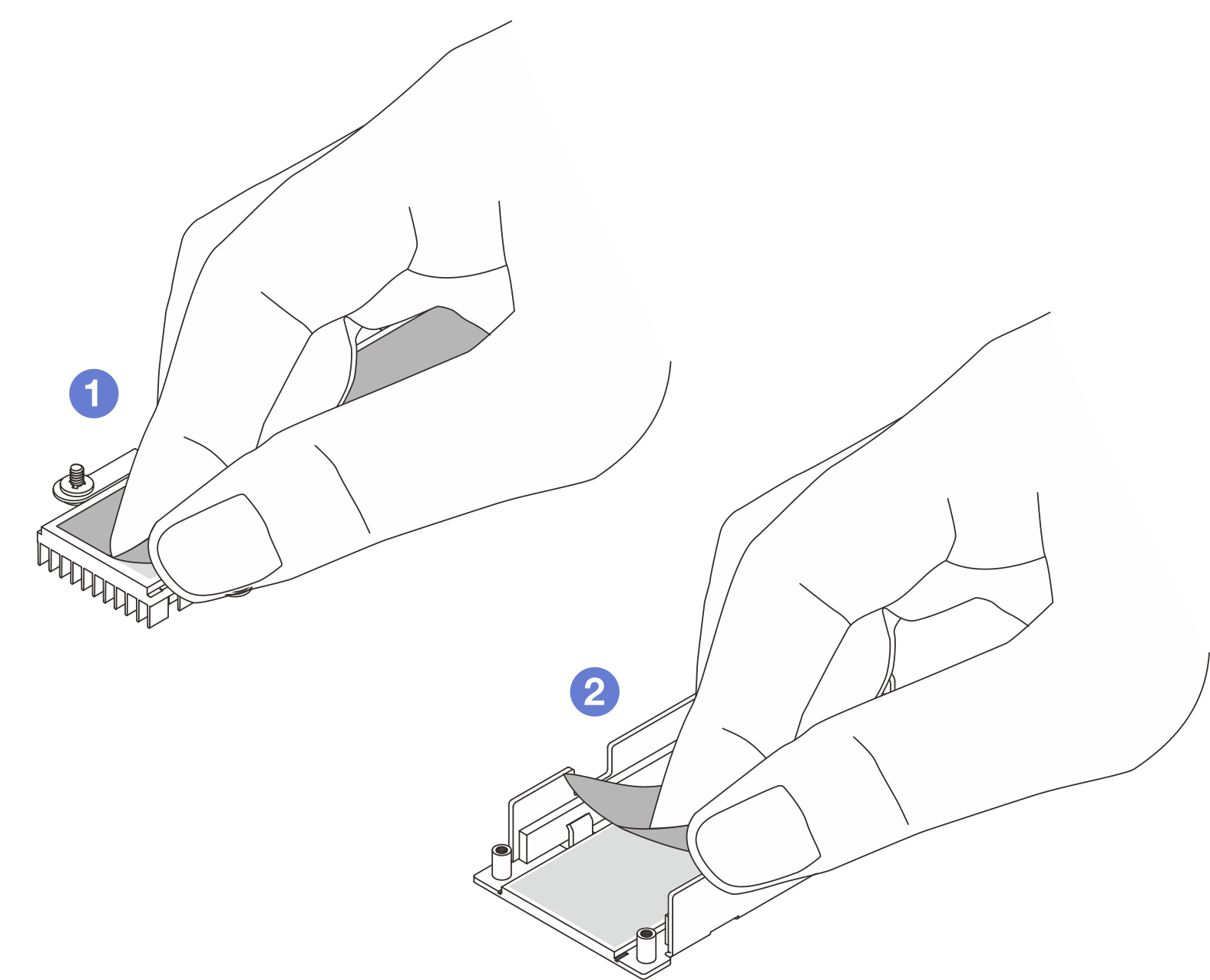

      Figura 1. Retirando os filmes

      • Retire o filme do painel térmico do dissipador de calor.
      • Retire o filme do painel térmico da bandeja.
    2. Combine o dissipador de calor e a unidade M.2.

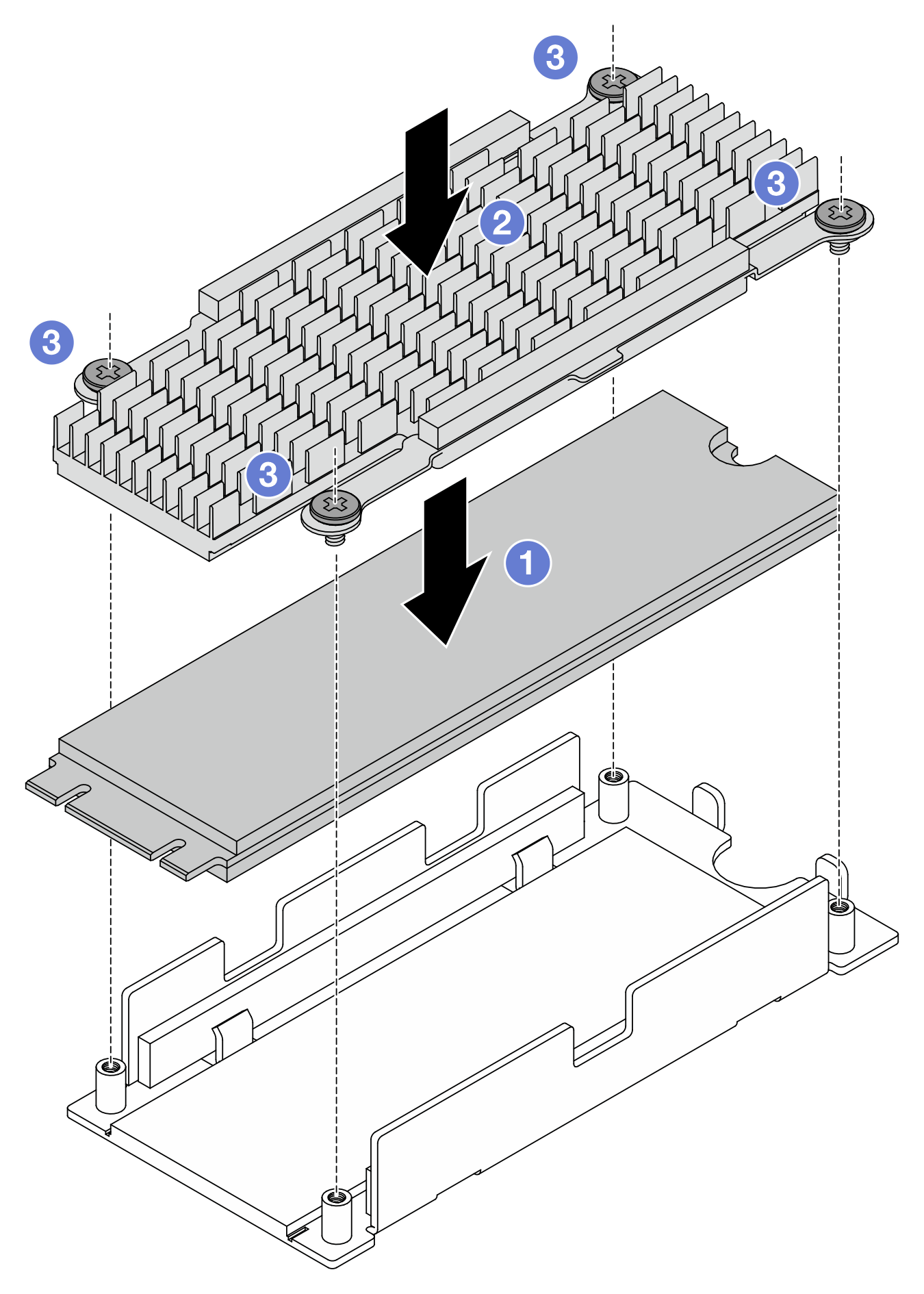

      Figura 2. Instalando a unidade M.2

      • Coloque a unidade M.2 na placa inferior.
      • Alinhe o dissipador de calor aos pinos-guia na placa inferior.
      • Aperte quatro parafusos para prender a unidade e o dissipador de calor.
  2. Instale a placa de interposição M.2 na bandeja.

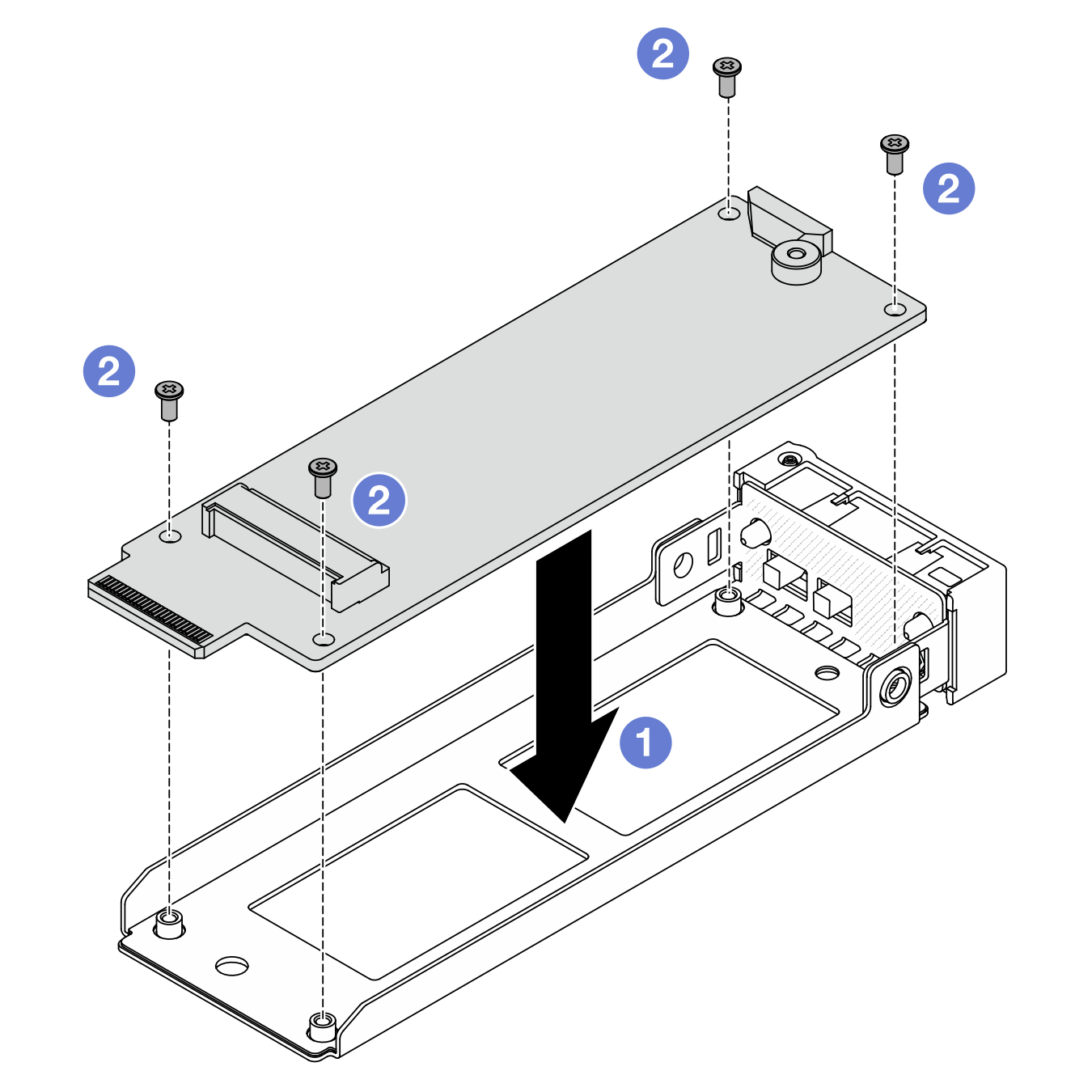

    Figura 3. Instalando a placa de interposição M.2

    1. Alinhe a placa de interposição aos pinos-guia na bandeja.
    2. Aperte quatro parafusos para prender a placa de interposição.
  3. Instalar a unidade M.2 com dissipador de calor na placa de interposição

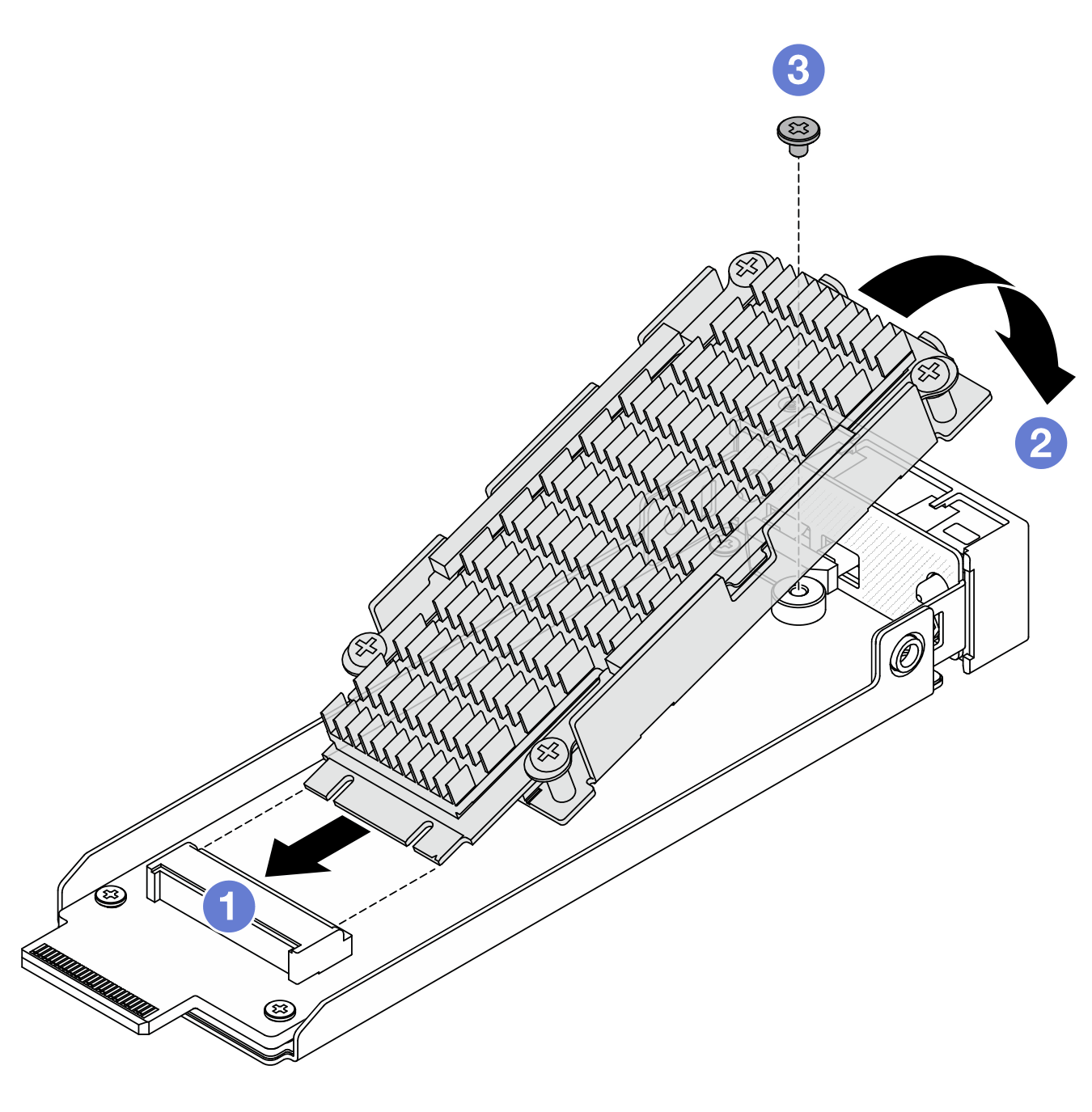

    Figura 4. Instalação da unidade M.2 com dissipador de calor

    1. Incline a unidade M.2 com o dissipador de calor e insira a unidade no slot da placa de interposição.
    2. Empurre a unidade para baixo até a placa de interposição.
    3. Aperte um parafuso para prender a unidade.
Depois de concluir

Conclua a substituição de peças. Consulte Concluir a substituição de peças.
