Ensamblaje de un conjunto de unidad M.2

Siga las instrucciones que aparecen en esta sección para montar un conjunto de unidad M.2.

Procedimiento

1. Si es necesario, instale un nuevo disipador de calor en la unidad M.2.
   1. Antes de instalar un nuevo disipador de calor en la unidad M.2, retire las películas de las almohadillas térmicas.

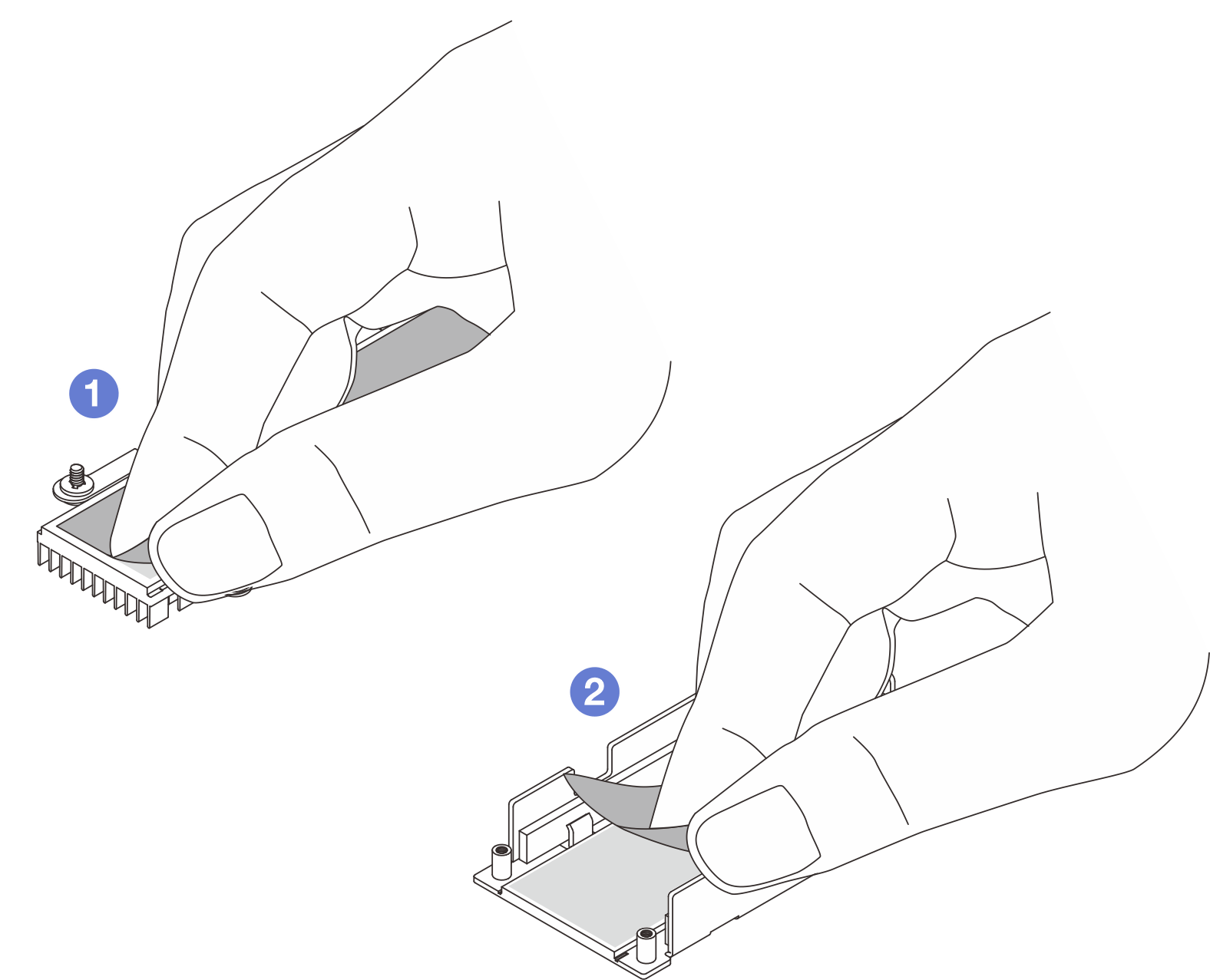

      Figura 1. Retiro de las películas







      • Retire la película de la almohadilla térmica del disipador de calor.
      • Retire la película de la almohadilla térmica de la bandeja.
   2. Combine el disipador de calor y la unidad M.2.

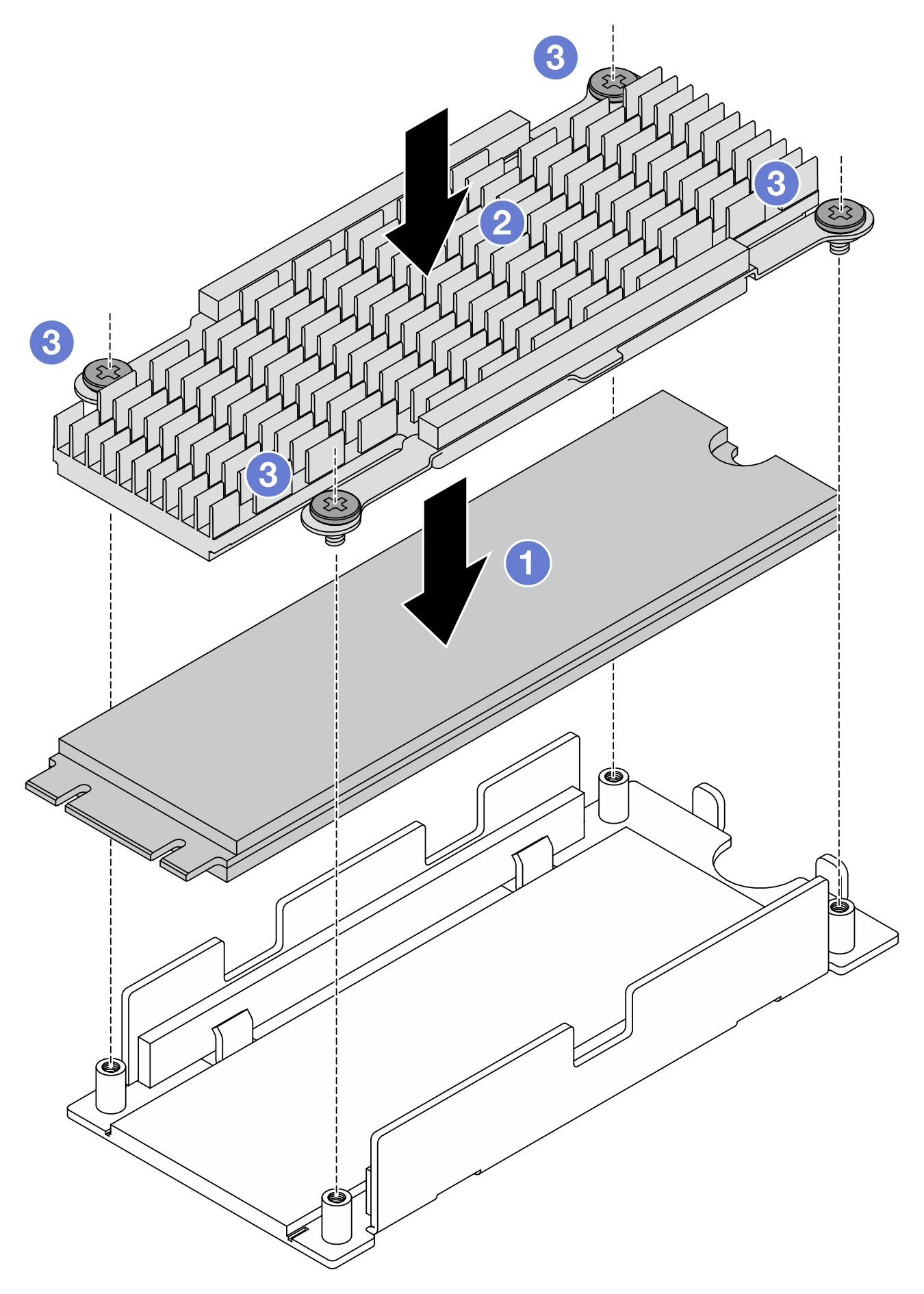

      Figura 2. Instalación de una unidad M.2







      • Coloque la unidad M.2 en la placa inferior.
      • Alinee el disipador de calor con las patillas guía de la placa inferior.
      • Apriete cuatro tornillos para fijar la unidad y el disipador de calor.
2. Instale el intercalador M.2 en la bandeja.

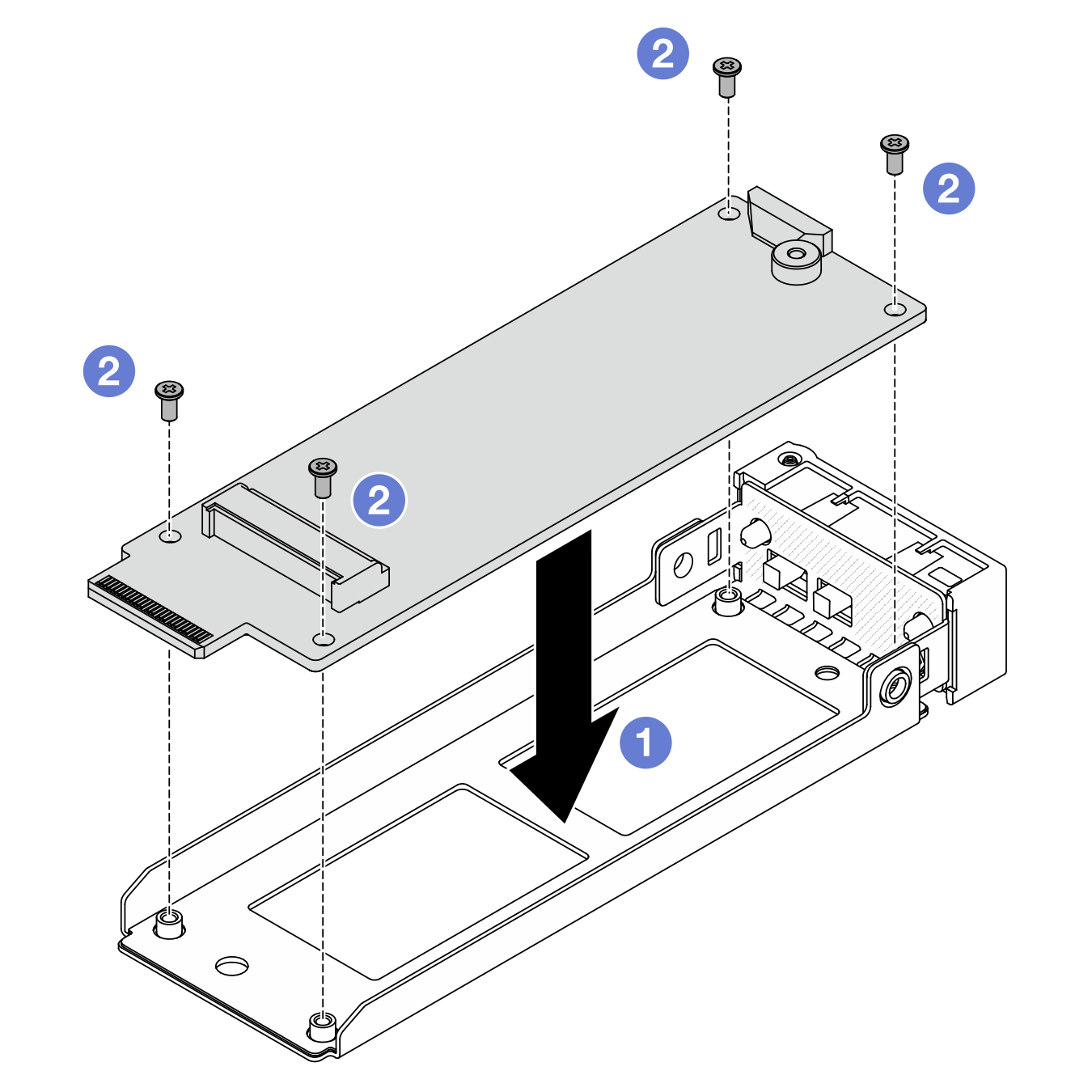

   Figura 3. Instalación del intercalador M.2






   1. Alinee el intercalador con las patillas guía en la bandeja.
   2. Apriete cuatro tornillos para fijar el intercalador.
3. Instalación de la unidad M.2 con el disipador de calor en el intercalador

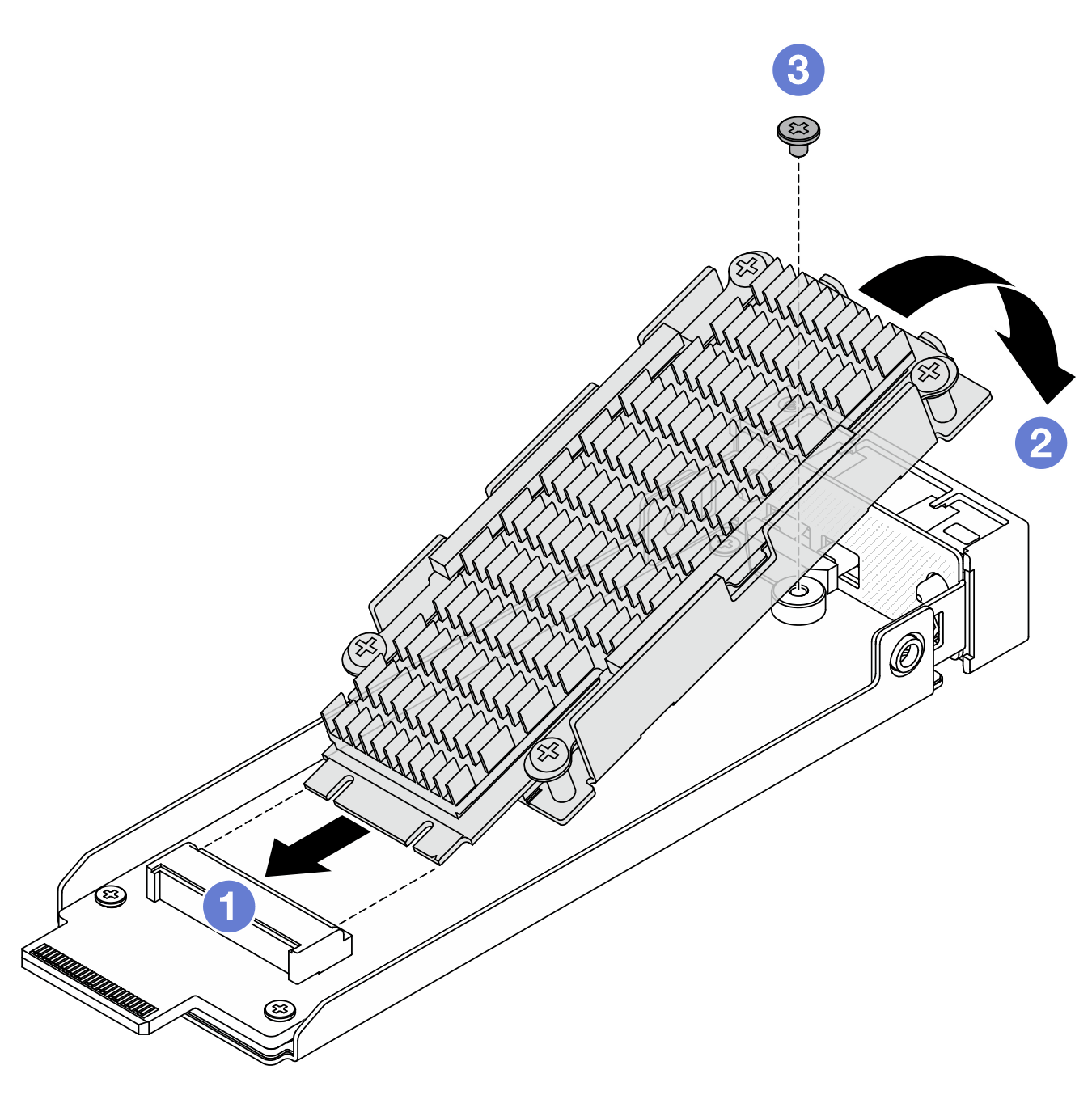

   Figura 4. Instalación de la unidad M.2 con disipador de calor






   1. Sostenga la unidad M.2 con el disipador de calor en ángulo e insértela en la ranura del intercalador.
   2. Presione la unidad hacia abajo hacia el intercalador.
   3. Apriete un tornillo para fijar la unidad.
