M.2 드라이브 어셈블리 조립

이 섹션의 지침에 따라 M.2 드라이브 어셈블리를 조립하십시오.

절차

1. 필요한 경우 M.2 드라이브에 새로운 방열판을 설치하십시오.
   1. M.2 드라이브에 새로운 방열판을 설치하기 전에 열 패드의 필름을 벗겨내십시오.

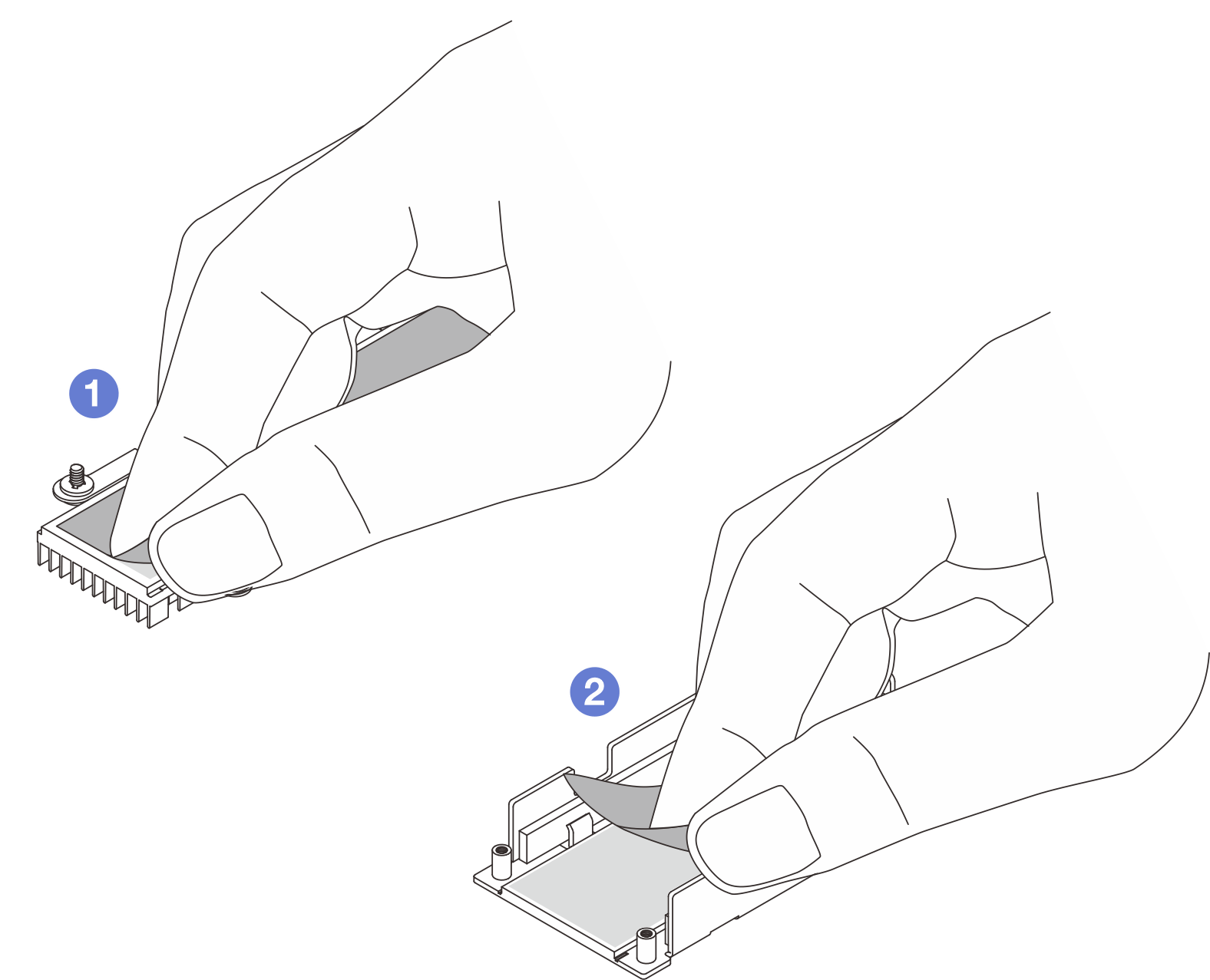

      그림 1. 필름 벗겨내기







      • 방열판 열 패드의 필름을 벗겨냅니다.
      • 트레이 열 패드의 필름을 벗겨냅니다.
   2. 방열판과 M.2 드라이브를 결합하십시오.

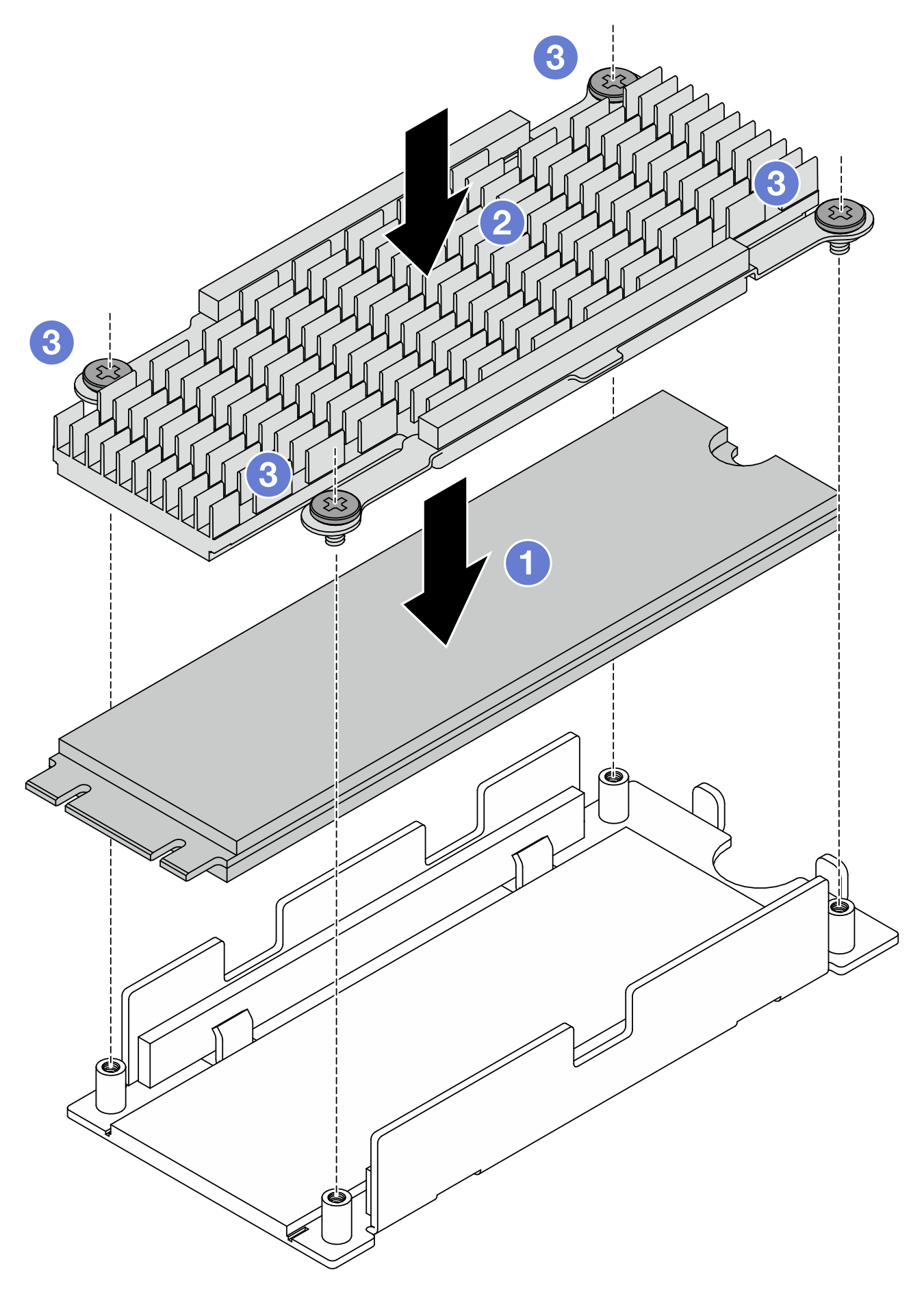

      그림 2. M.2 드라이브 설치







      • M.2 드라이브를 하단 플레이트에 놓으십시오.
      • 방열판을 하단 플레이트의 가이드 핀에 맞추십시오.
      • 나사 4개를 조여 드라이브와 방열판을 고정하십시오.
2. 트레이에 M.2 인터포저를 설치하십시오.

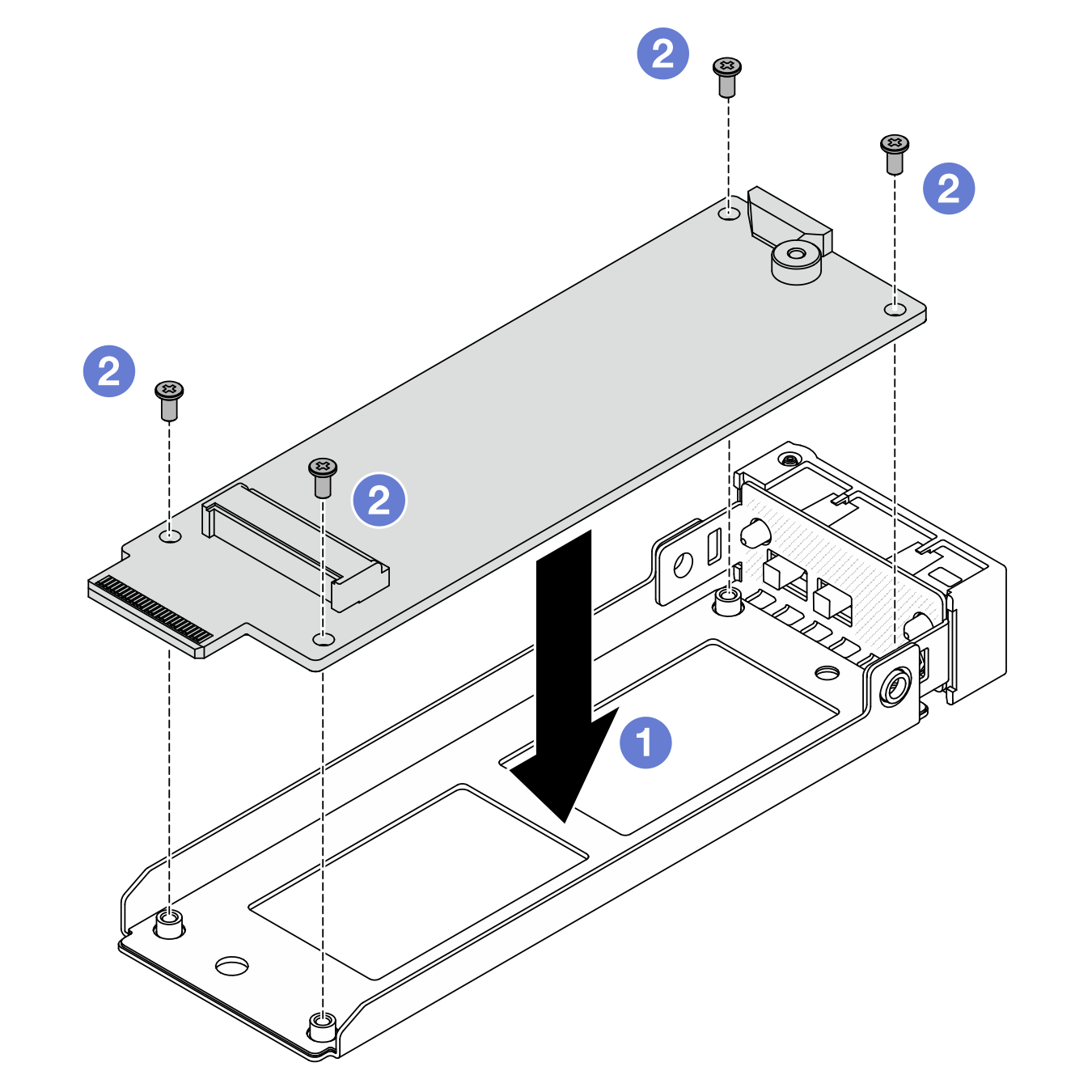

   그림 3. M.2 인터포저 설치






   1. 인터포저를 인터포저 트레이의 가이드 핀에 맞추십시오.
   2. 나사 4개를 조여 인터포저를 고정하십시오.
3. 인터포저에 방열판이 있는 M.2 드라이브를 설치하십시오.

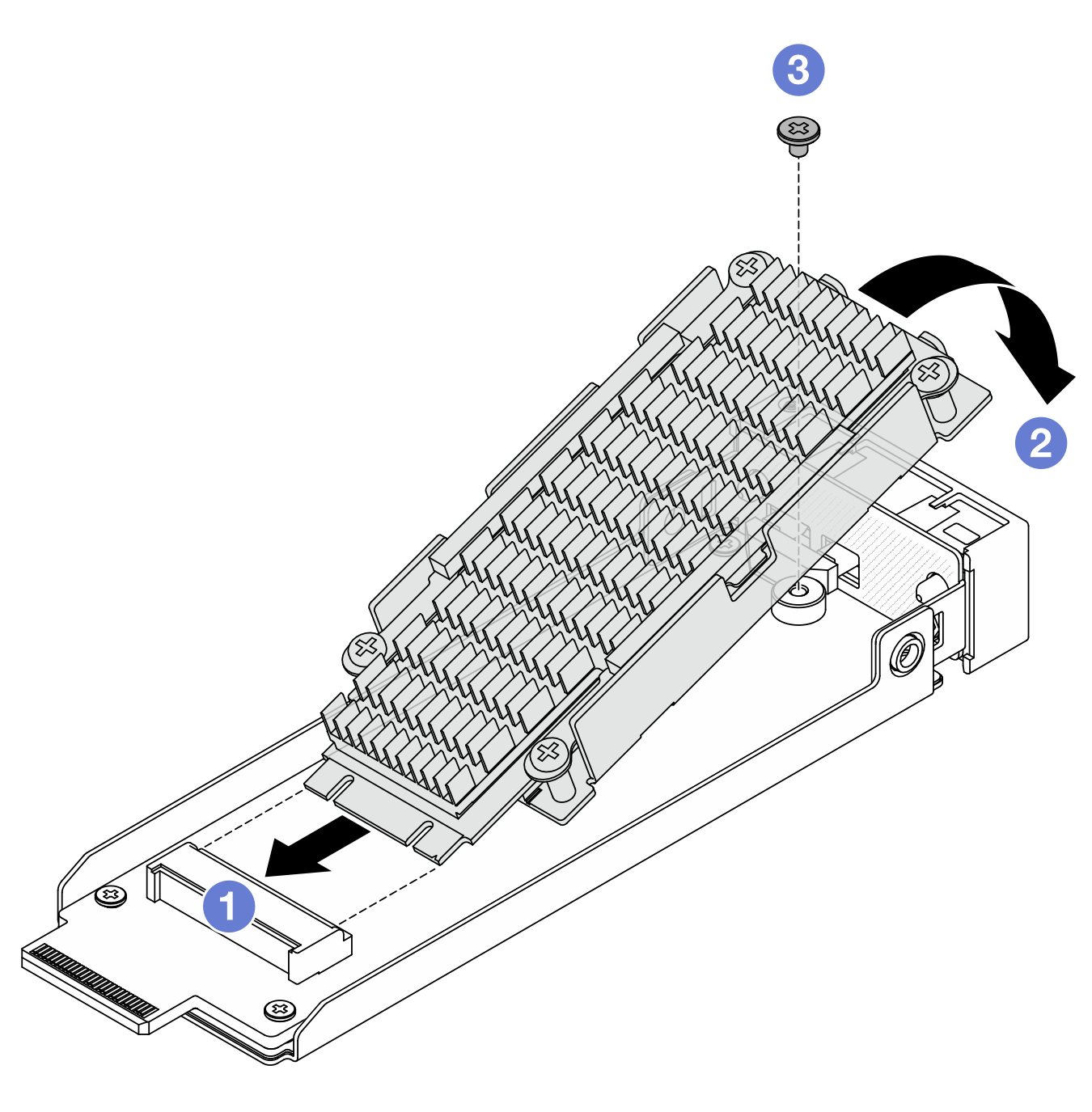

   그림 4. 방열판이 있는 M.2 드라이브 설치






   1. 방열판이 있는 M.2 드라이브를 비스듬히 잡아서 드라이브를 인터포저 슬롯에 삽입하십시오.
   2. 드라이브를 인터포저까지 누르세요.
   3. 나사 1개를 조여 드라이브를 고정하십시오.
