M.2-Laufwerkbaugruppe zusammenfügen

Führen Sie die Anweisungen in diesem Abschnitt aus, um eine M.2-Laufwerkbaugruppe zusammenzubauen.

Vorgehensweise

1. Installieren Sie ggf. einen neuen Kühlkörper im M.2-Laufwerk.
   1. Bevor Sie einen neuen Kühlkörper im M.2-Laufwerk einbauen, ziehen Sie die Folien auf den Wärmepads ab.

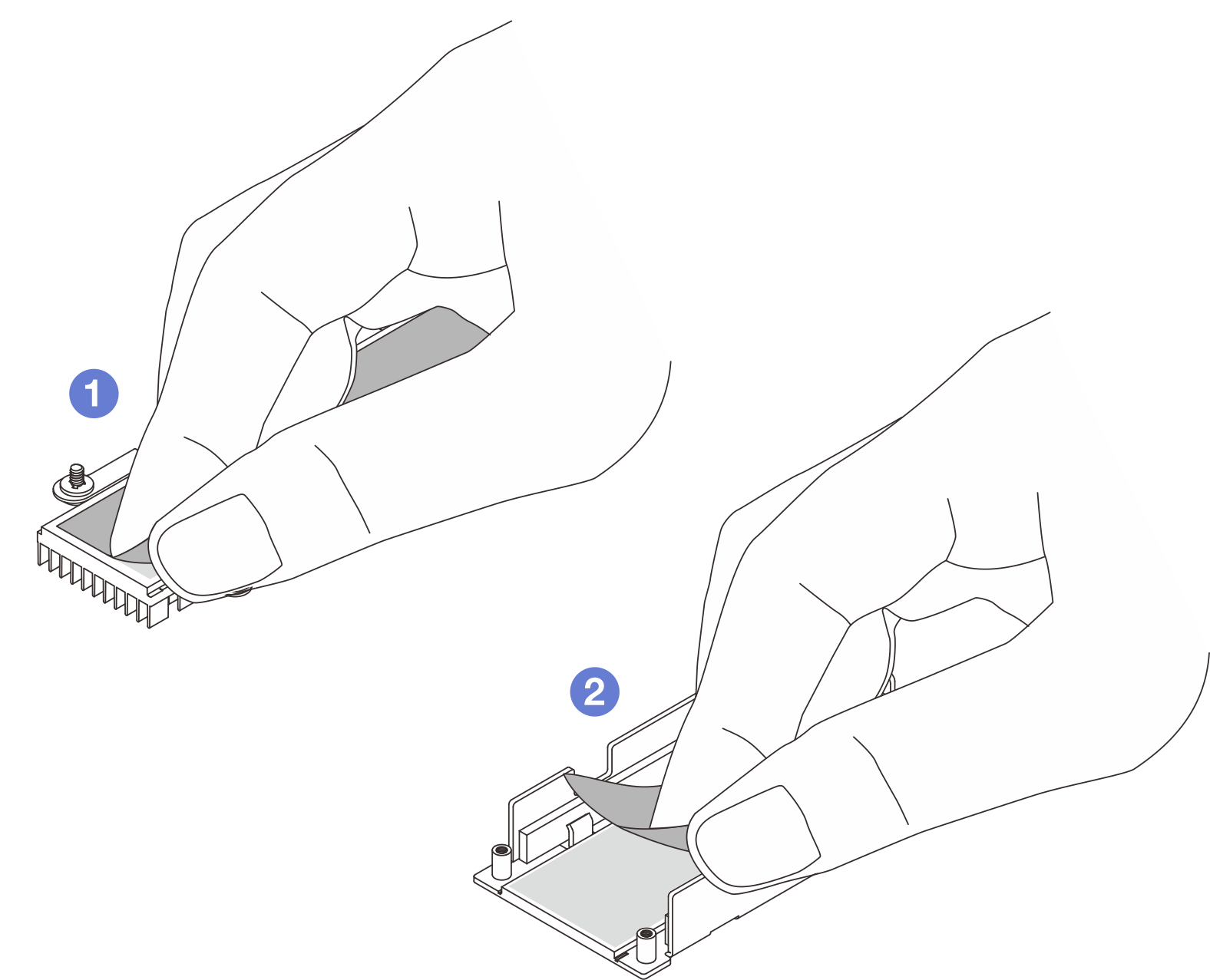

      Abbildung 1. Abziehen der Folie







      • Ziehen Sie die Folie vom Wärmepad des Kühlkörpers ab.
      • Ziehen Sie die Folie vom Thermopad des Einbaurahmens ab.
   2. Kombinieren Sie Kühlkörper und M.2-Laufwerk.

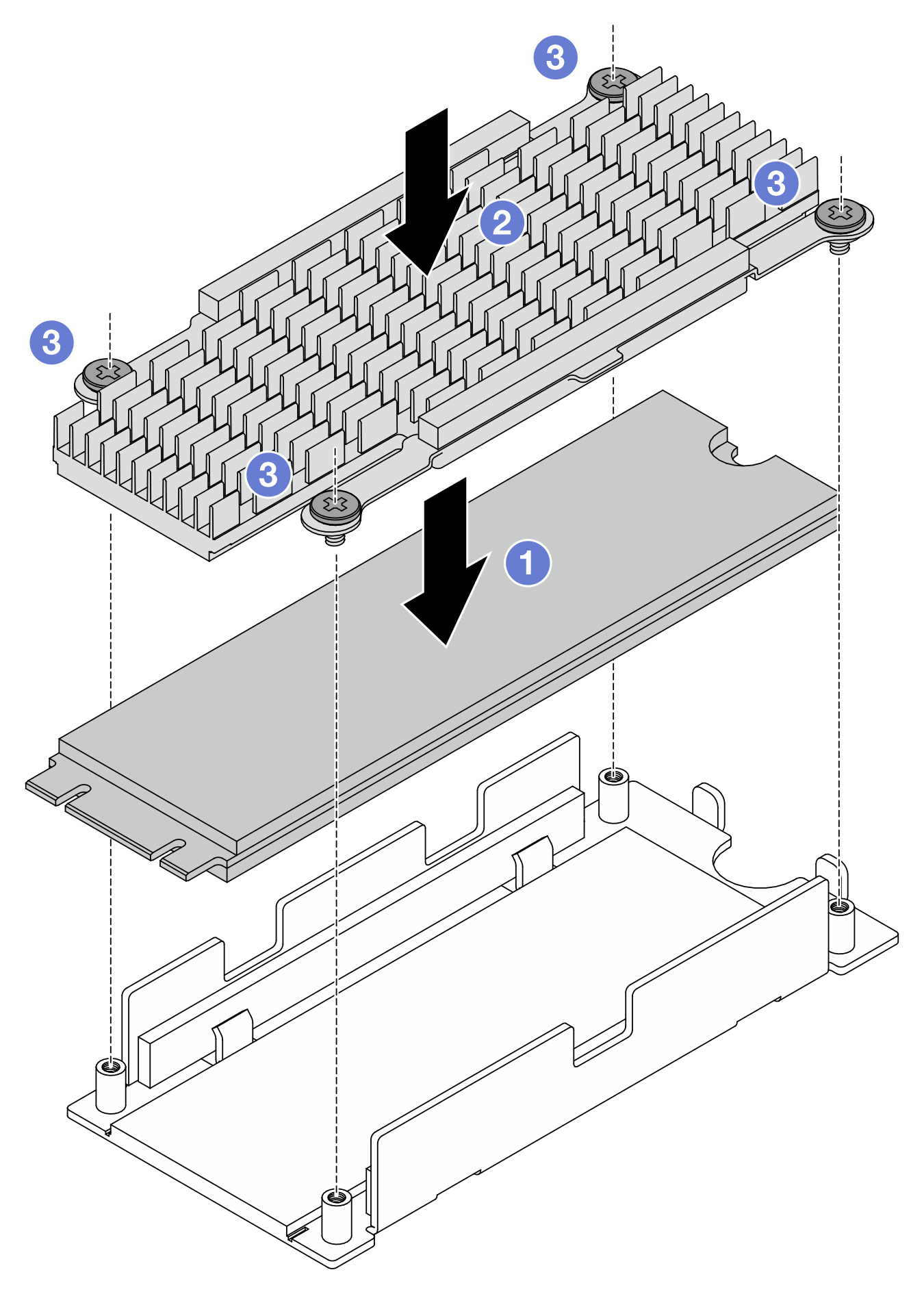

      Abbildung 2. Installieren eines M.2-Laufwerks







      • Positionieren Sie das M.2-Laufwerk auf der Bodenplatte.
      • Richten Sie den Kühlkörper an den Führungsstiften auf der Bodenplatte aus.
      • Ziehen Sie vier Schrauben fest, um das Laufwerk und den Kühlkörper zu befestigen.
2. Installieren Sie den M.2-Interposer im Einbaurahmen.

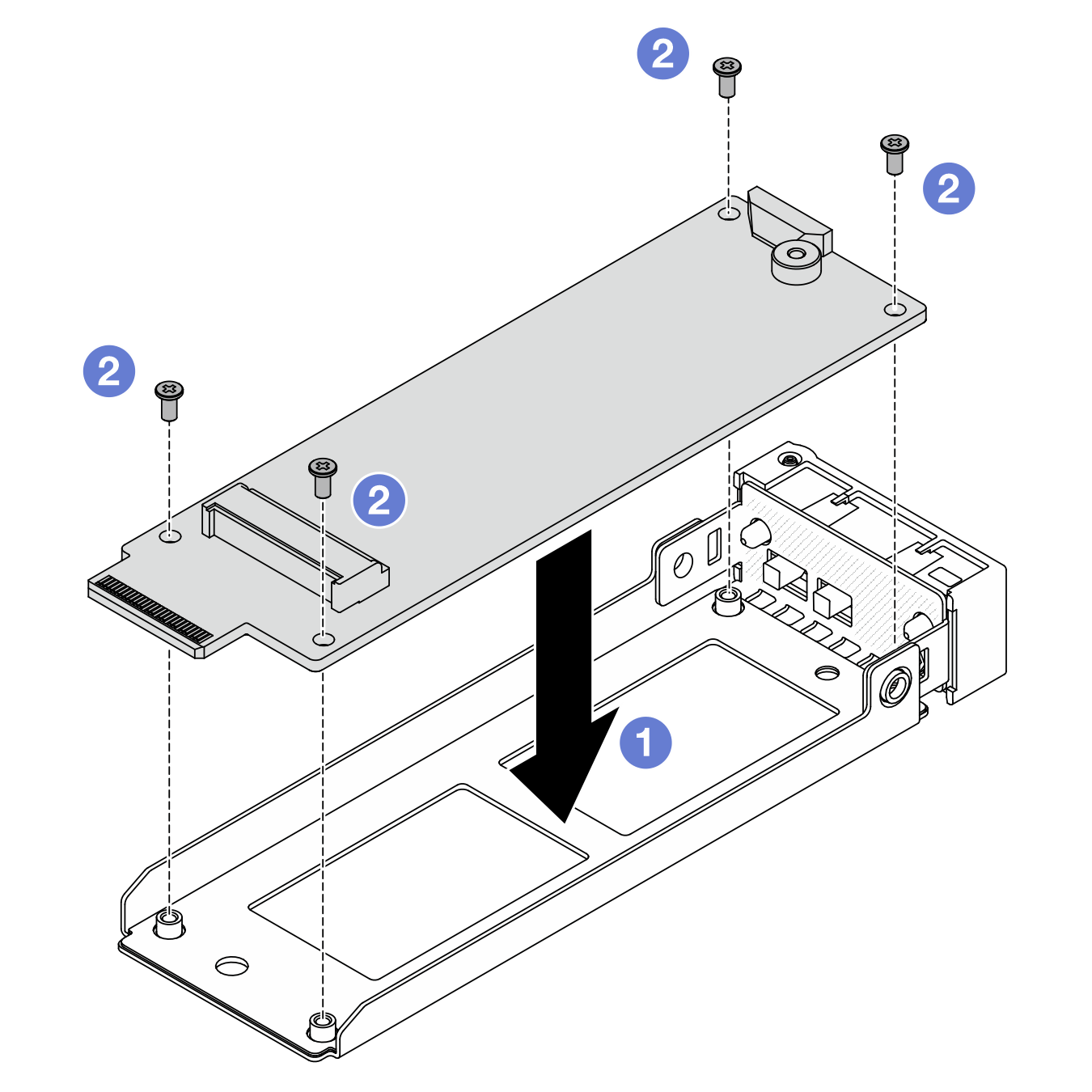

   Abbildung 3. Installieren des M.2-Interposers






   1. Richten Sie den Interposer an den Führungsstiften des Einbaurahmens aus.
   2. Ziehen Sie vier Schrauben an, um den Interposer zu befestigen.
3. Installieren Sie das M.2-Laufwerk mit Kühlkörper im Interposer.

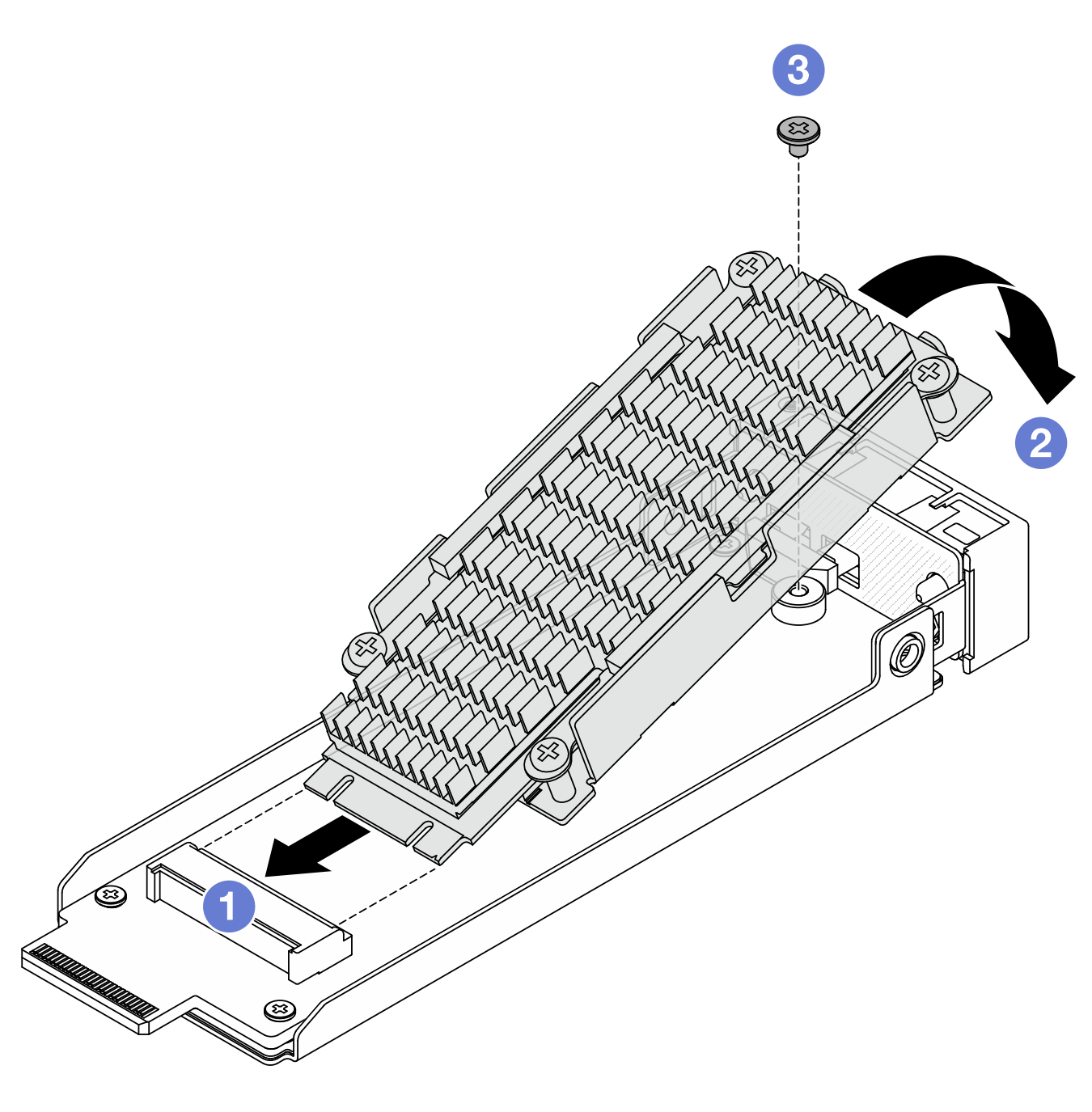

   Abbildung 4. Installieren des M.2-Laufwerks mit Kühlkörper






   1. Halten Sie das M.2-Laufwerk mit Kühlkörper schräg und setzen Sie das Laufwerk in den Interposer-Steckplatz ein.
   2. Drücken Sie das Laufwerk nach unten auf den Interposer.
   3. Ziehen Sie eine Schraube an, um das Laufwerk zu fixieren.
