M.2-Laufwerkbaugruppe zerlegen

Führen Sie die Anweisungen in diesem Abschnitt aus, um eine M.2-Laufwerkbaugruppe zu zerlegen.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Vorgehensweise

  1. Entfernen Sie die Hot-Swap-M.2-Laufwerkbaugruppe aus dem Gehäuse. Siehe Hot-Swap-M.2-Laufwerkbaugruppe entfernen.
  2. Entfernen Sie das M.2-Laufwerk mit Kühlkörper vom Interposer.

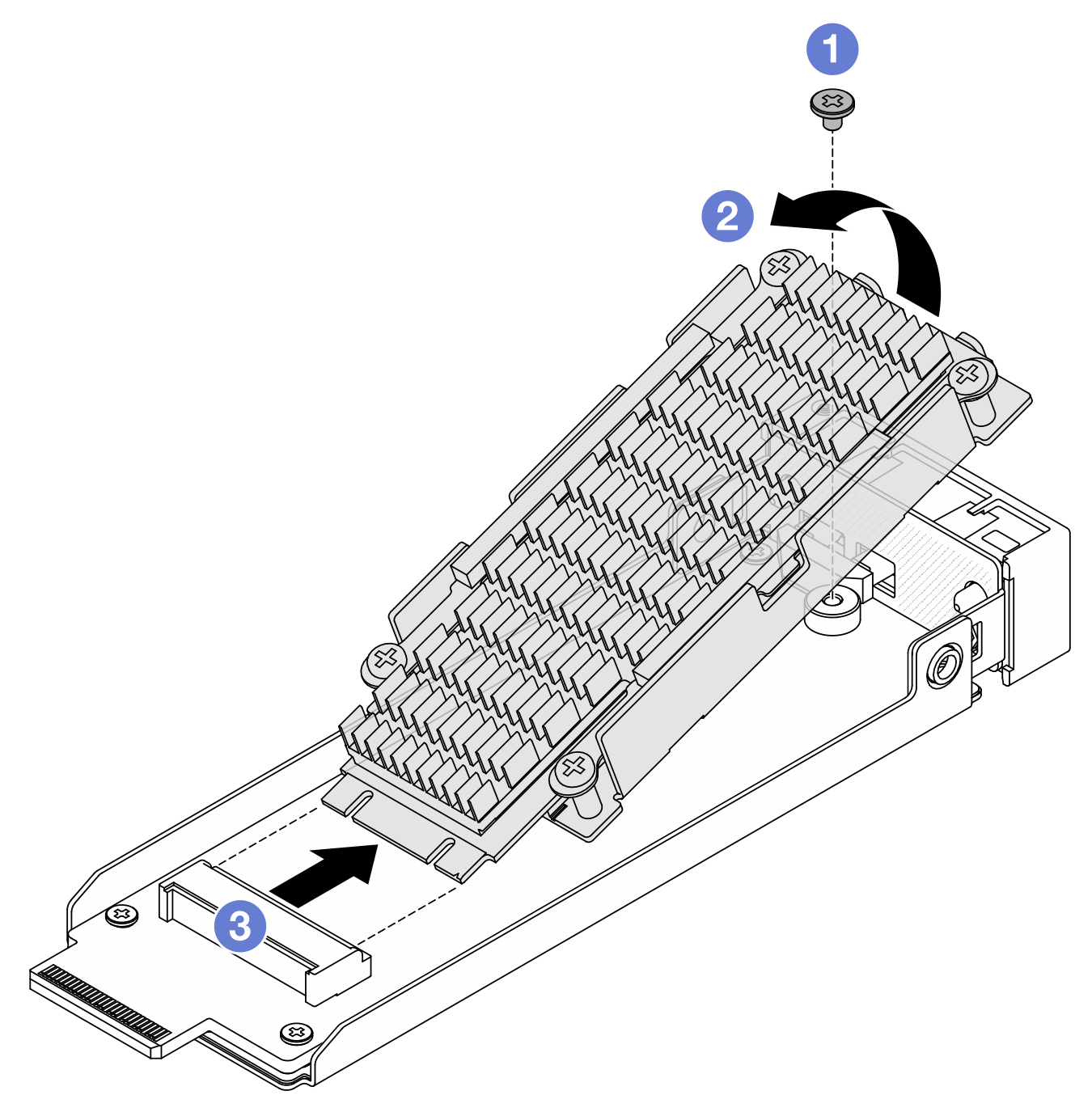

    Abbildung 1. M.2-Laufwerk mit Kühlkörper entfernen

    1. Lösen Sie eine Schraube, mit der das M.2-Laufwerk fixiert ist.
    2. Heben Sie eine Seite des Laufwerks wie oben dargestellt an.
    3. Entfernen Sie das M.2-Laufwerk aus dem Interposer-Steckplatz.
  3. Entfernen Sie den M.2-Interposer.

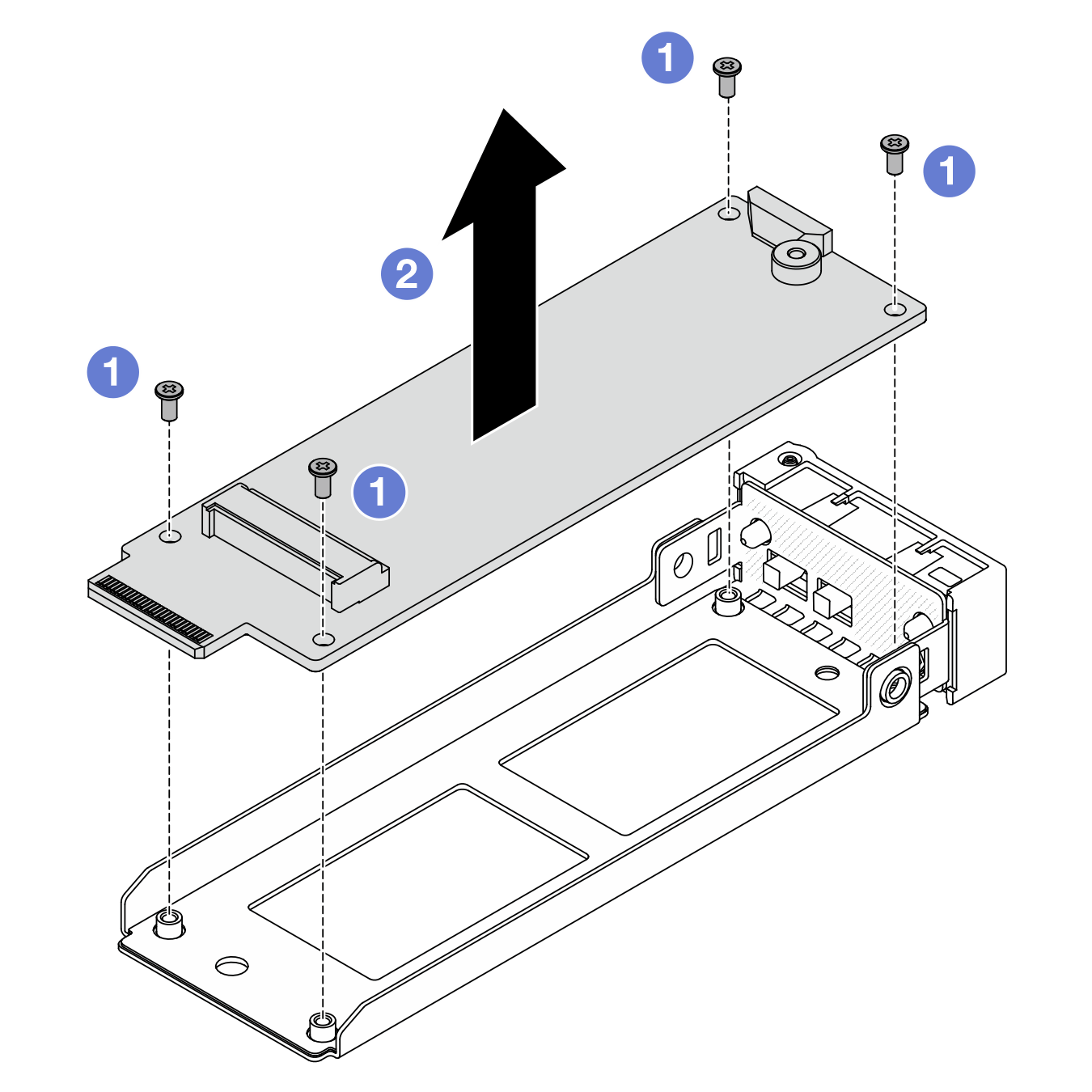

    Abbildung 2. Entfernen des M.2-Interposers

    1. Lösen Sie die vier Schrauben, mit denen der M.2-Interposer fixiert ist.
    2. Heben Sie den Interposer aus dem Einbaurahmen.
  4. Trennen Sie ggf. das M.2-Laufwerk vom Kühlkörper.
    Anmerkung
    Sobald der Kühlkörper und die Bodenplatte vom M.2-Laufwerk getrennt sind, sind die verwendeten Wärmepads nicht mehr wiederverwendbar. Wenn Kühlkörper und Bodenplatte wiederverwendet werden sollen, entfernen Sie die Wärmepad-Rückstände und wenden Sie neue Wärmepads an.

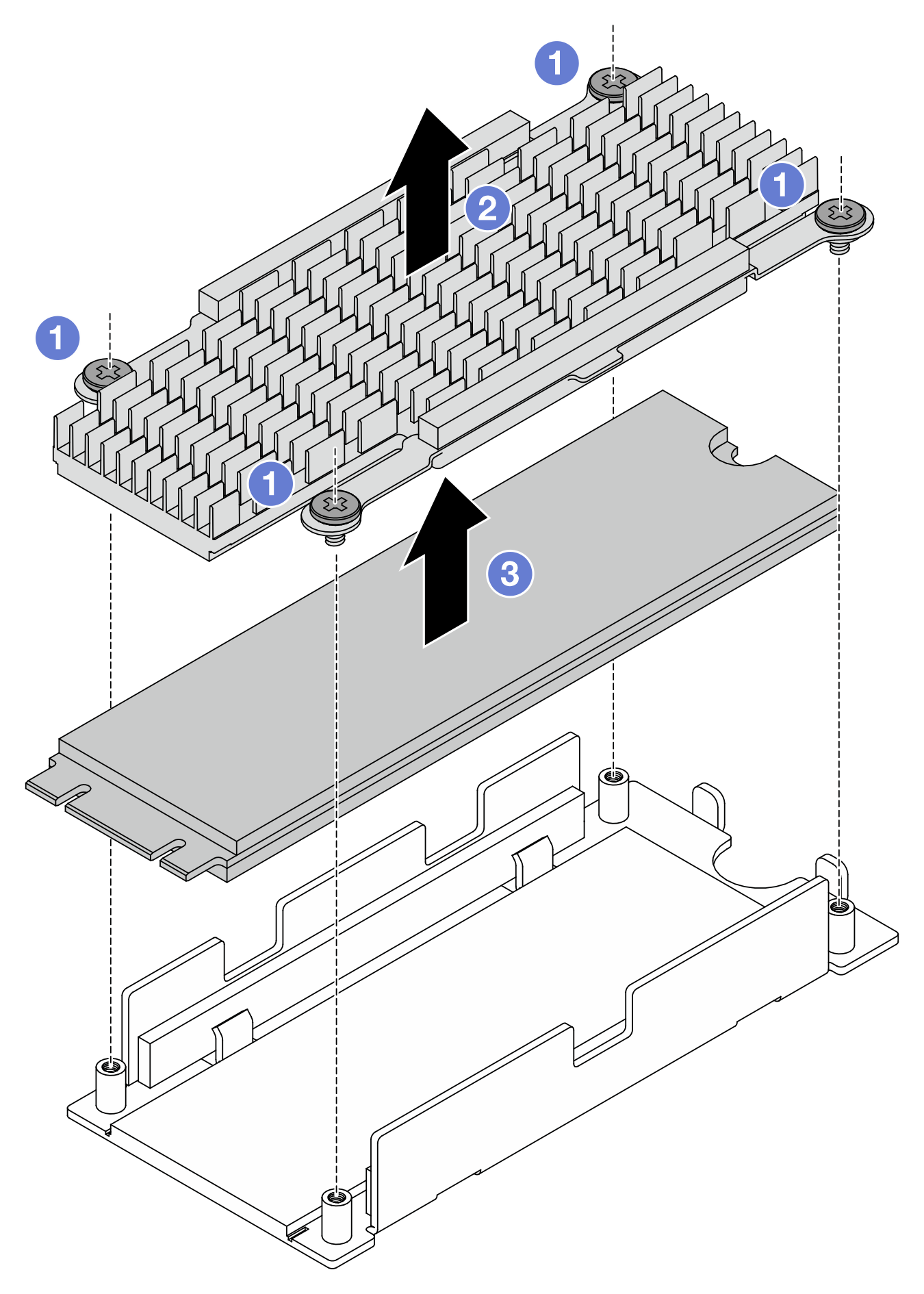

    Abbildung 3. Entfernen eines M.2-Laufwerks

    1. Lösen Sie die vier Schrauben, mit denen der Kühlkörper befestigt ist.
    2. Heben Sie den Kühlkörper von der Bodenplatte ab.
    3. Heben Sie das Laufwerk von der Bodenplatte ab.
  5. Wenn Bodenplatte und Kühlkörper wiederverwendet werden sollen, beseitigen Sie die Rückstände von den Wärmepads.

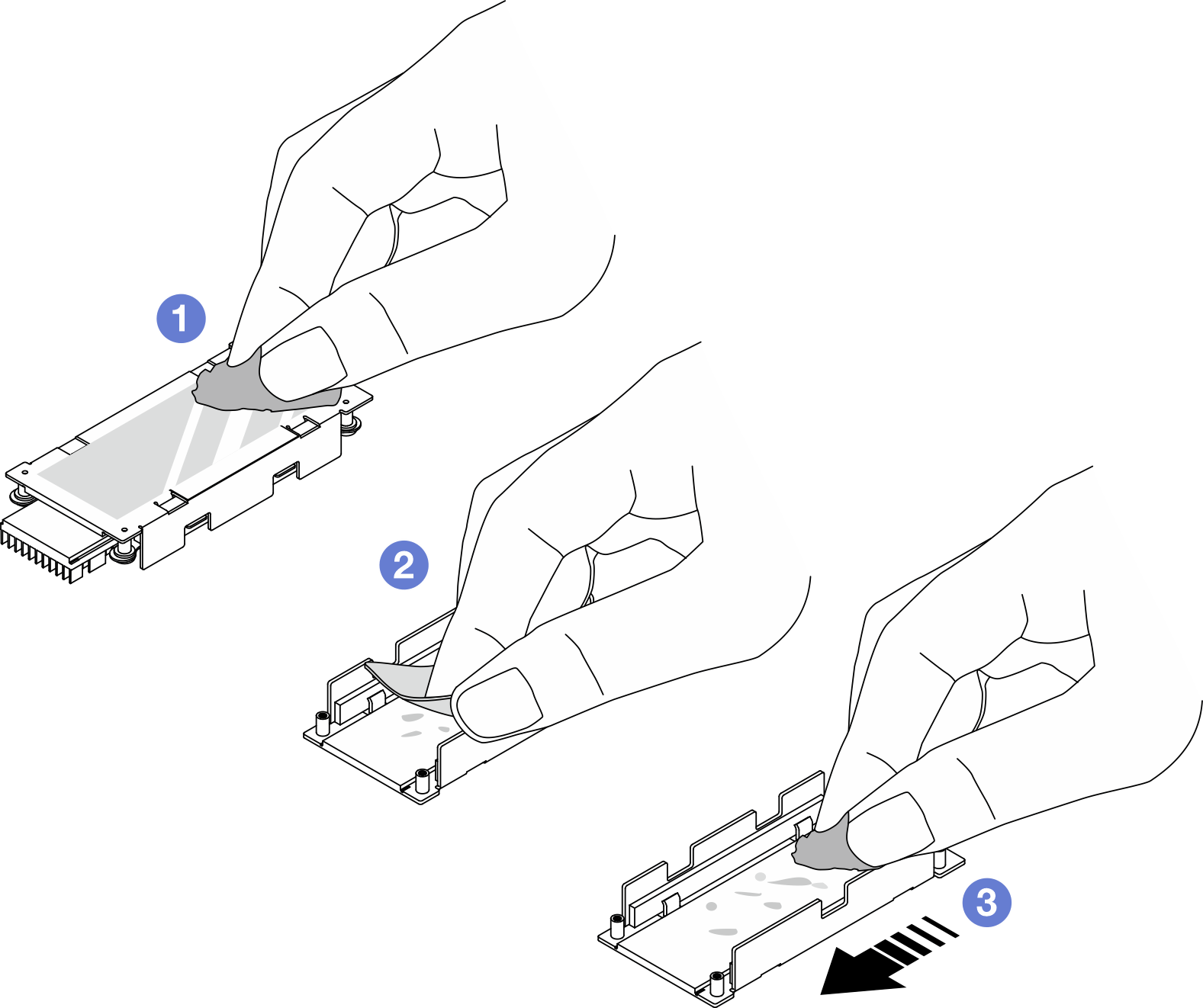

    Abbildung 4. Reinigen von Kühlkörper und Bodenplatte

    1. Beseitigen Sie die Rückstände von den Wärmepads auf der Rückseite des Kühlkörpers mit einem alkoholhaltigen Tuch.
    2. Ziehen Sie das Wärmepad auf der Bodenplatte ab.
    3. Beseitigen Sie die Rückstände, indem Sie mit einem alkoholhaltigen Reinigungstuch immer in eine Richtung wischen.

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
