Hot-Swap-M.2-Laufwerkbaugruppe installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um eine Hot-Swap-M.2-Laufwerkbaugruppe zu installieren.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Berühren Sie mit der antistatischen Schutzhülle, in der sich das Laufwerk befindet, eine unlackierte Metalloberfläche an der Lösung. Entnehmen Sie anschließend das Laufwerk aus der Schutzhülle und legen Sie es auf eine antistatische Oberfläche.

  • Stellen Sie vor dem Entfernen einer Komponente aus dem Server sicher, dass Sie die Daten auf Ihrem Laufwerk gespeichert haben, besonders, wenn sie ein Teil einer RAID-Platteneinheit ist.

  • Um eine Beschädigung der Laufwerkanschlüsse zu vermeiden, vergewissern Sie sich, dass die obere Abdeckung des Servers in Position und vollständig geschlossen ist, wenn Sie ein Laufwerk installieren oder entfernen.

  • Damit eine ordnungsgemäße Kühlung des Systems sichergestellt ist, darf der Server nicht länger als zwei Minuten ohne Laufwerk oder Abdeckblende für die Laufwerkposition in den einzelnen Laufwerkpositionen betrieben werden.

  • Bevor Sie Änderungen an Laufwerken, Laufwerkcontrollern (einschließlich Controllern, die in die Systemplatine integriert sind), Rückwandplatinen für Laufwerke oder Laufwerkkabeln vornehmen, sichern Sie alle wichtigen Daten, die auf den Laufwerken gespeichert sind.

  • Bevor Sie eine Komponente einem RAID-Array (Laufwerk, RAID-Karte usw.) entfernen, sichern Sie alle RAID-Konfigurationsinformationen.

Im Folgenden werden die vom Server unterstützten Laufwerktypen beschrieben und Sie erhalten weitere Informationen, die Sie beim Installieren von Laufwerken beachten müssen. Eine Liste unterstützter Laufwerke finden Sie unter Lenovo ServerProven-Website.
  • Lesen Sie neben den Anweisungen in diesem Abschnitt die Anweisungen in der im Lieferumfang des Laufwerks enthaltenen Dokumentation.
  • Zur Vermeidung elektromagnetischer Störungen sowie zur ordnungsgemäßen Kühlung der Lösung müssen alle Positionen und PCI‑ und PCIe-Steckplätze entweder belegt oder abgedeckt sein. Wenn Sie ein Laufwerk oder einen PCI- oder PCIe-Adapter installieren, bewahren Sie die EMV-Abschirmung und die Abdeckblende der Position oder die Abdeckung des PCI- oder PCIe-Adaptersteckplatzes auf, falls Sie die Einheit später entfernen möchten.
  • Eine vollständige Liste der unterstützten Zusatzeinrichtungen für den Server finden Sie unter Lenovo ServerProven-Website.
  • Die Laufwerkpositionen sind nummeriert, um die Installationsreihenfolge anzugeben (beginnend bei „0“).
    • Informationen zur Nummerierung der Laufwerkpositionen für die Hot-Swap-M.2-Laufwerkbaugruppe, die an der Vorderseite des Servers installiert werden soll, finden Sie unter Vorderansicht.
    • Für die Hot-Swap-M.2-Laufwerkbaugruppe, die an der Rückseite des Servers installiert werden soll, ist die linke Position M.2-Position 0 und die rechte Position M.2-Position 1.
Firmware‑ und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren.

Vorgehensweise

  1. Falls eine Laufwerkhalterung in der Laufwerkposition installiert wurde, entfernen Sie sie zuerst.
    1. Schieben Sie den Entriegelungshebel, um den Griff zu entriegeln.
    2. Drehen Sie den Griff in die geöffnete Position.
    3. Ziehen Sie den Einbaurahmen am Griff aus der Laufwerkposition heraus.

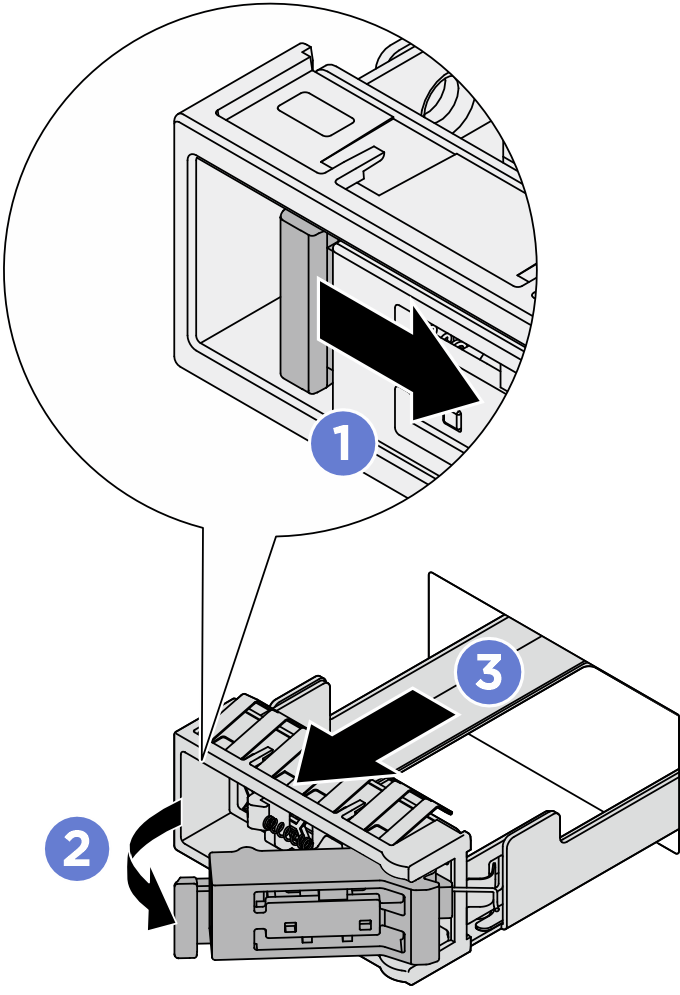

    Abbildung 1. Entfernen einer M.2-Laufwerkhalterung
    Removing an M.2 drive tray
  2. Installieren Sie die Hot-Swap-M.2-Laufwerkbaugruppe.
    1. Stellen Sie sicher, dass sich der Griff in geöffneter Position befindet. Richten Sie dann die Laufwerkbaugruppe an den Führungsschienen der Position aus und schieben Sie die Laufwerkbaugruppe vorsichtig bis zum Anschlag in die Position.
    2. Drehen Sie den Griff in die vollständig geschlossene Position, bis die Verriegelung des Griffs einrastet.

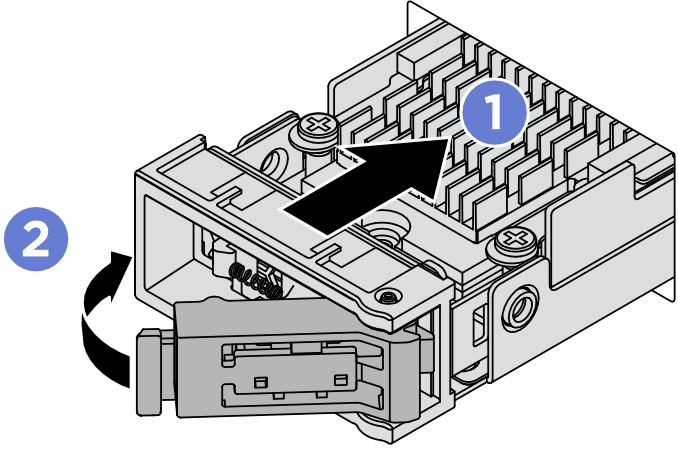

    Abbildung 2. Installieren einer M.2-Laufwerkbaugruppe
    Installing an E3.S hot-swap drive
  3. Wenn eine weitere M.2-Laufwerkbaugruppe installiert werden soll, tun Sie dies jetzt. Wenn eine der Laufwerkpositionen leer bleibt, installieren Sie eine Laufwerkhalterung in der freien Laufwerkposition, um eine ausreichende Kühlung des Systems sicherzustellen. Weitere Informationen zum Installieren der M.2-Laufwerkhalterung finden Sie unter Hot-Swap-M.2-Laufwerkbaugruppe entfernen.
  4. Überprüfen Sie die Statusanzeige des Laufwerks, um sicherzustellen, dass das Laufwerk ordnungsgemäß funktioniert.

    • Wenn die gelbe Statusanzeige des Laufwerks durchgehend leuchtet, liegt bei diesem Laufwerk ein Fehler vor und es muss ersetzt werden.

    • Wenn die grüne Aktivitätsanzeige des Laufwerks blinkt, funktioniert das Laufwerk.

Nach dieser Aufgabe

Wenn der Server mithilfe eines ThinkSystem RAID-Adapters für den RAID-Betrieb konfiguriert ist, müssen Sie gegebenenfalls Ihre Platteneinheiten erneut konfigurieren, nachdem Sie neue Laufwerke installiert haben. Weitere Informationen zum RAID-Betrieb sowie ausführliche Anweisungen zur Verwendung des ThinkSystem RAID-Adapters finden Sie in der Dokumentation zum ThinkSystem RAID-Adapter.
