Установка блока оперативно заменяемых дисков M.2

В этом разделе приведены инструкции по установке блока оперативно заменяемого диска M.2.

Об этой задаче

Внимание
  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Коснитесь антистатической упаковкой, в которой находится диск, любой неокрашенной металлической поверхности в решении, а затем извлеките диск из упаковки и разместите его на антистатической поверхности.

  • Перед извлечением диска из сервера сохраните имеющиеся на нем данные, особенно если диск входит в массив RAID.

  • Во избежание повреждения разъемов диска при каждой установке и каждом снятии диска убедитесь, что верхний кожух сервера установлен и полностью закрыт.

  • Чтобы обеспечить достаточное охлаждение системы, не используйте сервер в течение более двух минут без установленных во все отсеки дисков или заглушек.

  • Перед внесением изменений в диски, контроллеры дисков (включая контроллеры, встроенные в материнскую плату), объединительные панели дисков и кабели дисков создайте резервную копию всех важных данных, хранящихся на дисках.

  • Перед извлечением любого компонента массива RAID (диск, карта RAID и т. д.) создайте резервную копию всей информации о конфигурации RAID.

Ниже указаны типы дисков, поддерживаемых сервером, и представлены другие сведения, которые необходимо принять во внимание при установке диска. Список поддерживаемых дисков см. в разделе Веб-сайт Lenovo ServerProven.
  • Найдите документацию, поставляемую с диском, и следуйте представленным в ней инструкциям, дополняющим инструкции в этой главе.
  • Защита от электромагнитных помех (ЭМП) и охлаждение решения обеспечиваются, когда все отсеки и гнезда PCI и PCIe закрыты или заняты. При установке диска или адаптера PCI/PCIe сохраните экран ЭМС и панель-заглушку из отсека или крышку гнезда адаптера PCI или PCIe на случай извлечения устройства впоследствии.
  • Полный список поддерживаемых дополнительных устройств для сервера см. по адресу Веб-сайт Lenovo ServerProven.
  • Отсеки для дисков имеют номера (начинающиеся с 0), которые указывают порядок установки.
    • Для блока оперативно заменяемого диска M.2, подлежащего установке на лицевой панели сервера, сведения о нумерации отсеков для дисков см. в разделе Вид спереди.
    • В блоке оперативно заменяемых дисков M.2, который устанавливается в задней части сервера, левый отсек — это отсек M.2 0, а правый — отсек M.2 1.
Загрузка микропрограммы и драйвера: после замены компонента, возможно, потребуется обновить микропрограмму или драйвер.

Процедура

  1. Если в отсек для дисков установлен лоток для дисков, снимите его.
    1. Переместите защелку, чтобы разблокировать ручку.
    2. Поверните ручку в открытое положение.
    3. Возьмитесь за ручку и вытащите лоток из отсека для диска.

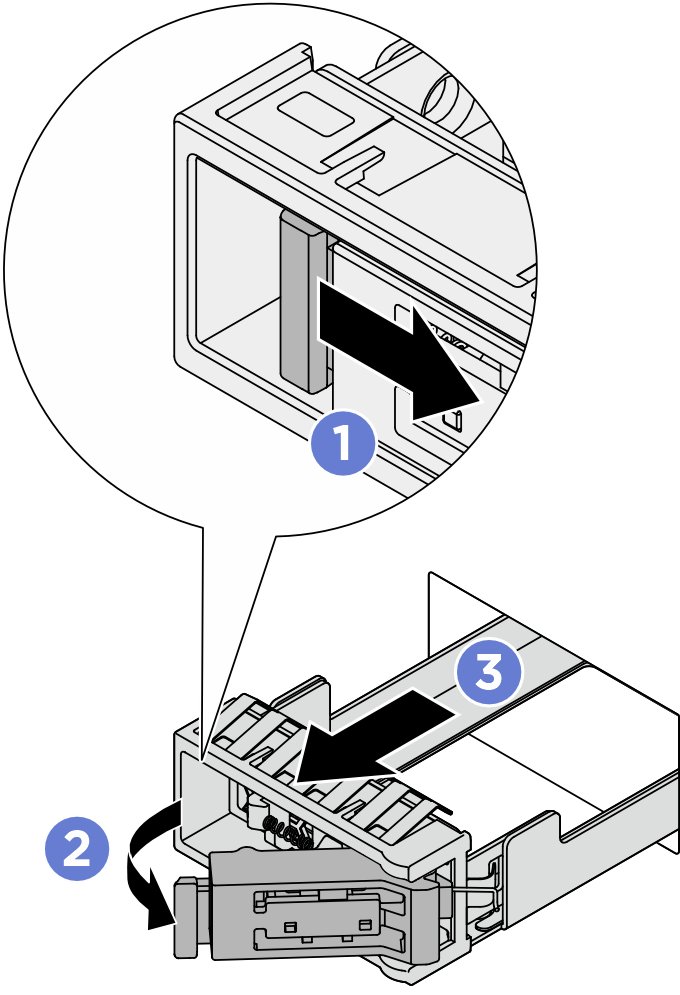

    Рис. 1. Снятие лотка для дисков M.2
    Removing an M.2 drive tray
  2. Установите блок оперативно заменяемого диска M.2.
    1. Убедитесь, что ручка находится в открытом положении. Затем совместите блок дисков с направляющими в отсеке и аккуратно вставьте его в отсек до упора.
    2. Установите ручку в полностью закрытое положение, повернув ее до щелчка.

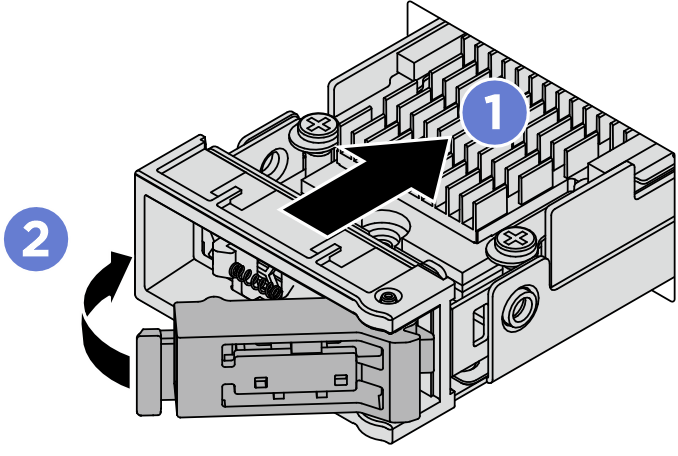

    Рис. 2. Установка блока дисков M.2
    Installing an E3.S hot-swap drive
  3. Если требуется установить другой блок дисков M.2, сделайте это сейчас. Если какой-либо отсек для дисков остался пустым, установите лоток для дисков в свободный отсек для надлежащего охлаждения системы. Подробные сведения об установке лотка для дисков M.2 см. в разделе Снятие блока оперативно заменяемых дисков M.2.
  4. Посмотрите на индикатор состояния диска, чтобы убедиться в правильности работы диска.
    • Если желтый индикатор состояния диска постоянно горит, диск неисправен и его необходимо заменить.

    • Если зеленый светодиодный индикатор работы диска мигает, диск работает нормально.

После завершения

Если сервер настроен для работы с массивом RAID с использованием адаптера RAID ThinkSystem, после установки жестких дисков, возможно, придется перенастроить дисковые массивы. См. документацию по адаптеру RAID ThinkSystem для получения дополнительных сведений о работе с массивом RAID и полных инструкций по использованию адаптера RAID ThinkSystem.
