Разборка блока диска M.2

В этом разделе приведены инструкции по разборке блока диска M.2.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

  1. Снимите блок оперативно заменяемого диска M.2 с шасси. См. раздел Снятие блока оперативно заменяемых дисков M.2.
  2. Снимите диск M.2 с радиатором с интерпозера.

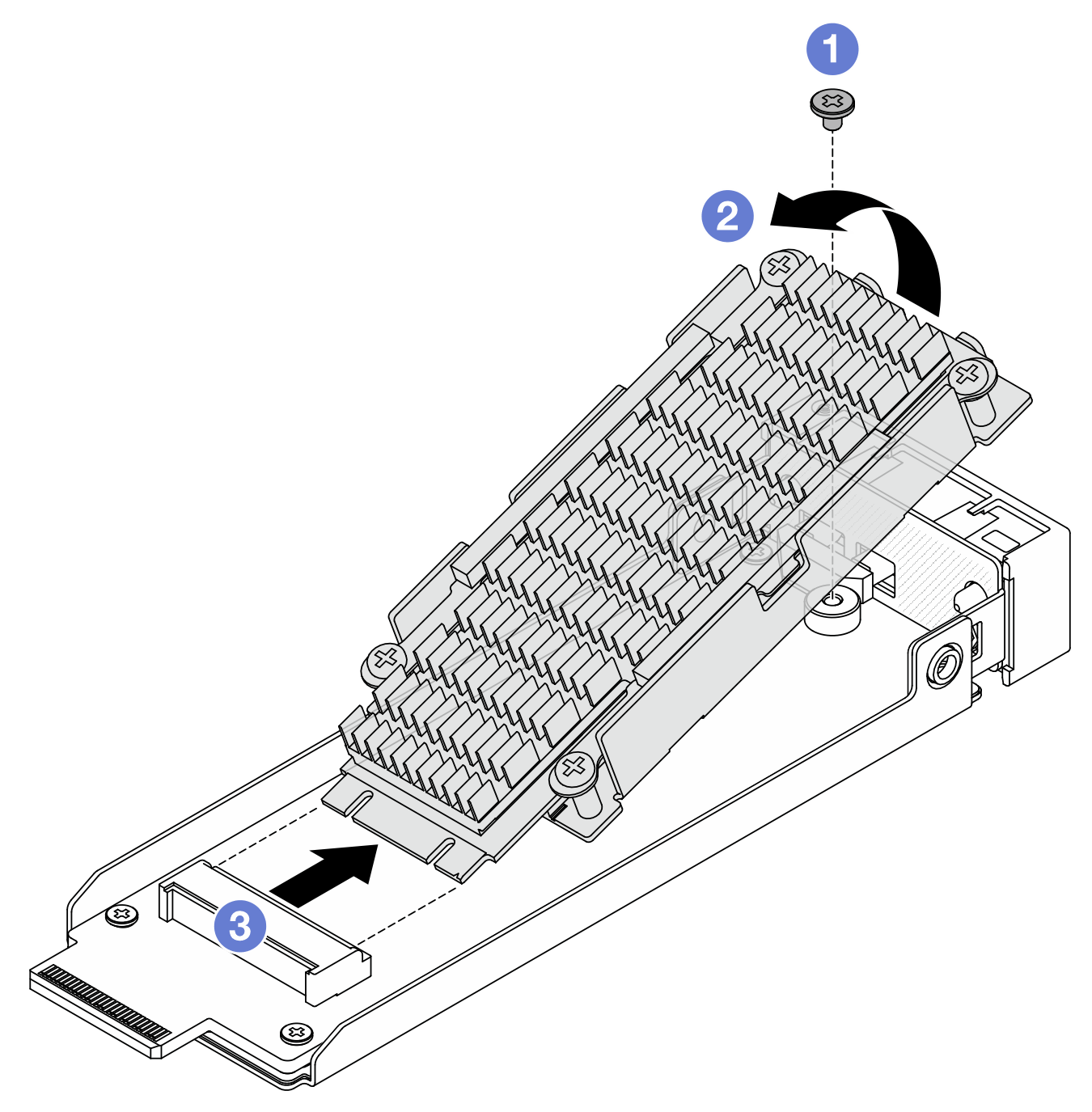

    Рис. 1. Снятие диска M.2 с радиатором

    1. Ослабьте один винт, удерживающий диск M.2.
    2. Поднимите одну сторону диска, как показано на рисунке выше.
    3. Извлеките диск M.2 из гнезда интерпозера.
  3. Снимите интерпозер M.2.

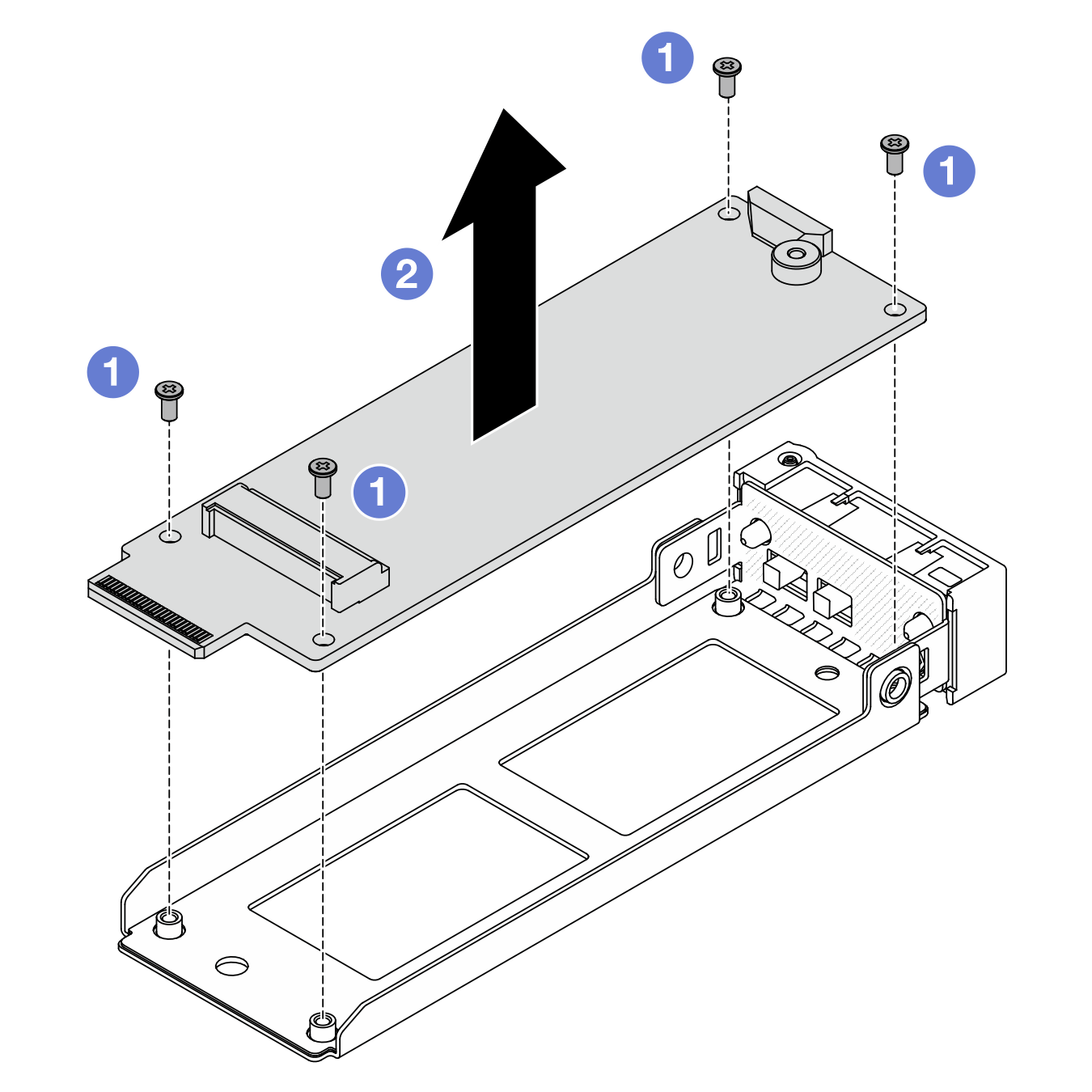

    Рис. 2. Снятие интерпозера M.2

    1. Открутите четыре винта, фиксирующих интерпозер M.2.
    2. Снимите интерпозер с лотка.
  4. При необходимости разъедините диск M.2 и радиатор.
    Прим.
    После отделения радиатора и нижней пластины от диска M.2 использованные термосалфетки повторному использованию не подлежат. Если радиатор и нижняя пластина будут использоваться повторно, удалите остатки термолиста и наклейте новые термосалфетки.

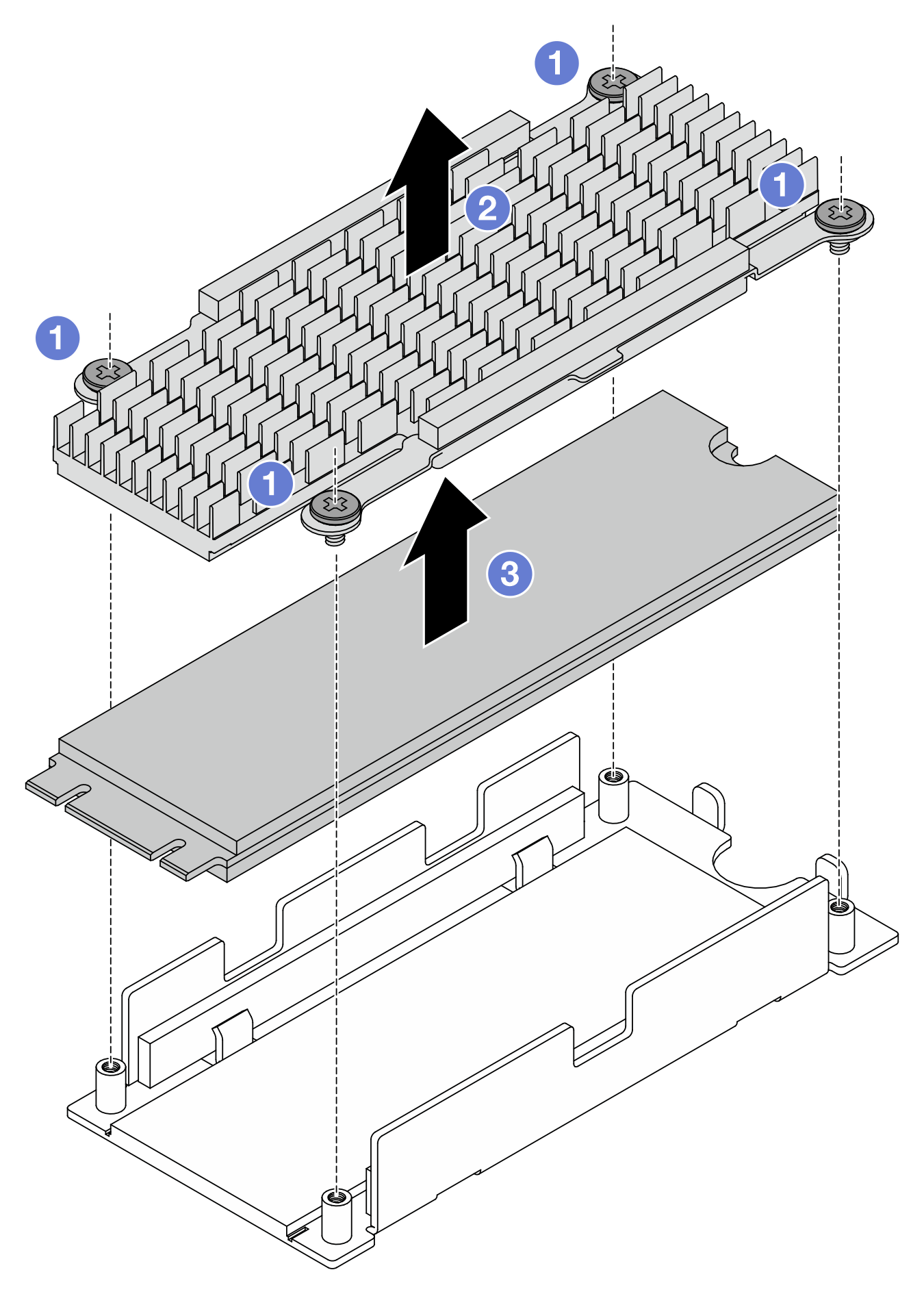

    Рис. 3. Снятие диска M.2

    1. Ослабьте четыре винта, фиксирующих радиатор.
    2. Снимите радиатор с нижней пластины.
    3. Снимите диск с нижней пластины.
  5. Если нижняя пластина и радиатор будут использоваться повторно, удалите остатки термолистов.

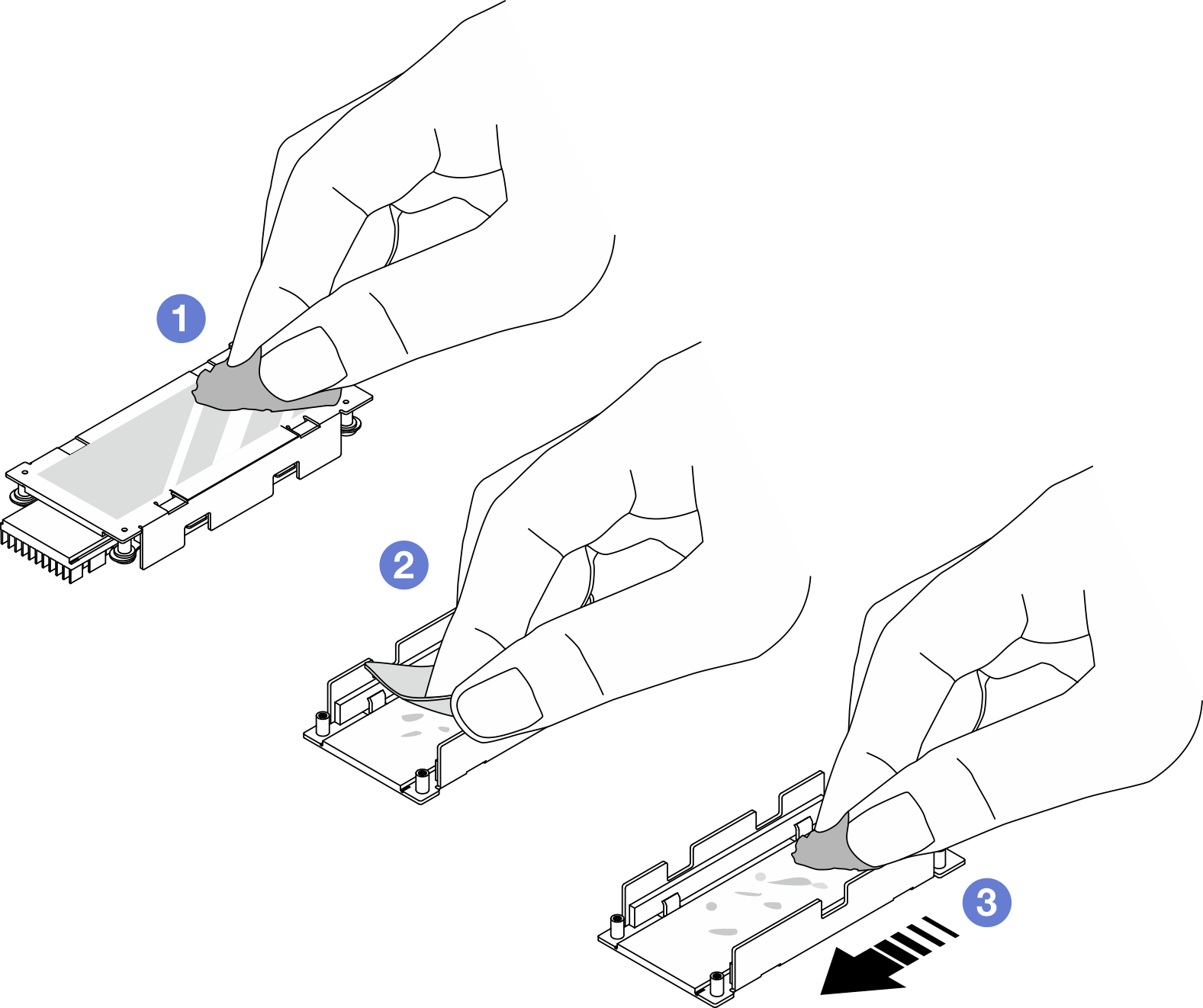

    Рис. 4. Очистка радиатора и нижней пластины

    1. Удалите остатки термолистов с задней стороны радиатора спиртовой салфеткой.
    2. Снимите термолист с нижней пластины.
    3. Удалите остатки, протерев поверхность спиртовым полотенцем в одном направлении.

После завершения

При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
