M.2 드라이브 어셈블리 분해

이 섹션의 지침에 따라 M.2 드라이브 어셈블리를 분해하십시오.

이 작업 정보

주의
  • 설치 지침안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

절차

  1. 섀시에서 핫 스왑 M.2 드라이브 어셈블리를 제거하십시오. 핫 스왑 M.2 드라이브 어셈블리 제거의 내용을 참조하십시오.
  2. 인터포저에서 방열판이 있는 M.2 드라이브를 제거하십시오.

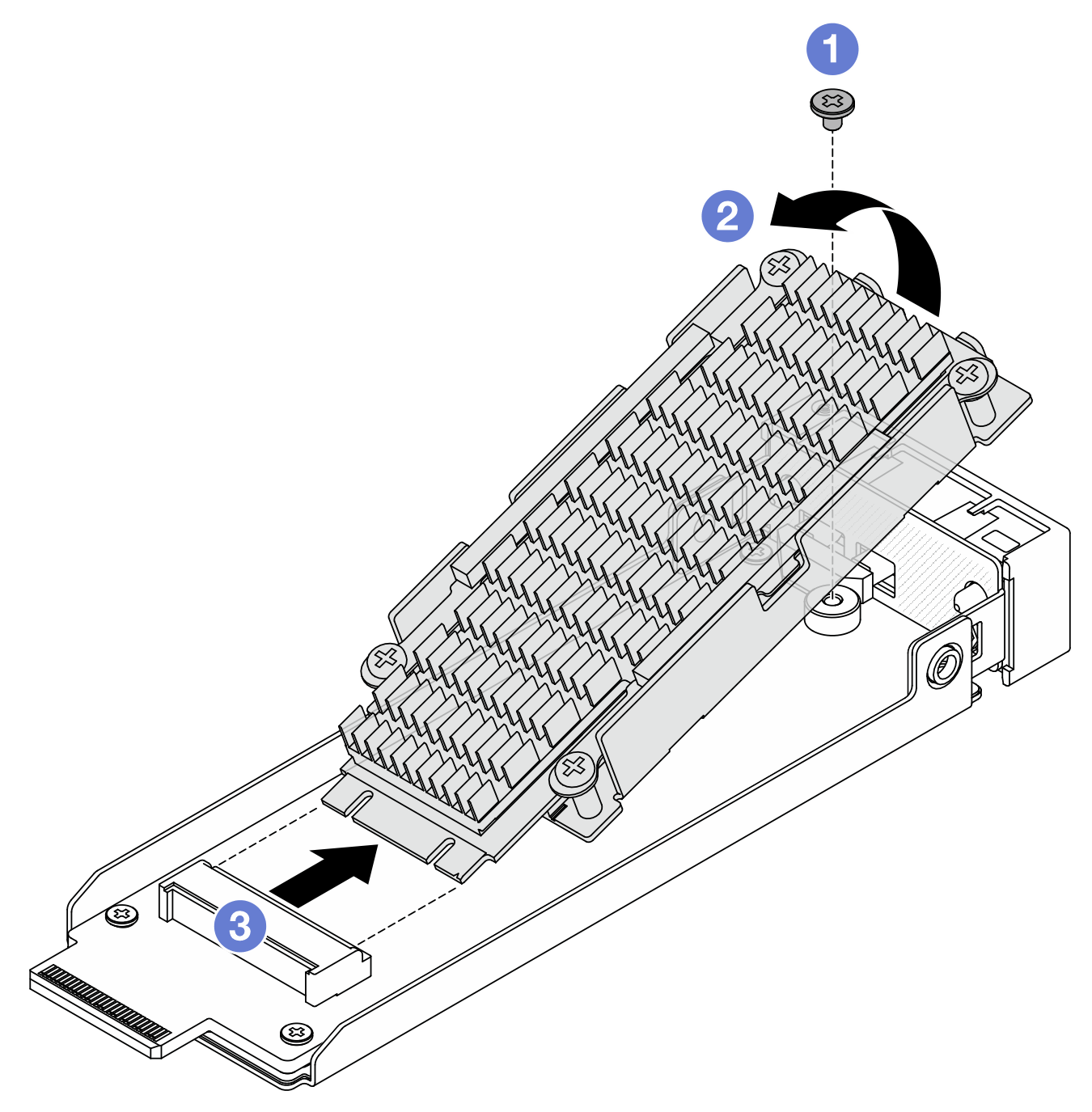

    그림 1. 방열판이 있는 M.2 드라이브 제거

    1. M.2 드라이브를 고정하는 하나의 나사를 푸십시오.
    2. 위 그림과 같이 드라이브의 한쪽을 들어 올리십시오.
    3. 인터포저 슬롯에서 M.2 드라이브를 제거합니다.
  3. M.2 인터포저를 제거하십시오.

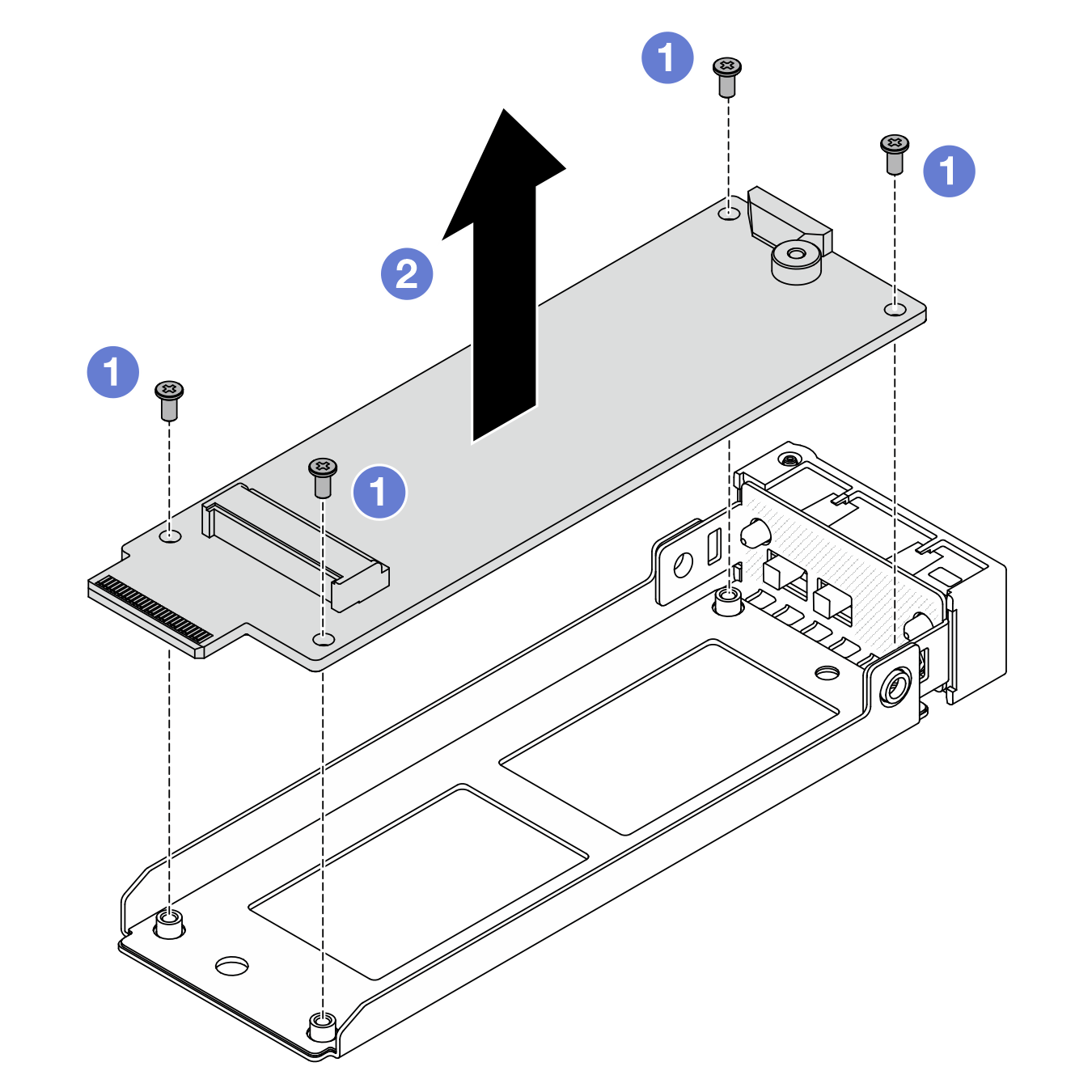

    그림 2. M.2 인터포저 제거

    1. M.2 인터포저를 고정하는 나사 4개를 풉니다.
    2. 트레이에서 인터포저를 들어 올리십시오.
  4. 필요한 경우 M.2 드라이브와 방열판을 분리하십시오.
    M.2 드라이브에서 방열판과 하단판을 분리한 후에는 사용한 열 패드를 다시 사용할 수 없습니다. 방열판과 바닥판을 재사용하려면 열 패드 잔여물을 청소하고 새로운 열 패드를 붙이십시오.

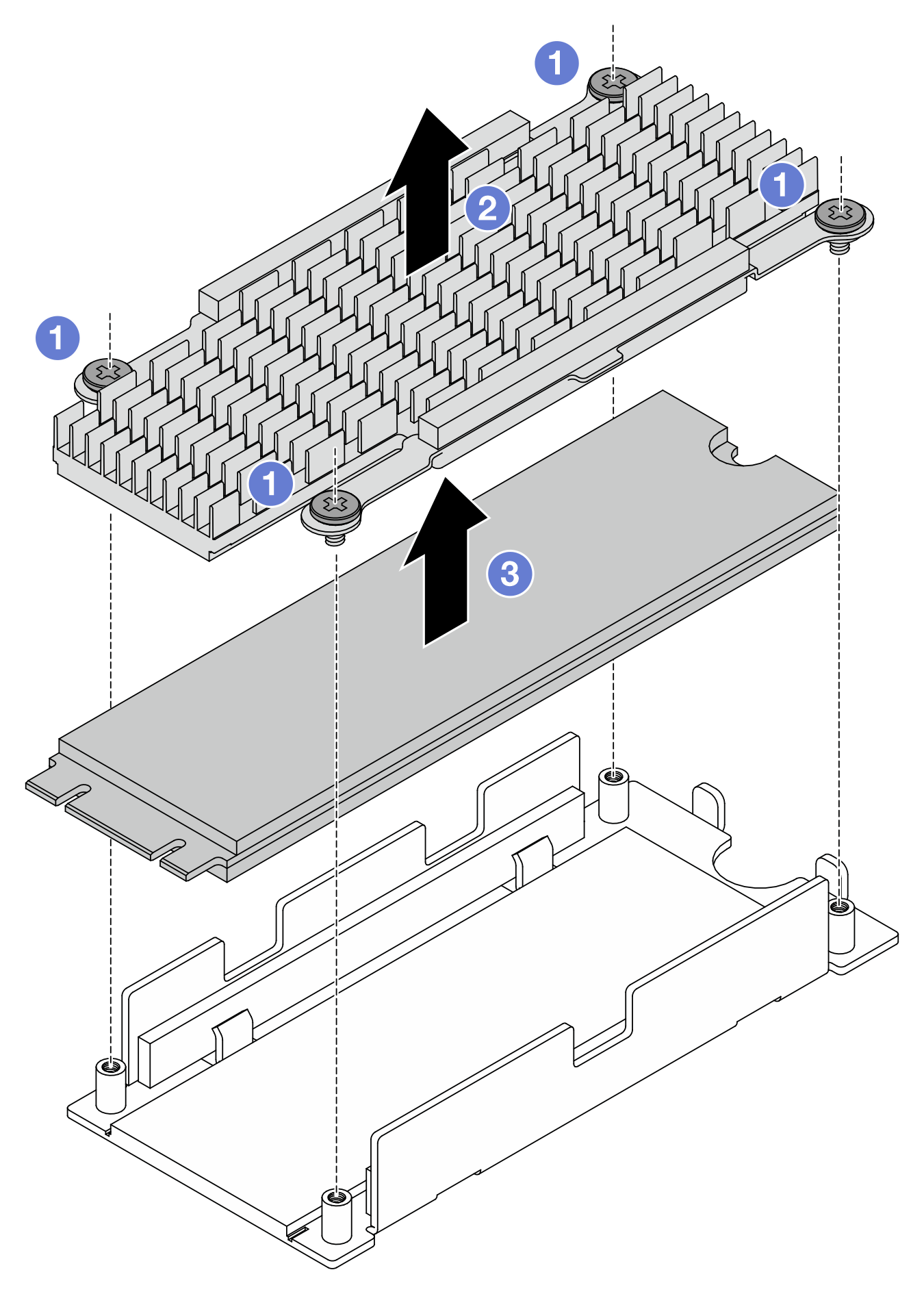

    그림 3. M.2 드라이브 제거

    1. 방열판을 고정하는 나사 4개를 풉니다.
    2. 방열판을 하단판에서 들어 올립니다.
    3. 하단 플레이트에서 드라이브를 들어 올리십시오.
  5. 바닥판과 방열판을 재사용하려면 열 패드의 잔여물을 닦아내십시오.

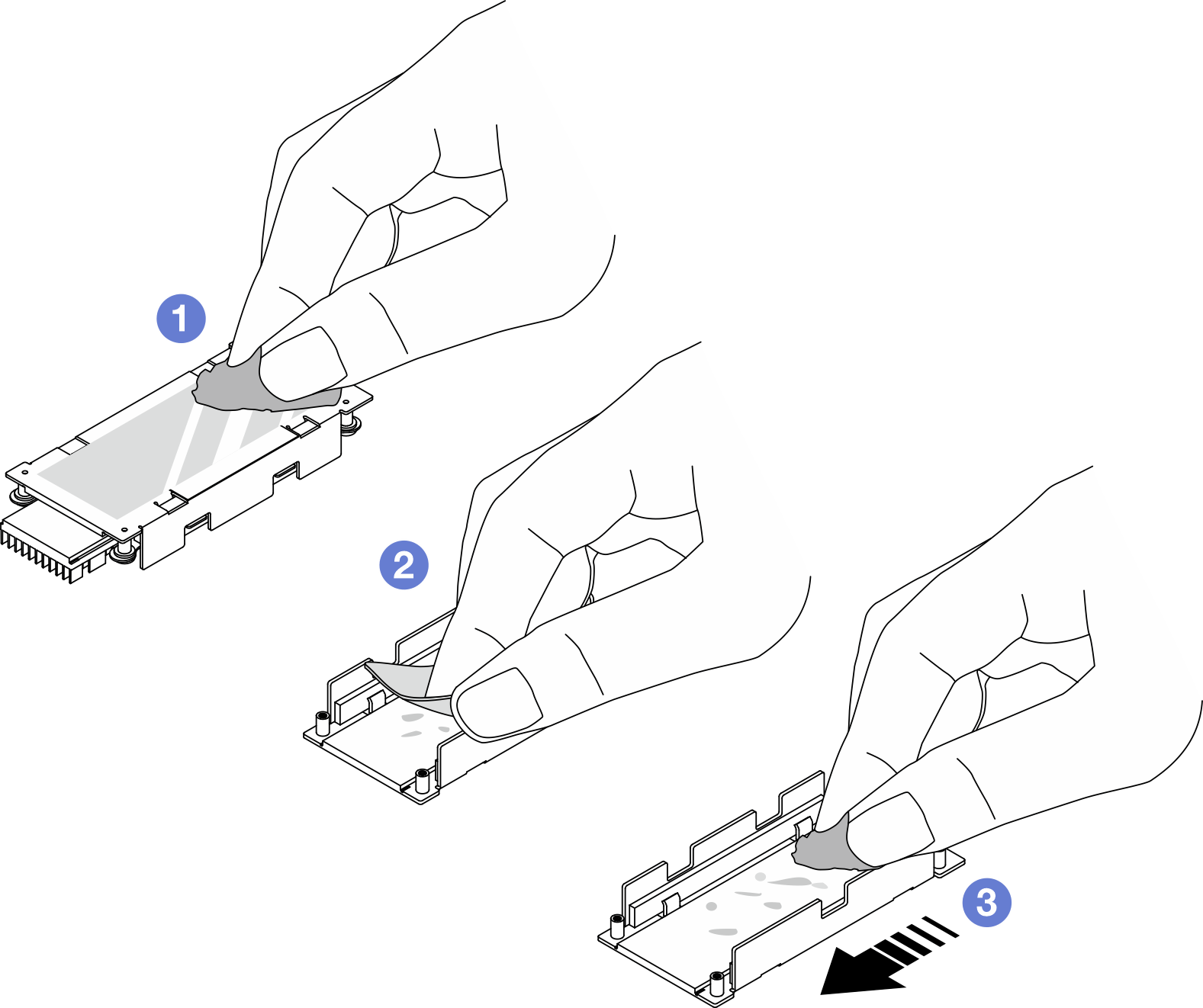

    그림 4. 방열판 및 바닥판 청소

    1. 알코올 청소 패드로 방열판 뒷면의 열 패드 잔여물을 닦아냅니다.
    2. 하단 플레이트의 열 패드를 떼어냅니다.
    3. 알코올 청소 타월을 한 방향으로 문질러 잔여물을 닦아냅니다.

완료한 후

구성 요소 또는 옵션 장치를 반환하도록 지시받은 경우 모든 포장 지시사항을 따르고 제공되는 운송용 포장재를 사용하십시오.
