Hot-Swap-M.2-Laufwerkbaugruppe entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um eine Hot-Swap-M.2-Laufwerkbaugruppe zu entfernen.

Zu dieser Aufgabe

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Damit eine ordnungsgemäße Kühlung des Systems sichergestellt ist, darf der Server nicht länger als zwei Minuten ohne Laufwerk oder Abdeckblende in den einzelnen Laufwerkpositionen betrieben werden.

  • Wenn ein oder mehrere NVMe Solid-State-Laufwerke entfernt werden, wird empfohlen, diese zunächst über das Betriebssystem zu deaktivieren.

  • Bevor Sie Entfernungen oder Änderungen an Laufwerken, Laufwerkcontrollern (einschließlich Controllern, die in die Systemplatine integriert sind), Rückwandplatinen für Laufwerke oder Laufwerkkabeln vornehmen, sichern Sie alle wichtigen Daten, die auf den Laufwerken gespeichert sind.

  • Bevor Sie eine Komponente einem RAID-Array (Laufwerk, RAID-Karte usw.) entfernen, sichern Sie alle RAID-Konfigurationsinformationen.

Vorgehensweise

  1. Entfernen Sie eine Hot-Swap-M.2-Laufwerkbaugruppe.
    1. Schieben Sie den Entriegelungshebel, um den Griff zu entriegeln.
    2. Drehen Sie den Griff in die geöffnete Position.
    3. Ziehen Sie die Laufwerkbaugruppe am Griff aus der Laufwerkposition heraus.

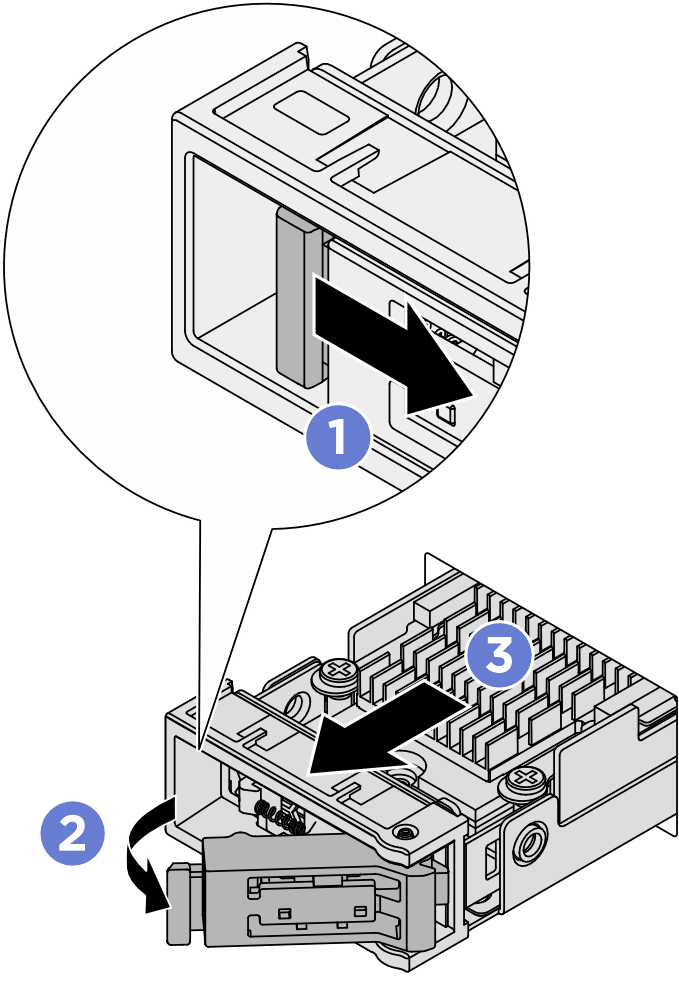

    Abbildung 1. Entfernen einer Hot-Swap-M.2-Laufwerkbaugruppe
    Removing a hot-swap M.2 drive assembly
  2. Installieren Sie so schnell wie möglich eine Laufwerkhalterung oder eine Austauschlaufwerkbaugruppe.
    1. Informationen zum Installieren einer Austauschlaufwerkbaugruppe finden Sie unter Hot-Swap-M.2-Laufwerkbaugruppe installieren.
    2. Wenn keine Austauschlaufwerkbaugruppe installiert werden soll, installieren Sie eine Laufwerkhalterung in der freien Laufwerkposition, um eine ausreichende Systemkühlung zu gewährleisten. Informationen zum Trennen der Laufwerkhalterung von der Hot-Swap-M.2-Laufwerkbaugruppe finden Sie unter M.2-Laufwerkbaugruppe zerlegen.

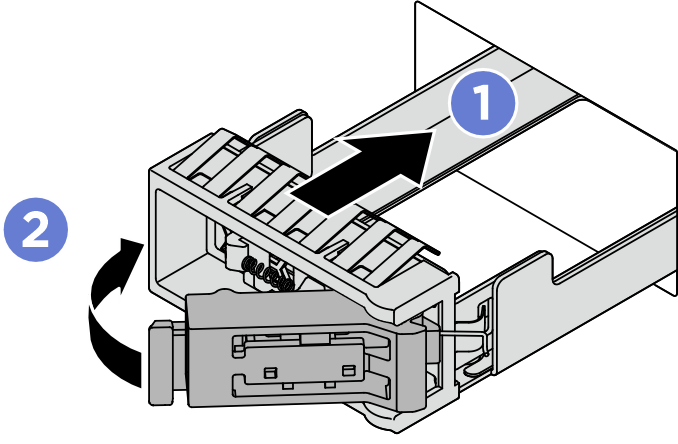

      Abbildung 2. Installieren einer M.2-Laufwerkhalterung
      Installing an M.2 drive tray
      • Stellen Sie sicher, dass sich der Griff in geöffneter Position befindet. Richten Sie die Halterung dann an den Führungsschienen der Position aus und schieben Sie die Halterung vorsichtig bis zum Anschlag in die Position.
      • Drehen Sie den Griff in die vollständig geschlossene Position, bis die Verriegelung des Griffs einrastet.

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
