Extracción de un conjunto de unidad M.2 de intercambio en caliente

Siga las instrucciones que aparecen en esta sección para quitar un conjunto de unidad M.2 de intercambio en caliente.

Acerca de esta tarea

Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Para asegurarse de disponer de la refrigeración suficiente del sistema, no utilice el servidor durante más de dos minutos sin una unidad o un relleno instalado en cada bahía.

  • Si hay una o más unidades de estado sólido NVMe que se van a quitar, se recomienda deshabilitarlas previamente a través del sistema operativo.

  • Antes de quitar o hacer cambios a las unidades de disco, los controladores de las unidades de disco (incluidos los controladores que están integrados en la placa del sistema), las placas posteriores de la unidad de disco o los cables de la unidad de disco, realice una copia de seguridad de todos los datos importantes que se encuentran almacenados en las unidades.

  • Antes de quitar cualquier componente de una matriz RAID (unidad, tarjeta RAID, etc.), cree una copia de seguridad de toda la información de configuración de RAID.

Procedimiento

  1. Quite un conjunto de unidad M.2 de intercambio en caliente.
    1. Deslice el pestillo deliberación para desbloquear la manilla.
    2. Haga girar la manija hasta la posición de apertura.
    3. Sujete el asa y deslice el conjunto de la unidad hacia fuera para quitarlo de la bahía de la unidad.

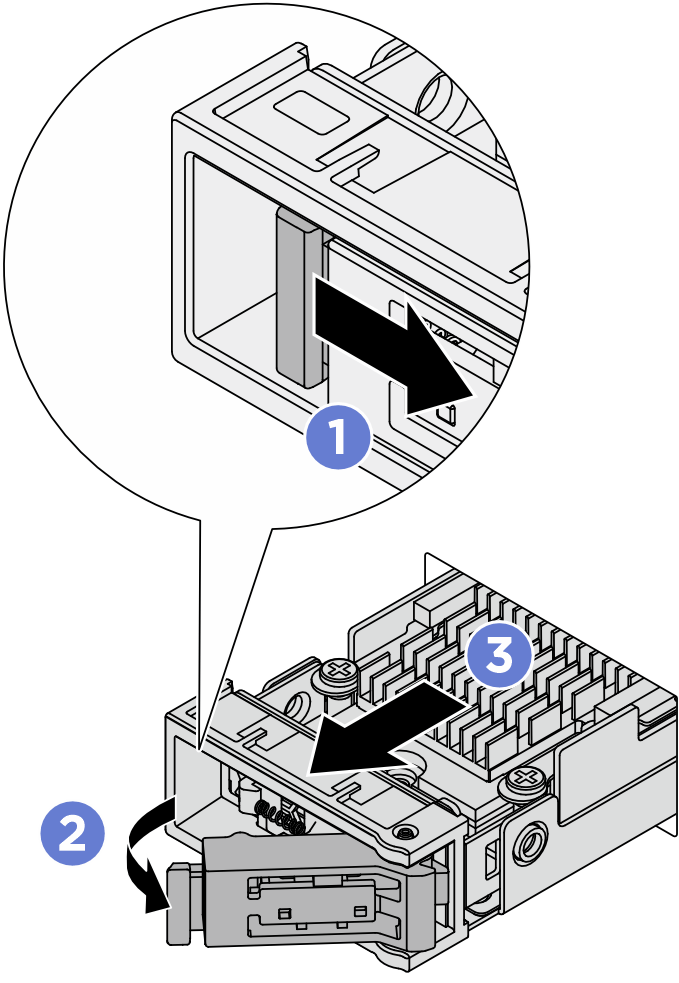

    Figura 1. Extracción de un conjunto de unidad M.2 de intercambio en caliente
    Removing a hot-swap M.2 drive assembly
  2. Instale una bandeja de unidad o un conjunto de unidad de sustitución lo antes posible.
    1. Para instalar un conjunto de la unidad de sustitución, consulte Instalación de un conjunto de unidad M.2 de intercambio en caliente.
    2. Si no se va a instalar ningún conjunto de unidad de sustitución, instale una bandeja de unidad en la bahía de unidad vacía para una refrigeración suficiente del sistema. Para separar la bandeja de unidad del conjunto de unidad M.2 de intercambio en caliente, consulte Desensamblaje de un conjunto de unidad M.2.

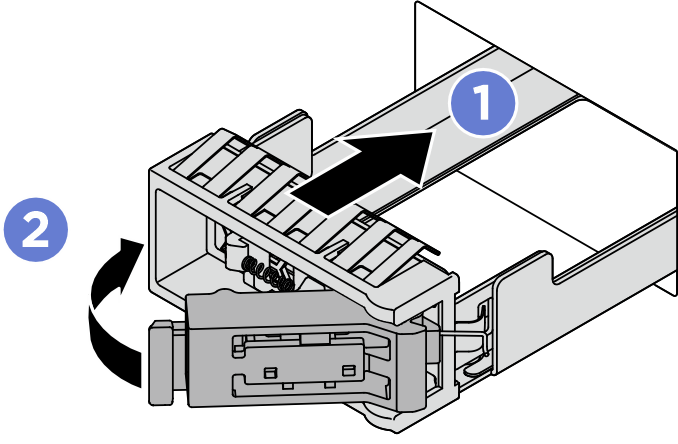

      Figura 2. Instalación de una bandeja de unidad M.2
      Installing an M.2 drive tray
      • Asegúrese de que el asa esté en la posición de abierta. A continuación, alinee la bandeja con los rieles guía de la bahía y empuje suavemente la bandeja hacia la bahía hasta que se detenga.
      • Gire el asa a la posición completamente cerrada hasta que el pestillo del asa encaje.

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
