Sustitución del conjunto de expansión posterior y el adaptador PCIe
Siga las instrucciones que aparecen en esta sección para quitar e instalar un conjunto de expansión posterior y un adaptador PCIe. El adaptador PCIe puede ser una tarjeta Ethernet, un adaptador de host bus (RAID), un adaptador RAID, un adaptador SSD PCIe de complemento, un adaptador Ethernet o cualquier otro adaptador PCIe admitido. Los adaptadores PCIe varían según el tipo, pero los procedimientos de instalación y extracción son los mismos.
Para sustituir compartimiento de expansión 3FH para Neptune Core Module, consulte Sustitución del Lenovo Processor Neptune Core Module (solamente para técnicos de servicio expertos).
Para sustituir las unidades de procesamiento de gráficos (GPU), consulte Sustitución de GPU.
Para sustituir los comportamientos de expansión M.2 1FH y 3FH, consulte Sustitución de placas posteriores de la unidad y del compartimiento de la unidad M.2.
Para configuraciones con un compartimiento de la unidad trasera de 8 unidades de 2,5", se necesita un destornillador plano o una moneda para liberar el pestillo de un cable externo enchufable de factor de forma pequeño (SFP) conectado a un adaptador PCIe en la ranura 1 o 5.

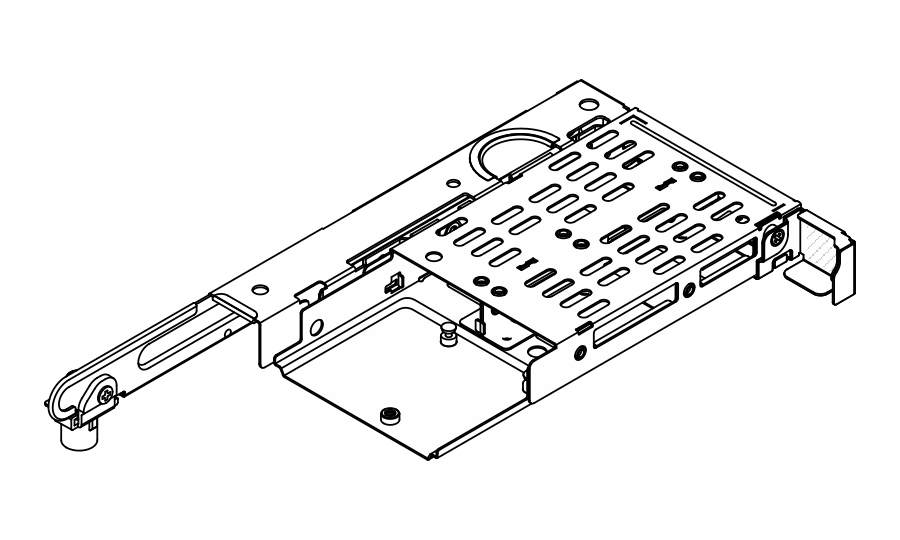

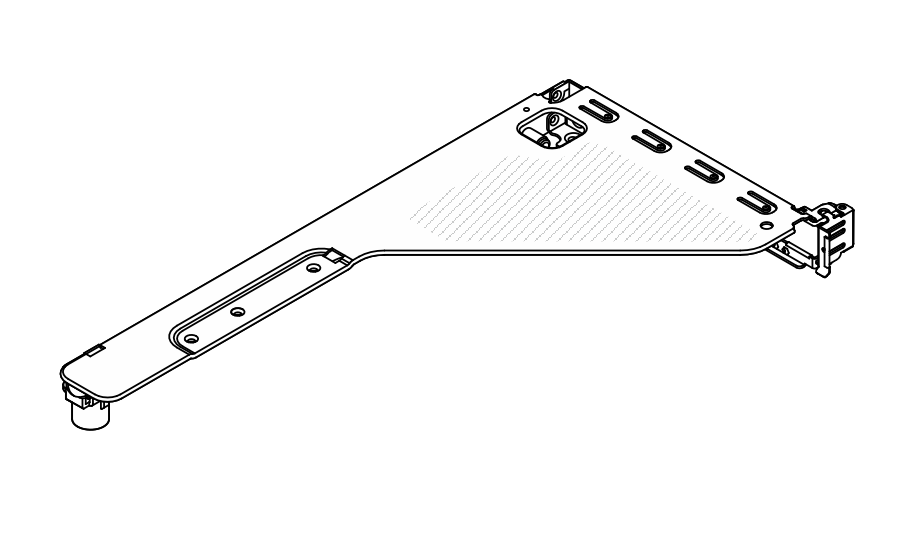

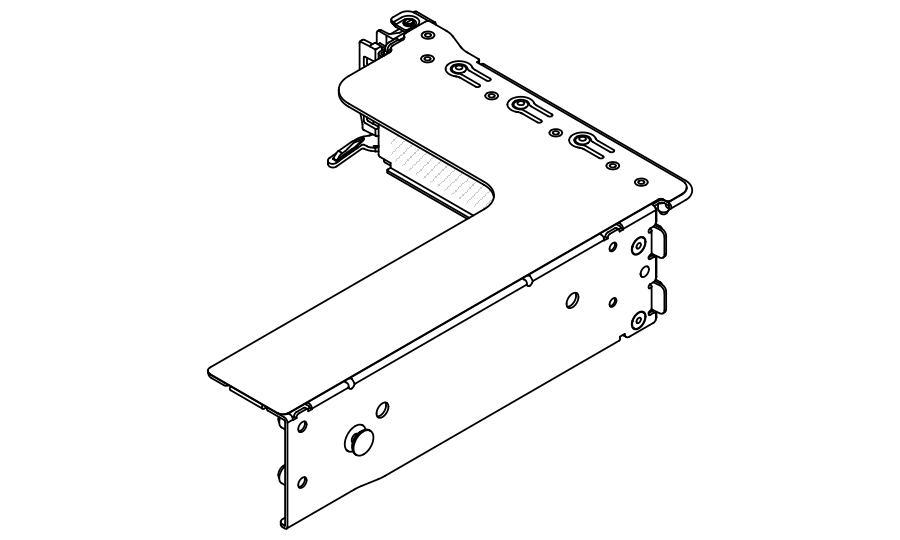

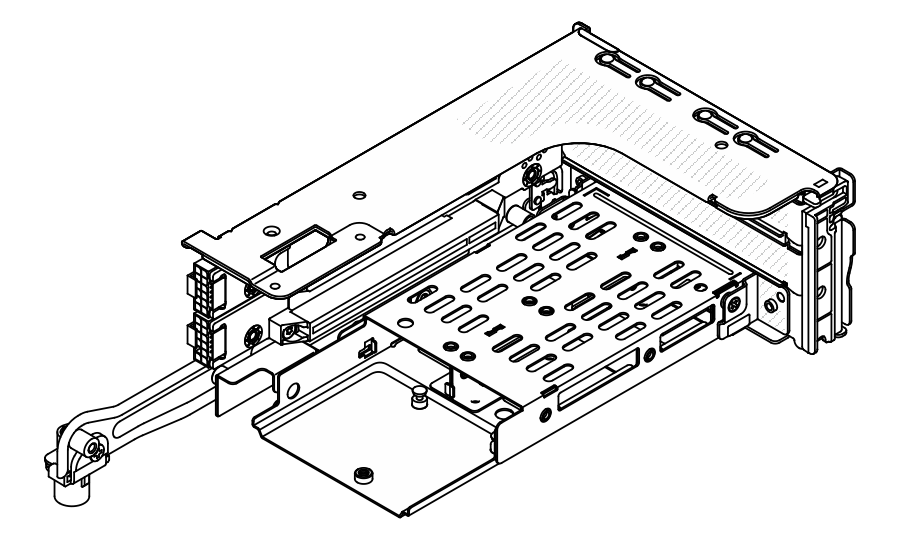

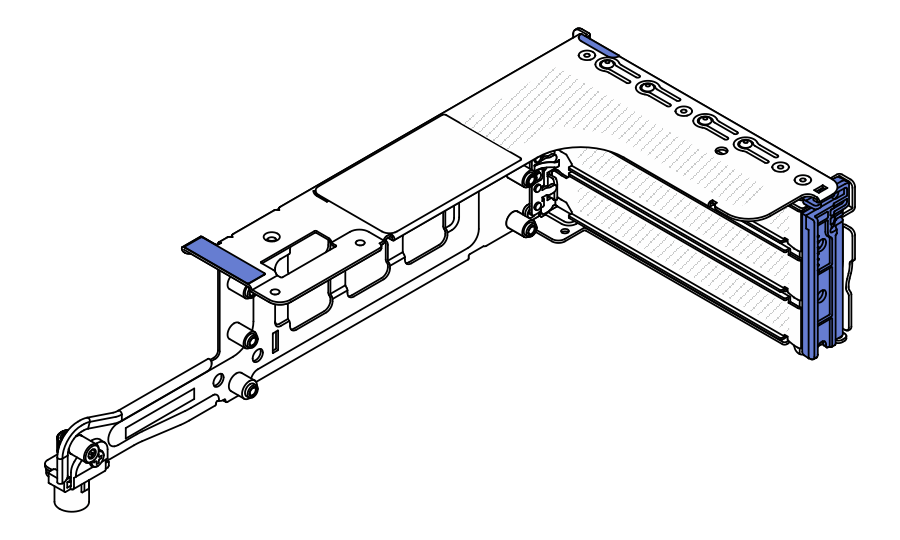

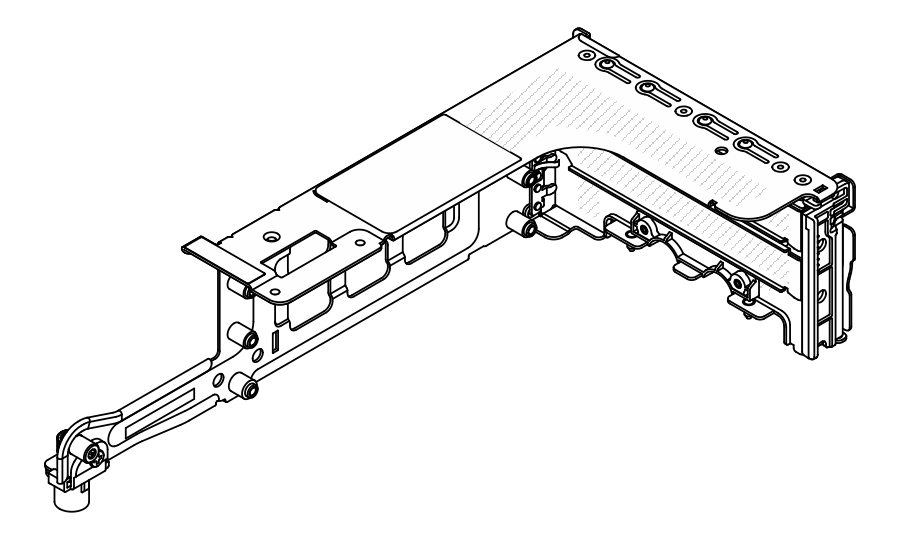

| Configuración del servidor | Compartimiento de la tarjeta de expansión 1 | Compartimiento de la tarjeta de expansión 2 | Compartimiento de la tarjeta de expansión 3 | Compartimiento de la tarjeta de expansión 4 |
|---|---|---|---|---|
| Configuración con 10 ranuras de PCIe |
|
|
|
|
| Configuración con un compartimiento de la unidad trasera de 4 unidades de 2,5” |
|
|
| N/A |
| Configuración con un compartimiento de la unidad posterior de 8 unidades de 2,5" |
|
|
| N/A |
| Configuración con un compartimiento de la unidad posterior de 4 unidades de 3,5" | N/A |
|
| N/A |
