更換背面擴充卡組件和 PCIe 配接卡
請依照本節中的指示卸下和安裝背面擴充卡組件和 PCIe 配接卡。PCIe 配接卡可以是乙太網路卡、主機匯流排配接卡、RAID 配接卡、附加 PCIe SSD 配接卡或其他任何支援的 PCIe 配接卡。雖然 PCIe 配接卡視類型而異,但是安裝和卸下的程序都相同。
擴充卡匣因伺服器背面配置而異。
註
如需更換 Neptune Core Module 的 3FH 擴充卡匣相關資訊,請參閱更換 Lenovo Processor Neptune Core Module(僅限經過培訓的維修技術人員)。
有關更換圖形處理單元 (GPU),請參閱更換 GPU。
有關更換 1FH 和 3FH M.2 擴充卡匣,請參閱更換 M.2 框架和硬碟背板。
針對具有 8 x 2.5 吋後方框架的配置,需使用平頭螺絲起子或硬幣來鬆開連接至插槽 1 或插槽 5 的 PCIe 配接卡上的外部小型可插拔 (SFP) 纜線的閂鎖。

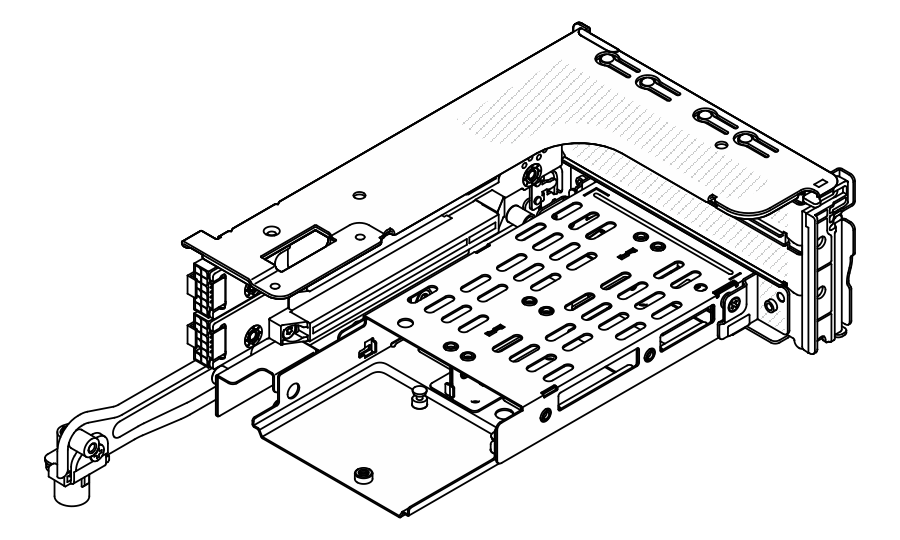

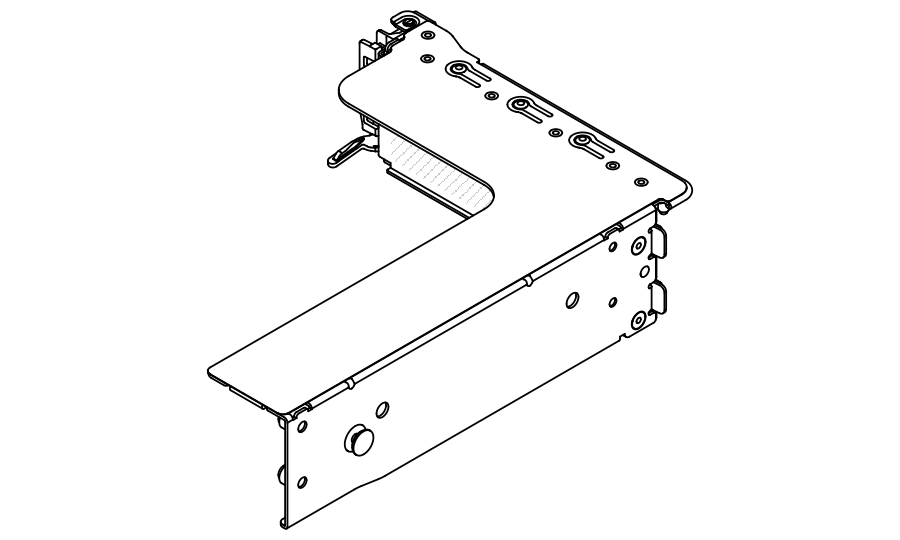

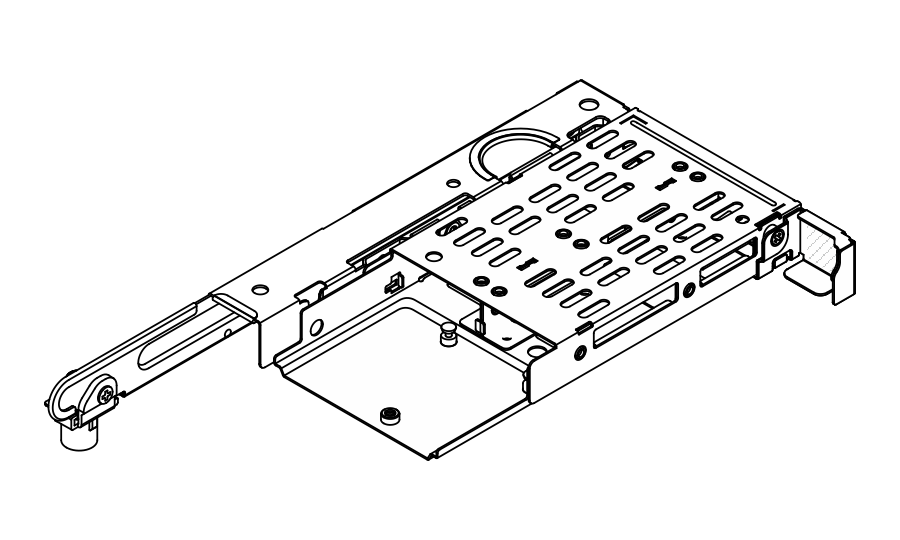

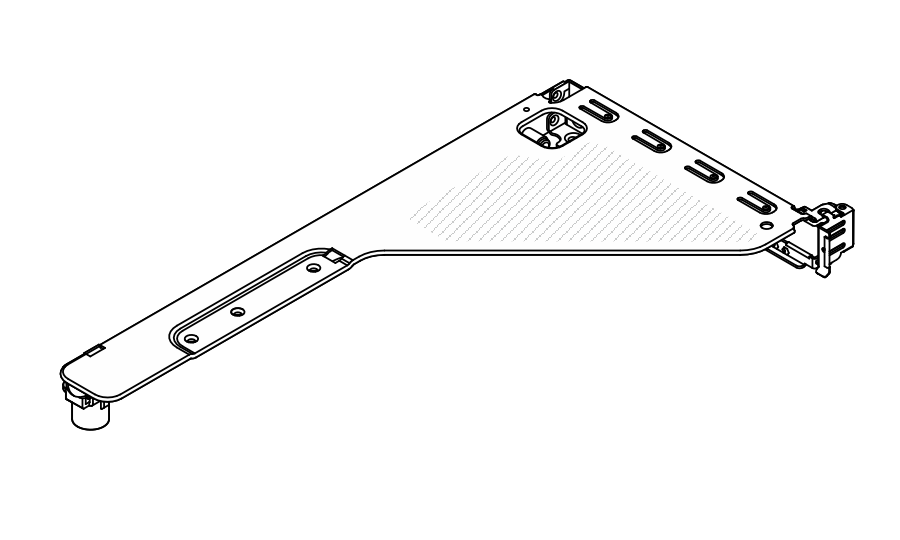

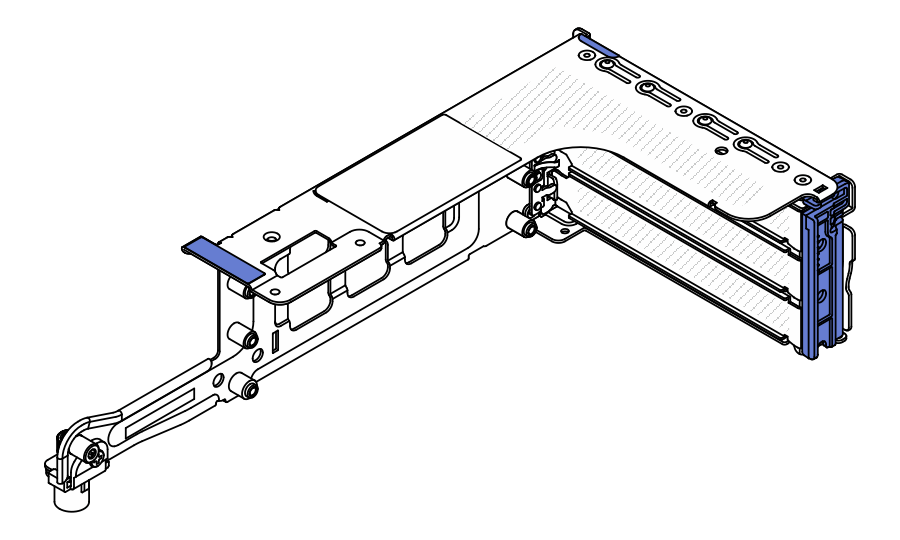

伺服器配置 | 擴充卡匣 1 | 擴充卡匣 2 | 擴充卡匣 3 | 擴充卡匣 4 |
---|---|---|---|---|
配置為 10 個 PCIe 插槽 |
|
|
|
|
配置為 4 x 2.5 吋背面框架 |
|
|
| 不適用 |
配置為 8 x 2.5 吋背面框架 |
|
|
| 不適用 |
配置為 4 x 3.5 吋背面框架 | 不適用 |
|
| 不適用 |
