ประกอบส่วนประกอบไดรฟ์ M.2

ทำตามคำแนะนำในส่วนนี้เพื่อประกอบส่วนประกอบไดรฟ์ M.2

เกี่ยวกับงานนี้

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

ขั้นตอน

  1. หากจำเป็น ให้ติดตั้งตัวระบายความร้อนใหม่ลงในไดรฟ์ M.2
    1. ก่อนติดตั้งตัวระบายความร้อนใหม่ลงในไดรฟ์ M.2 ให้ลอกฟิล์มบนแผ่นระบายความร้อนออก

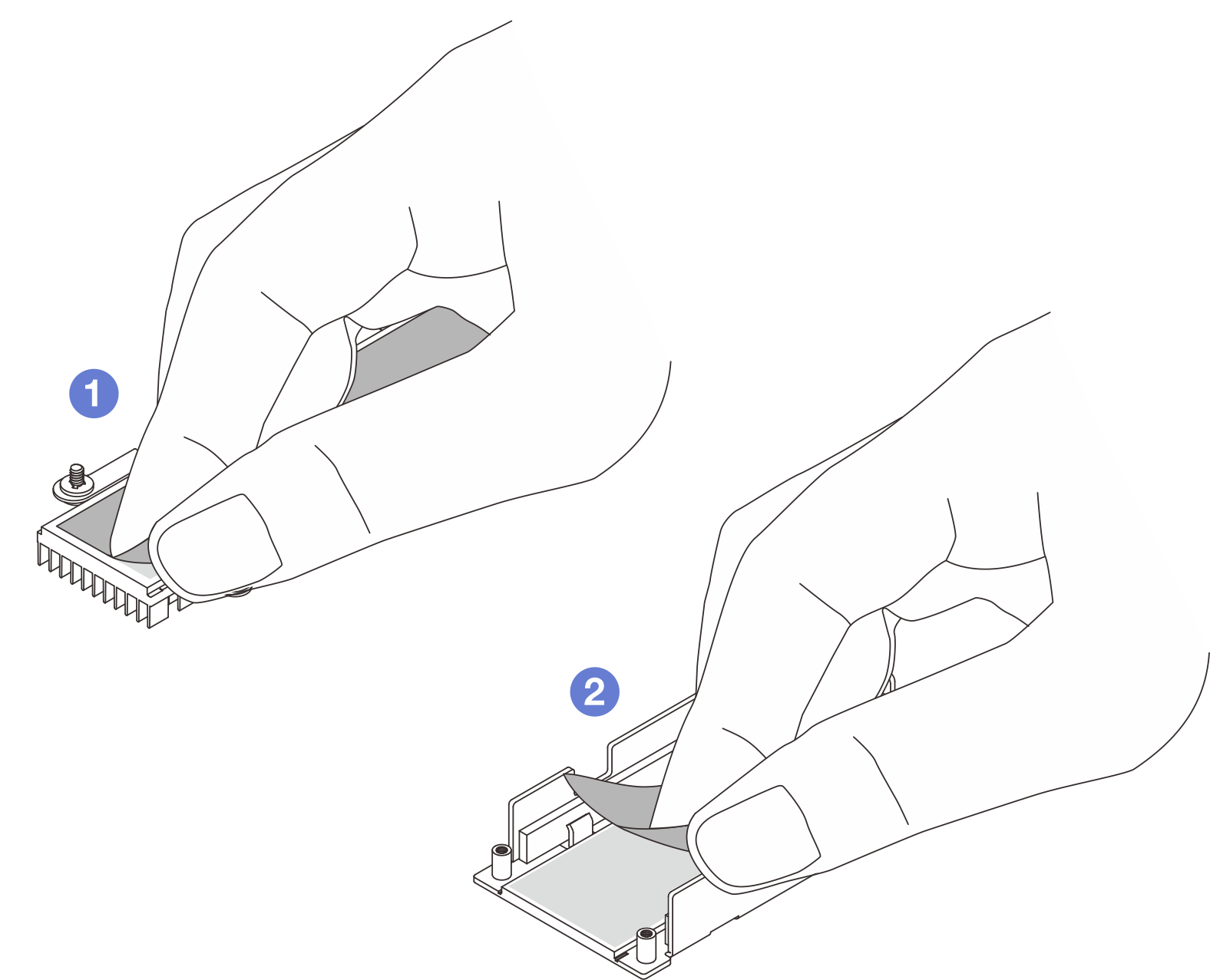

      รูปที่ 1. ลอกฟิล์มออก

      • ลอกฟิล์มบนแผ่นระบายความร้อนที่ตัวระบายความร้อนออก
      • ลอกฟิล์มบนแผ่นระบายความร้อนบนถาดออก
    2. ติดตั้งตัวระบายความร้อนและไดรฟ์ M.2

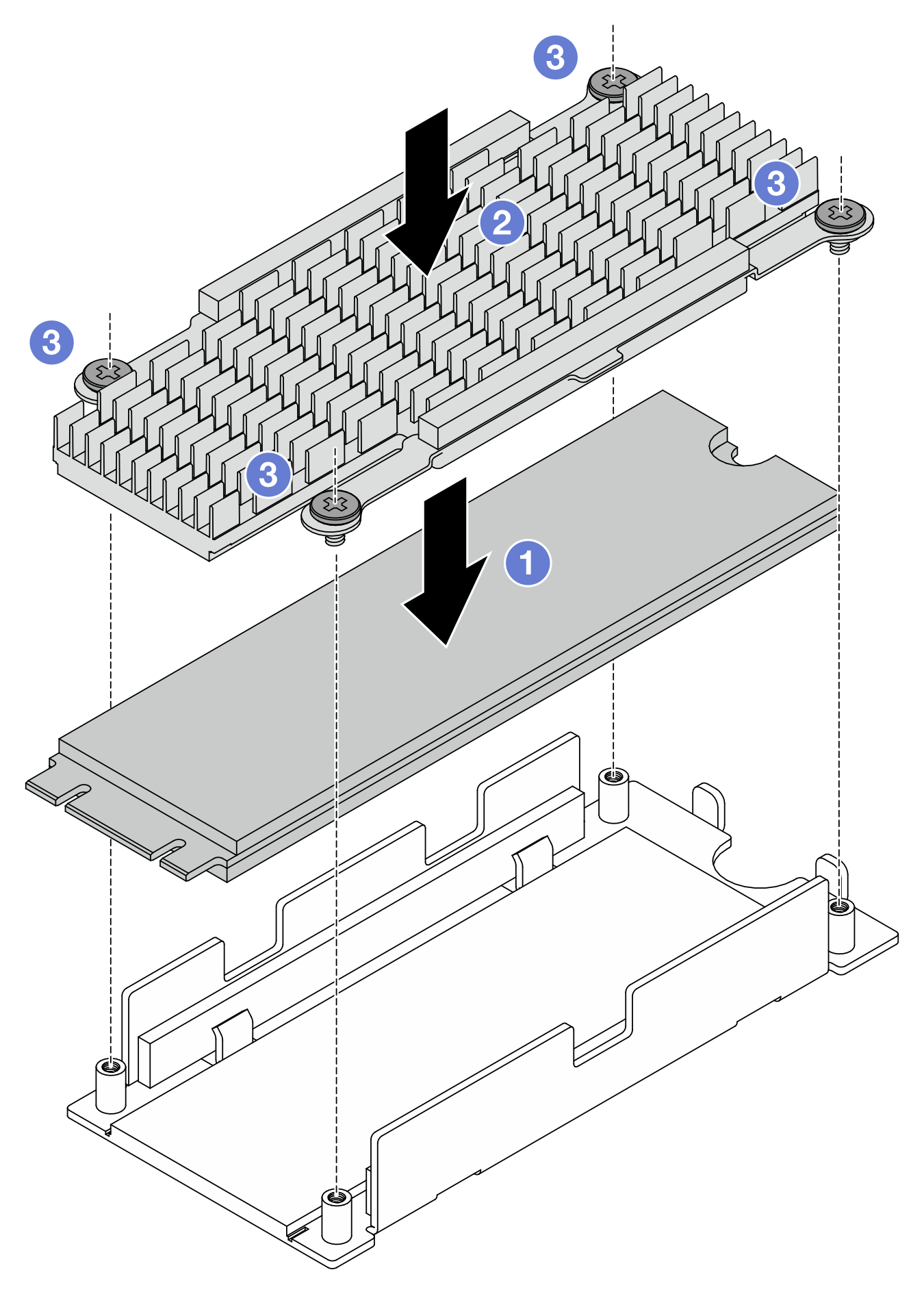

      รูปที่ 2. การติดตั้งไดรฟ์ M.2

      • วางไดรฟ์ M.2 บนแผ่นด้านล่าง
      • จัดตำแหน่งตัวระบายความร้อนให้ตรงกับหมุดนำร่องบนถาดไดรฟ์
      • ขันสกรูสี่ตัวเพื่อยึดไดรฟ์และตัวระบายความร้อนให้แน่น
  2. ติดตั้งอินเทอร์โพเซอร์ M.2 เข้ากับถาด

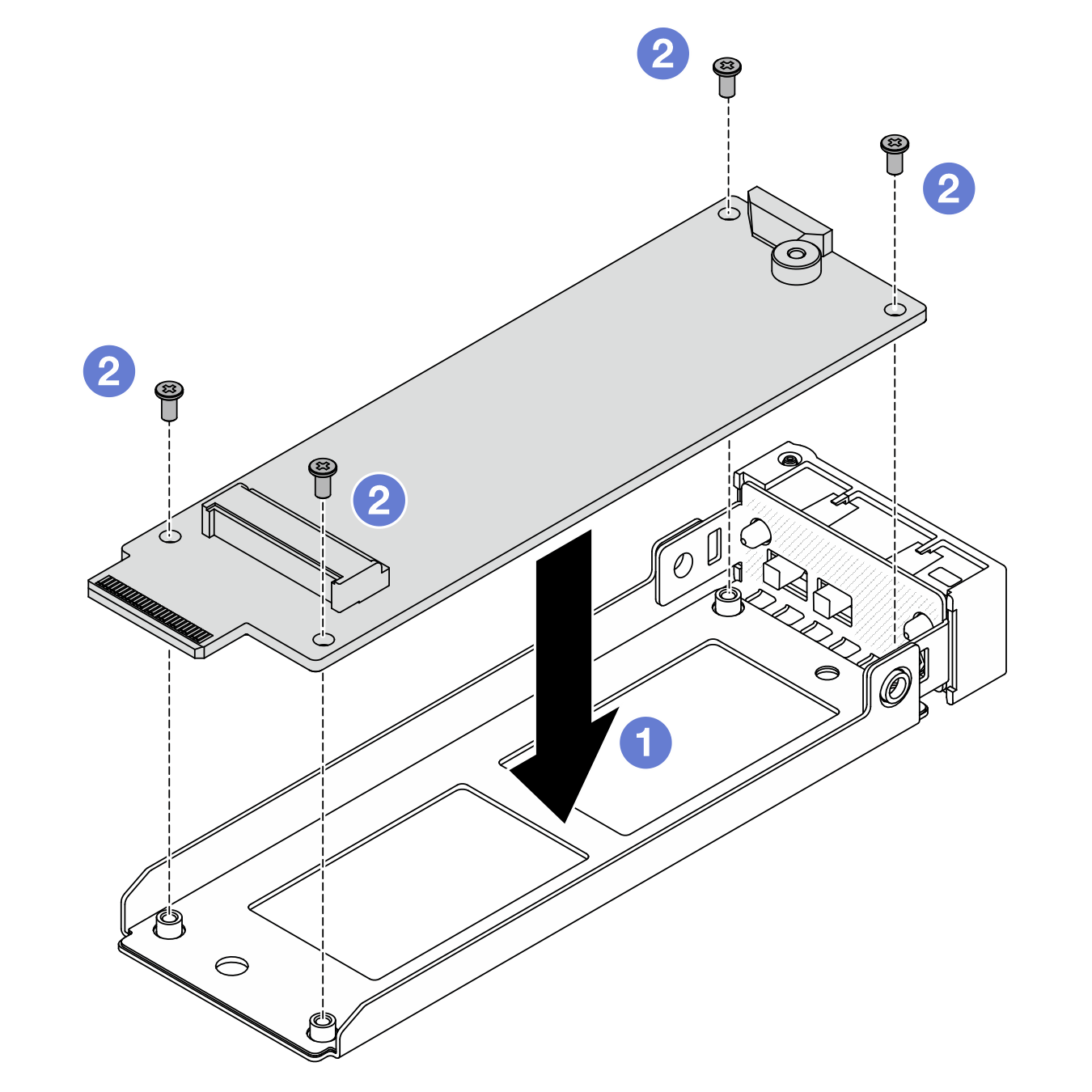

    รูปที่ 3. การติดตั้งอินเทอร์โพเซอร์ M.2

    1. จัดตำแหน่งอินเทอร์โพเซอร์ให้ตรงกับหมุดนำร่องบนถาดอินเทอร์โพเซอร์
    2. ขันสกรูสี่ตัวเพื่อยึดอินเทอร์โพเซอร์ให้แน่น
  3. ติดตั้งไดรฟ์ M.2 พร้อมตัวระบายความร้อนเข้ากับอินเตอร์โพสเซอร์

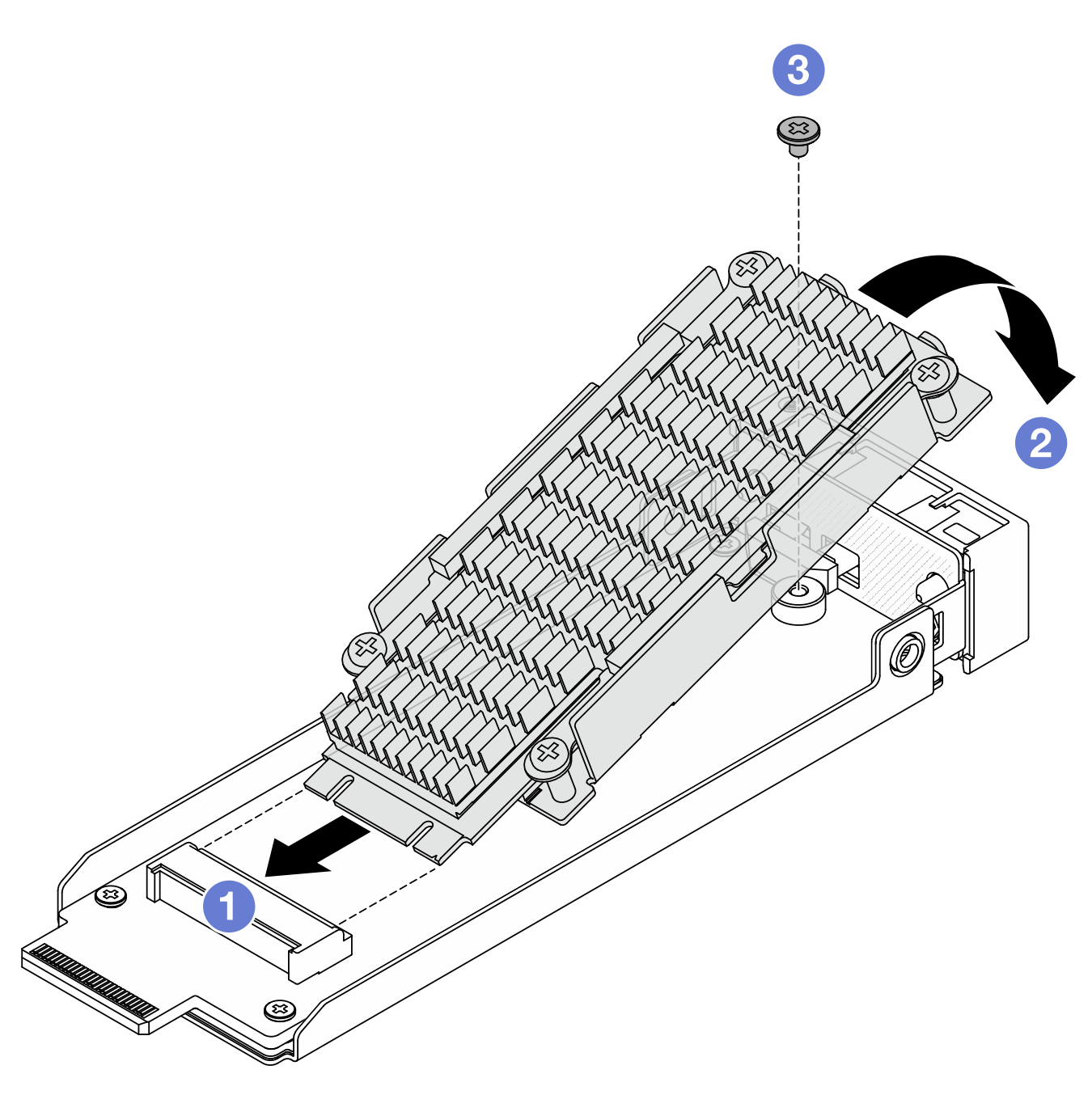

    รูปที่ 4. การติดตั้งไดรฟ์ M.2 พร้อมตัวระบายความร้อน

    1. ยึดไดรฟ์ M.2 ที่มีตัวระบายความร้อนให้ตรงมุม แล้วเสียบไดรฟ์เข้ากับช่องเสียบอินเตอร์โพสเซอร์
    2. กดไดรฟ์ลงไปที่อินเทอร์โพเซอร์
    3. ขันสกรูหนึ่งตัวให้แน่นเพื่อยึดไดรฟ์
หลังจากดำเนินการเสร็จ

ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
