Remplacement de GPU
Suivez les instructions de cette section pour retirer et installer un adaptateur GPU dans des configurations avec grille d'aération GPU.
Remarque
Pour connaître la procédure de remplacement d'un adaptateur GPU dans les configurations avec une grille d'aération standard, voir Remplacement de l'assemblage de cartes mezzanines et de l'adaptateur PCIe arrière.
Grille d'aération | Adaptateurs pris en charge |

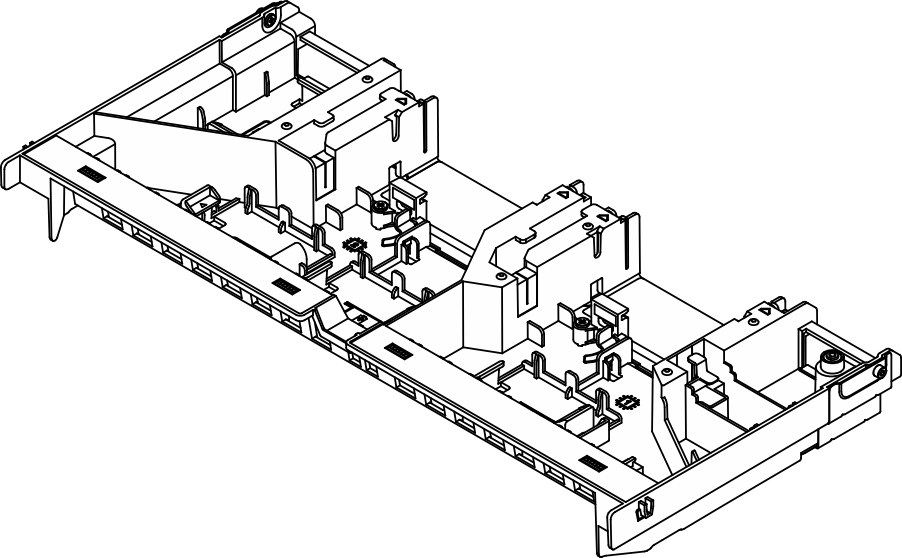

Grille d’aération standard![]() | ≤ 75 W |

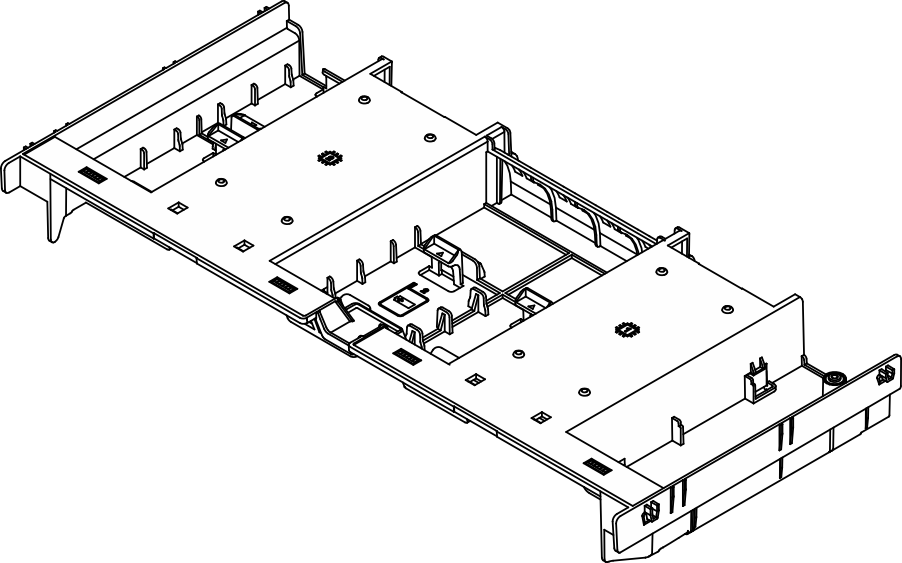

Grille d’aération GPU![]() | > 75 W |
Selon le scénario d'utilisation, il peut être nécessaire d'installer les obturateurs suivants sur la grille d'aération GPU.
Obturateur | Méthode d’installation |
---|---|

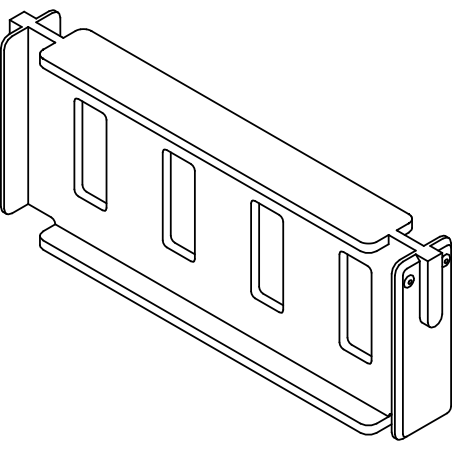

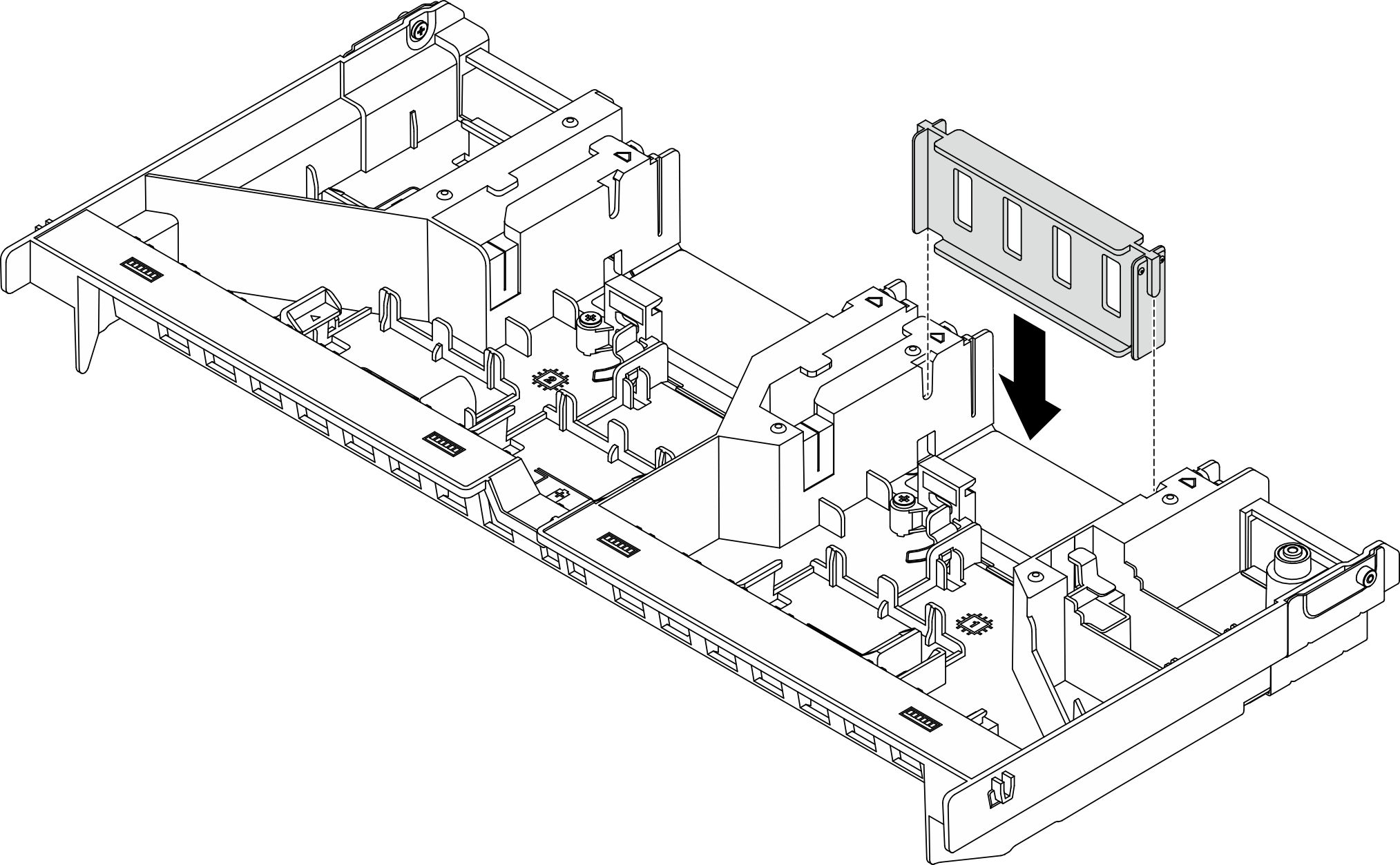

Obturateur de grille d’aération GPU![]() Cet obturateur est nécessaire lorsqu’aucun adaptateur n’est monté sur l’assemblage de cartes mezzanines 2 ou 3. | ![]() |

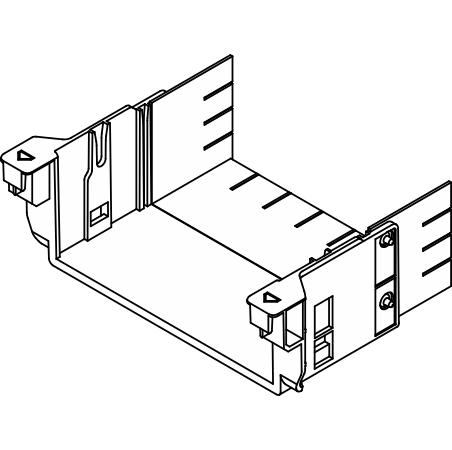

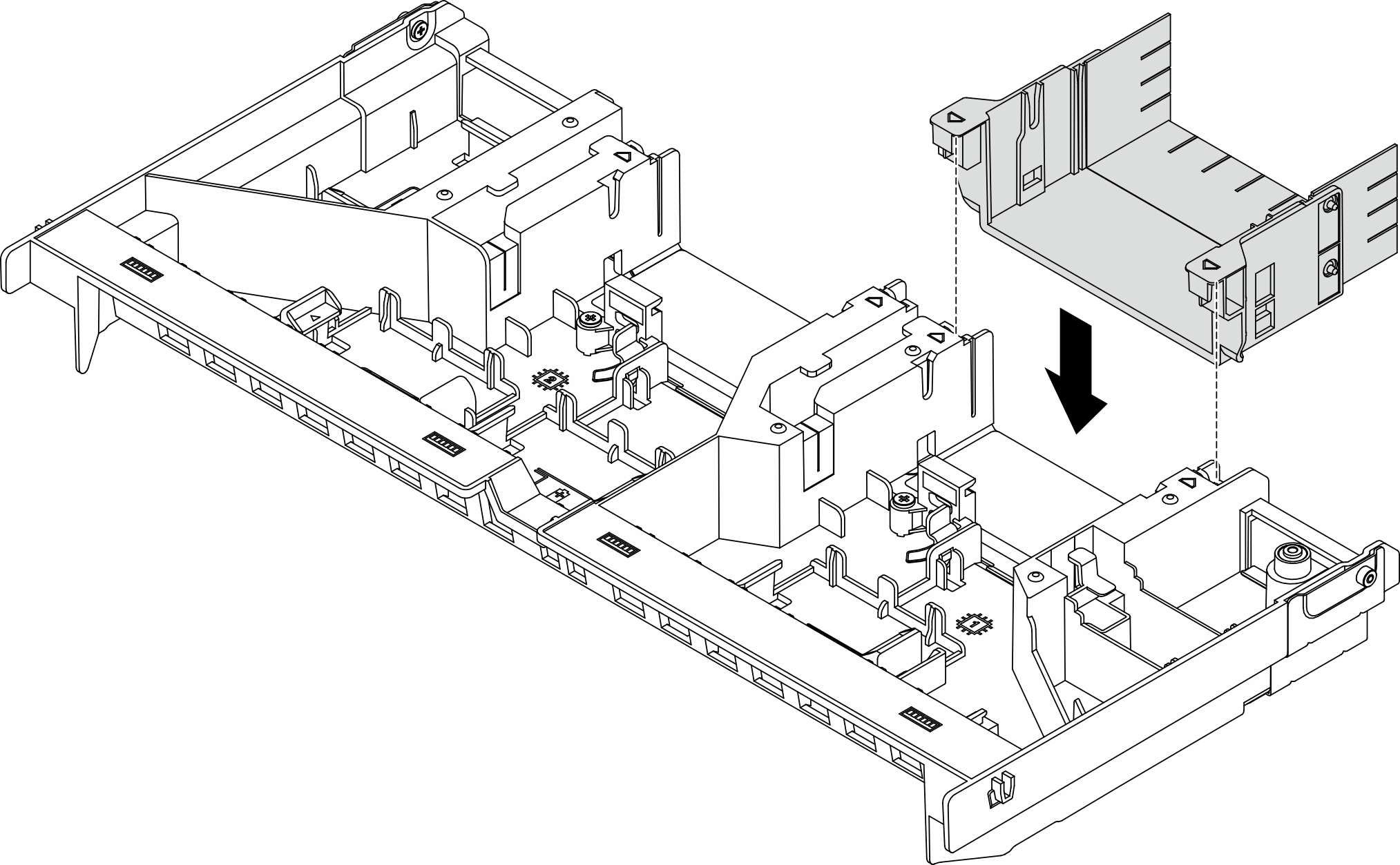

Obturateur d’emplacement supérieur![]() Cet obturateur est nécessaire lorsqu’un adaptateur d’une longueur supérieure ou égale aux 3/4 de la longueur totale est monté dans l’emplacement 4/7 et que l’emplacement 3/6 est vide. | ![]() |

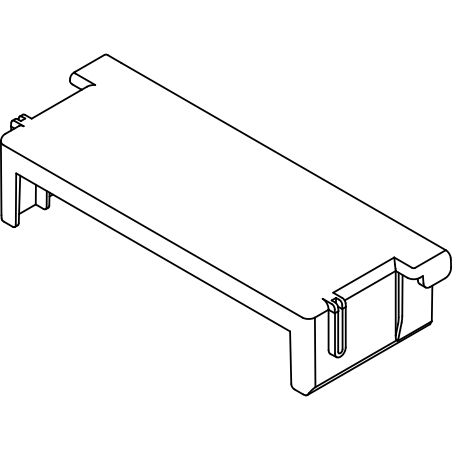

Obturateur demi-longueur (HL)![]() Cet obturateur est nécessaire lorsqu’un adaptateur demi-longueur est monté dans l’emplacement 3/4 (assemblage de cartes mezzanines 2) ou 6/7 (assemblage de cartes mezzanines 3). | ![]() |
