Installation du fond de panier d'unité avant

Suivez les instructions de cette section pour installer le fond de panier d'unité 2,5 ou 3,5 pouces avant.

À propos de cette tâche

  • Le serveur prend en charge jusqu'à trois fonds de panier d'unité 2,5 pouces avant des types répertoriés ci-dessous. L’emplacement d’installation des fonds de panier varie en fonction du type et du nombre de fonds de panier.

    • Fond de panier à 8 baies SAS/SATA 2,5 pouces

    • Fond de panier à 8 baies AnyBay 2,5 pouces

    • Fond de panier à 8 baies NVMe 2,5 pouces

    Remarque
    Le fond de panier AnyBay et le fond de panier NVMe répertoriés ci-dessus utilisent la même carte à circuits imprimés physique. La différence réside dans les connecteurs du fond de panier qui sont connectés : NVMe et SAS/SATA, ou uniquement NVMe.
  • Le serveur prend en charge les types suivants de fonds de panier d'unité 3,5 pouces avant :

    • Fond de panier SAS/SATA 3,5 pouces à 12 baies

    • Fond de panier à 12 baies AnyBay 3,5 pouces

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

Procédure

  1. Mettez l’emballage antistatique contenant le nouveau composant en contact avec une zone extérieure non peinte du serveur. Ensuite, déballez le nouveau composant et posez-le sur une surface de protection électrostatique.
  2. Installation du fond de panier d’unité avant.
    Remarque
    Selon le type spécifique de votre fond de panier, il est possible que celui-ci diffère légèrement de l’illustration présentée.

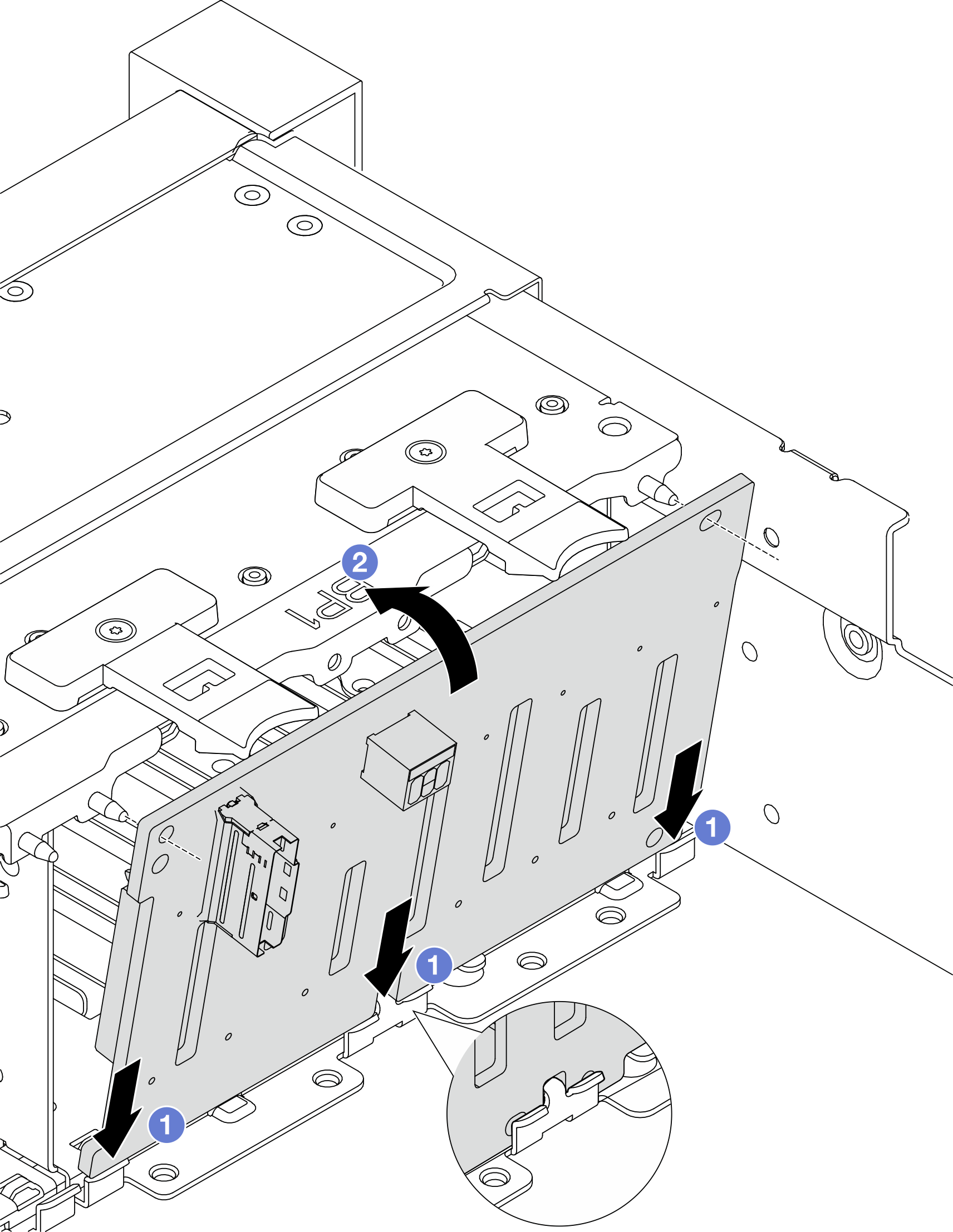

    Figure 1. Installation du fond de panier d'unité 2,5 pouces avant
    Installing the front 2.5-inch drive backplane
    1. Alignez la partie inférieure du fond de panier sur les emplacements du châssis, puis abaissez le fond de panier dans le châssis.
    2. Alignez les trous du fond de panier sur les broches du châssis, puis appuyez sur le fond de panier pour l'installer. Les pattes de déverrouillage fixent le fond de panier.

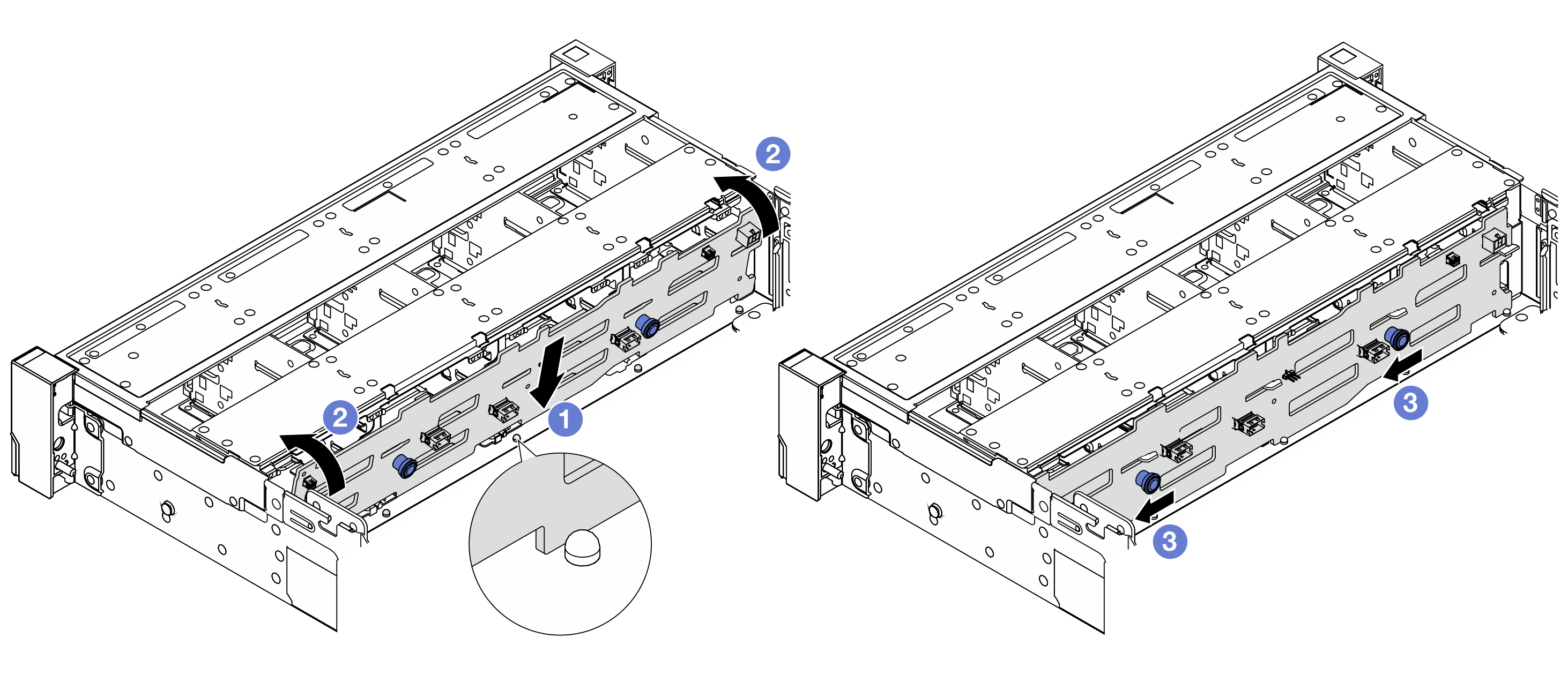

    Figure 2. Installation du fond de panier d'unité 3,5 pouces avant
    Installing the front 3.5-inch drive backplane
    1. Alignez le bas du fond de panier sur le châssis, puis abaissez-le dans le châssis.
    2. Faites pivoter le fond de panier en position verticale. Assurez-vous que les quatre crochets du châssis passent par les trous correspondants dans le fond de panier.
    3. Faites glisser le fond de panier comme indiqué jusqu'à ce qu'il soit correctement en place.
  3. Connectez les câbles au fond de panier d’unité. Voir Cheminement interne des câbles.

Après avoir terminé

  1. Réinstallez l’ensemble des unités et des obturateurs (le cas échéant) dans les baies d’unité. Pour plus d'informations, voir Installation d'une unité remplaçable à chaud de 2,5 ou 3,5 pouces.

  2. Si vous l'avez retiré, réinstallez le boîtier du ventilateur système. Voir Installation du boîtier de ventilateur système.

  3. Terminez le remplacement des composants. Pour plus d’informations, voir Fin du remplacement des composants.
