Retrait du fond de panier d'unité avant

Suivez les instructions de cette section pour retirer le fond de panier d'unité 2,5 ou 3,5 pouces avant.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

  1. Préparez-vous à cette tâche.
    1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder au carter supérieur, ou retirez le serveur de l’armoire. Voir Remplacement du serveur.
    2. Retirez l’ensemble des unités et des obturateurs installés (le cas échéant) des baies d’unité. Pour plus d'informations, voir Retrait d'une unité remplaçable à chaud de 2,5 ou 3,5 pouces.
    3. Retirez le carter supérieur. Pour plus d'informations, voir Retrait du carter supérieur.
    4. Retirez le boîtier de ventilateur système pour faciliter l’opération, si nécessaire. Pour plus d'informations, voir Retrait du boîtier de ventilateur système.
  2. Prenez en note les connexions des câbles sur le fond de panier, puis débranchez les câbles du fond de panier.
  3. Retirez le fond de panier d'unité avant.
    Remarque
    Selon le type spécifique de votre fond de panier, il est possible que celui-ci diffère légèrement de l’illustration présentée.

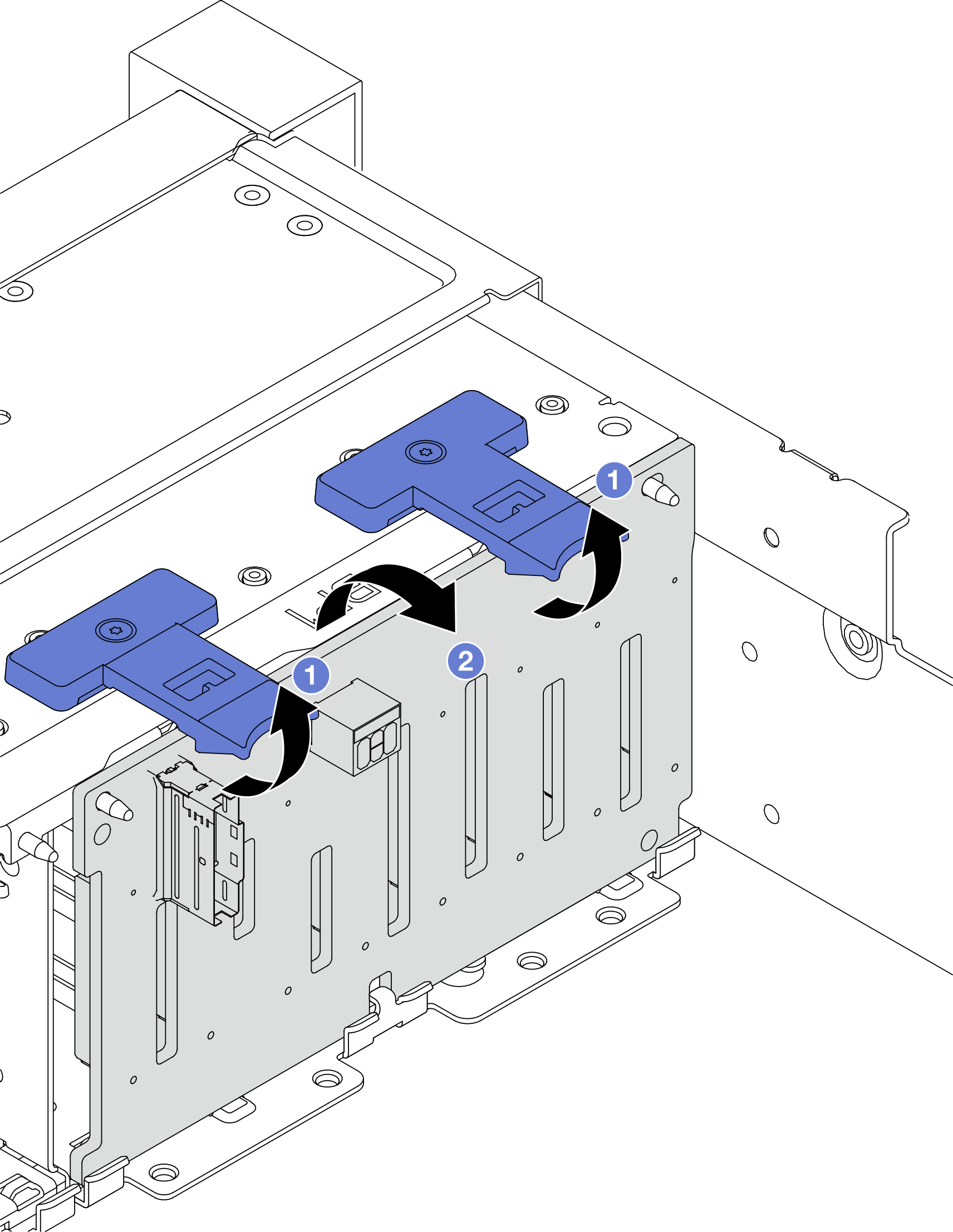

    Figure 1. Retrait du fond de panier d'unité 2,5 pouces avant
    Removing the front 2.5-inch drive backplane
    1. Soulevez les pattes de déverrouillage.
    2. Faites pivoter le fond de panier vers le haut afin de le dégager des deux broches du châssis.

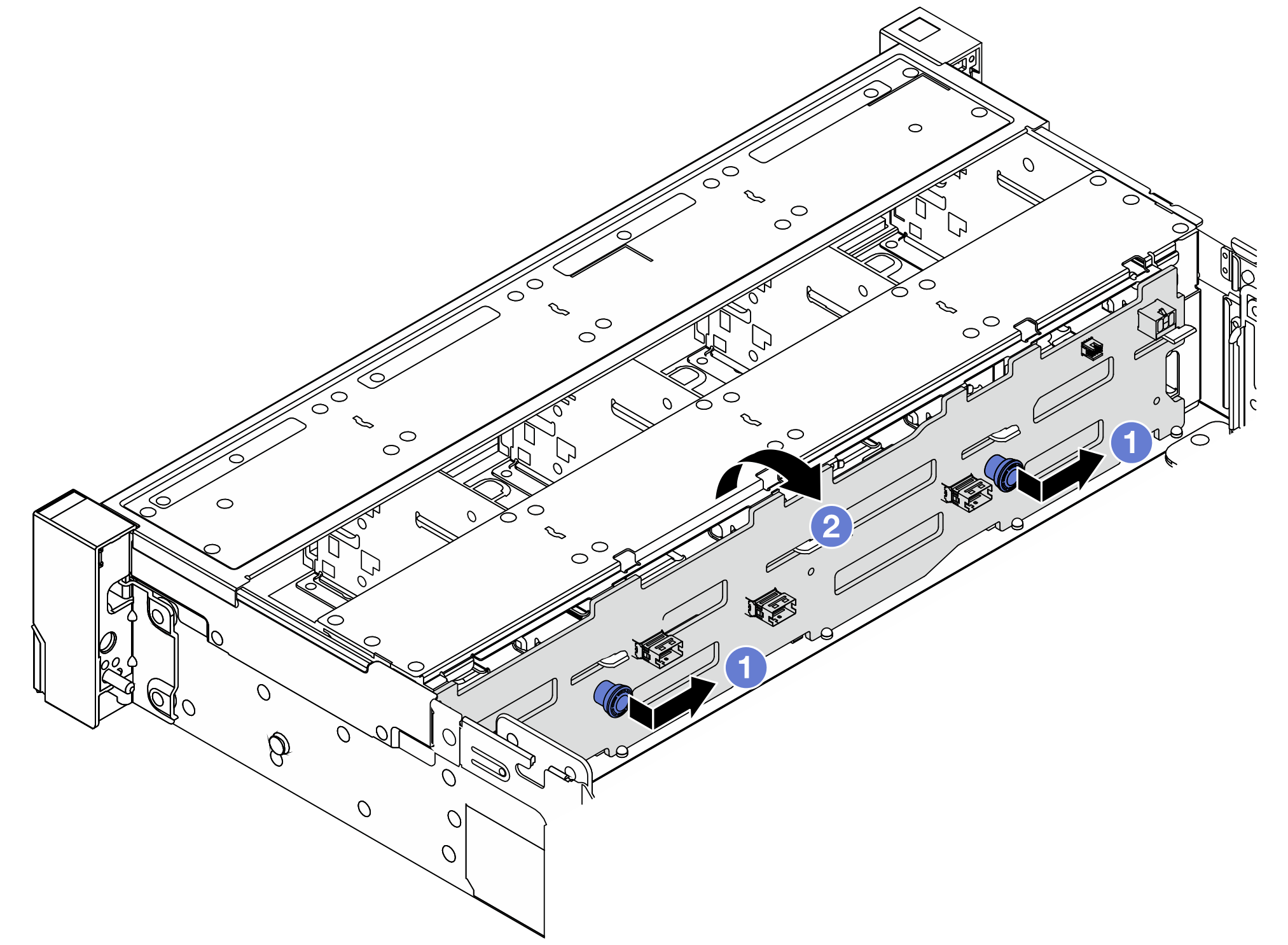

    Figure 2. Retrait du fond de panier d'unité 3,5 pouces avant
    Removing the front 3.5-inch drive backplane
    1. Tirez les pistons pour les retirer et faites glisser délicatement le fond de panier vers le côté dans la direction illustrée.
    2. Faites pivoter le fond de panier vers le bas afin de le dégager des quatre crochets du châssis. Ensuite, soulevez avec précaution le fond de panier afin de l’extraire du châssis.

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
