Снятие передней объединительной панели дисков

Следуйте инструкциям в этом разделе, чтобы снять переднюю объединительную панель для 2,5-дюймовых или 3,5-дюймовых дисков.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

  1. Выполните подготовительные действия для данной задачи.
    1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки. См. раздел Замена сервера.
    2. Извлеките из отсеков для дисков все установленные диски и заглушки (если имеются). См. раздел Снятие 2,5-дюймового или 3,5-дюймового оперативно заменяемого диска.
    3. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
    4. При необходимости извлеките отсек с вентиляторами компьютера для удобства работы. См. раздел Снятие отсека вентиляторов компьютера.
  2. Запишите, как подключены кабели на объединительной панели, а затем отключите кабели от нее.
  3. Снимите переднюю объединительную панель дисков.
    Прим.
    В зависимости от типа объединительная панель может выглядеть иначе, чем на рисунке.
    Рис. 1. Снятие передней объединительной панели для 2,5-дюймовых дисков
    Removing the front 2.5-inch drive backplane
    1. Поднимите язычки.
    2. Поверните объединительную панель в верхней части, чтобы отсоединить ее от двух штифтов на раме.

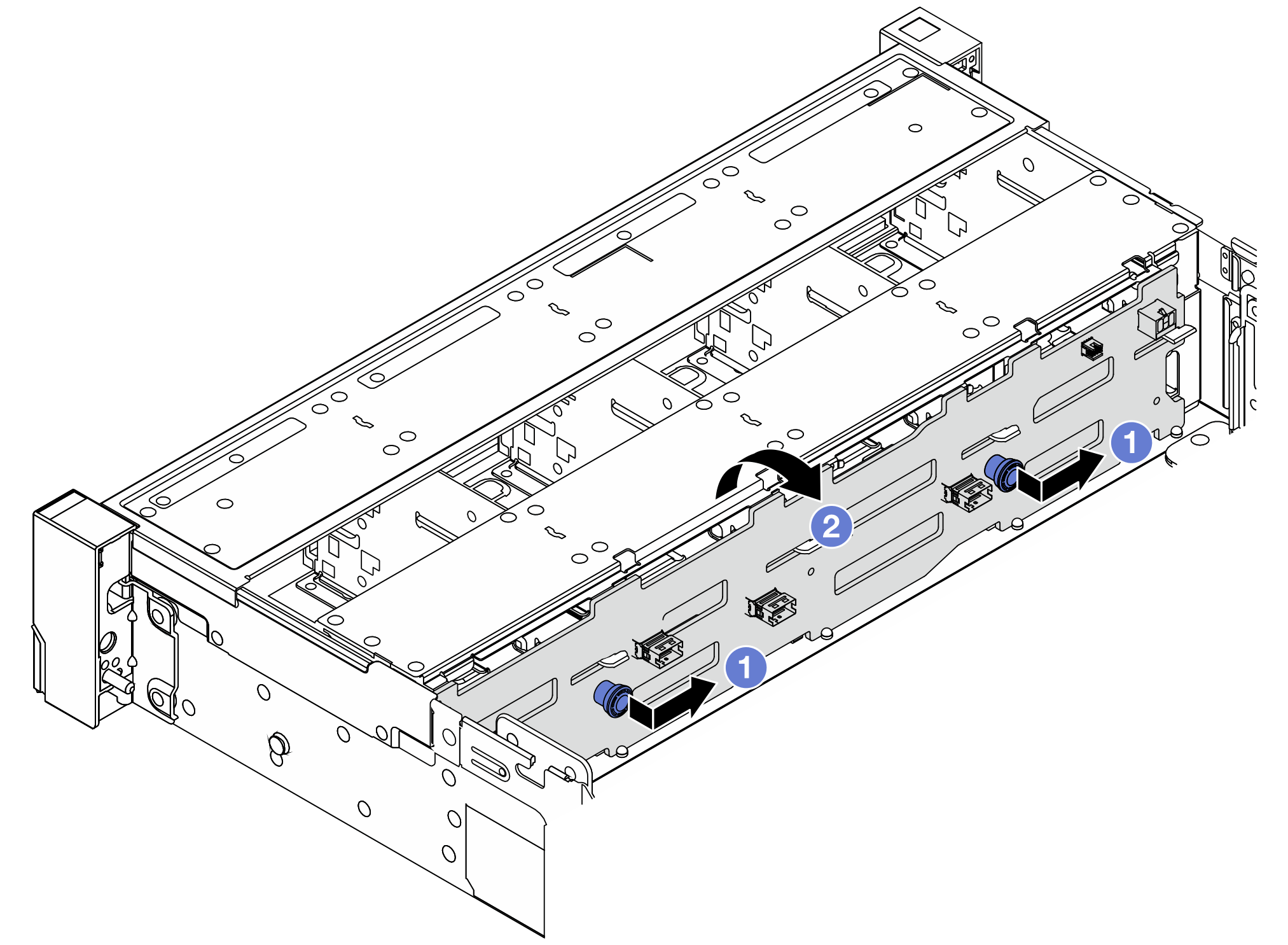

    Рис. 2. Снятие передней объединительной панели для 3,5-дюймовых дисков
    Removing the front 3.5-inch drive backplane
    1. Потяните за рычаги и немного сдвиньте объединительную панель в сторону, как показано на рисунке.
    2. Поверните объединительную панель вниз, чтобы отсоединить ее от четырех крючков на раме. Затем осторожно поднимите объединительную панель и снимите ее с рамы.

После завершения

При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
