前面ドライブ・バックプレーンの取り外し

2.5 型または 3.5 型ドライブ・バックプレーンを取り外すには、このセクションの説明に従ってください。

このタスクについて

重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

手順

  1. このタスクの準備をします。
    1. サーバーがラックに取り付けられている場合、トップ・カバーにアクセスするためにラック・スライド・レールでサーバーをスライドさせるか、ラックからサーバーを取り外します。サーバー交換を参照してください。
    2. 取り付けられているすべてのドライブおよびフィラー (該当する場合) をドライブ・ベイから取り外します。2.5 型または 3.5 型ホット・スワップ・ドライブの取り外しを参照してください。
    3. トップ・カバーを取り外します。トップ・カバーの取り外しを参照してください。
    4. 必要に応じて、操作を容易にするためにシステム・ファン・ケージを取り外します。システム・ファン・ケージの取り外しを参照してください。
  2. バックプレーンのケーブルの接続を記録してから、バックプレーンからケーブルを取り外します。
  3. 前面ドライブ・バックプレーンを取り外します。
    タイプによっては、ご使用のバックプレーンの外観が図と若干異なる場合があります。

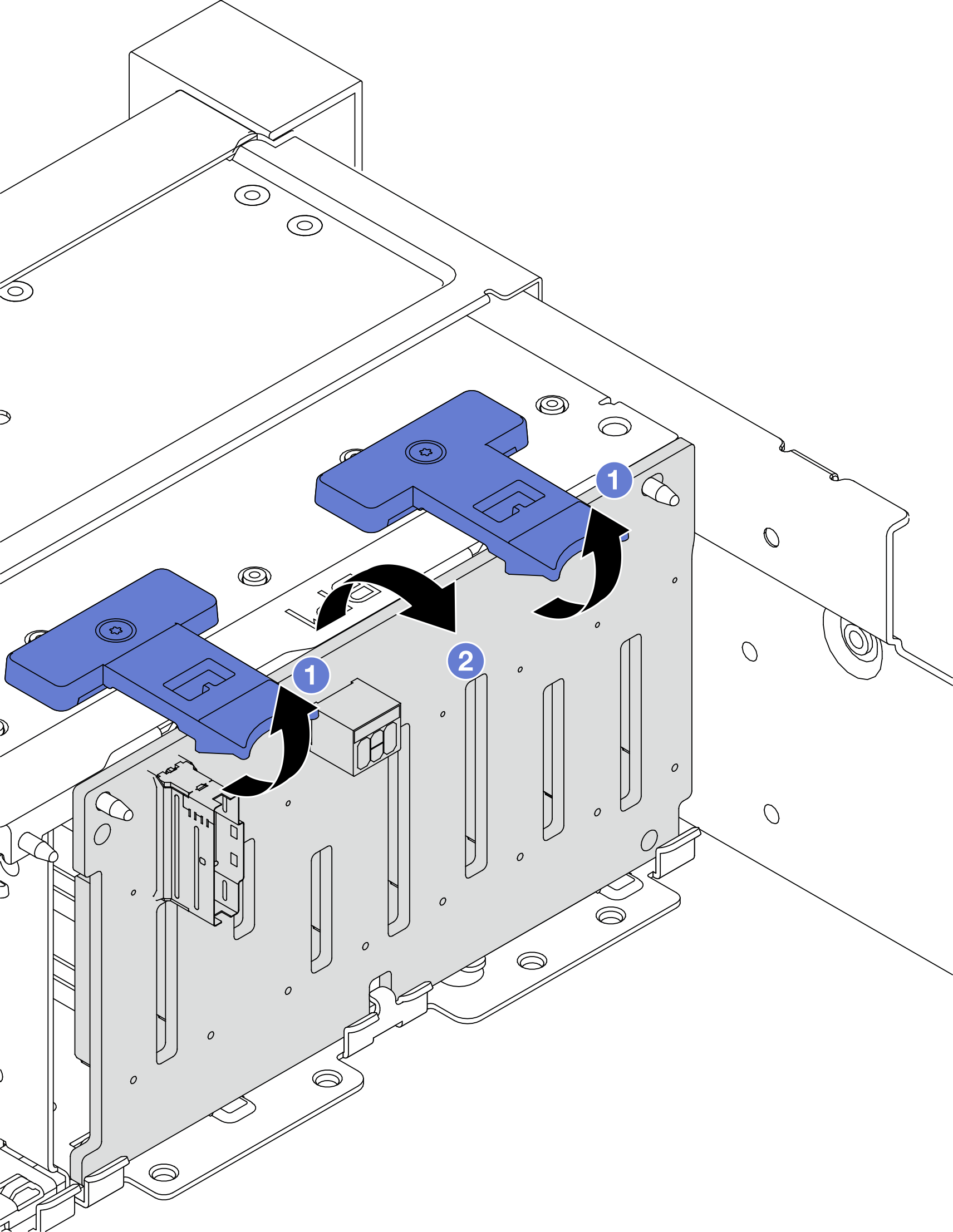

    図 1. 前面 2.5 型ドライブ・バックプレーンの取り外し
    Removing the front 2.5-inch drive backplane
    1. リリース・タブを持ち上げます。
    2. バックプレーンを上から回転させて、シャーシ上の 2 個のピンから外します。

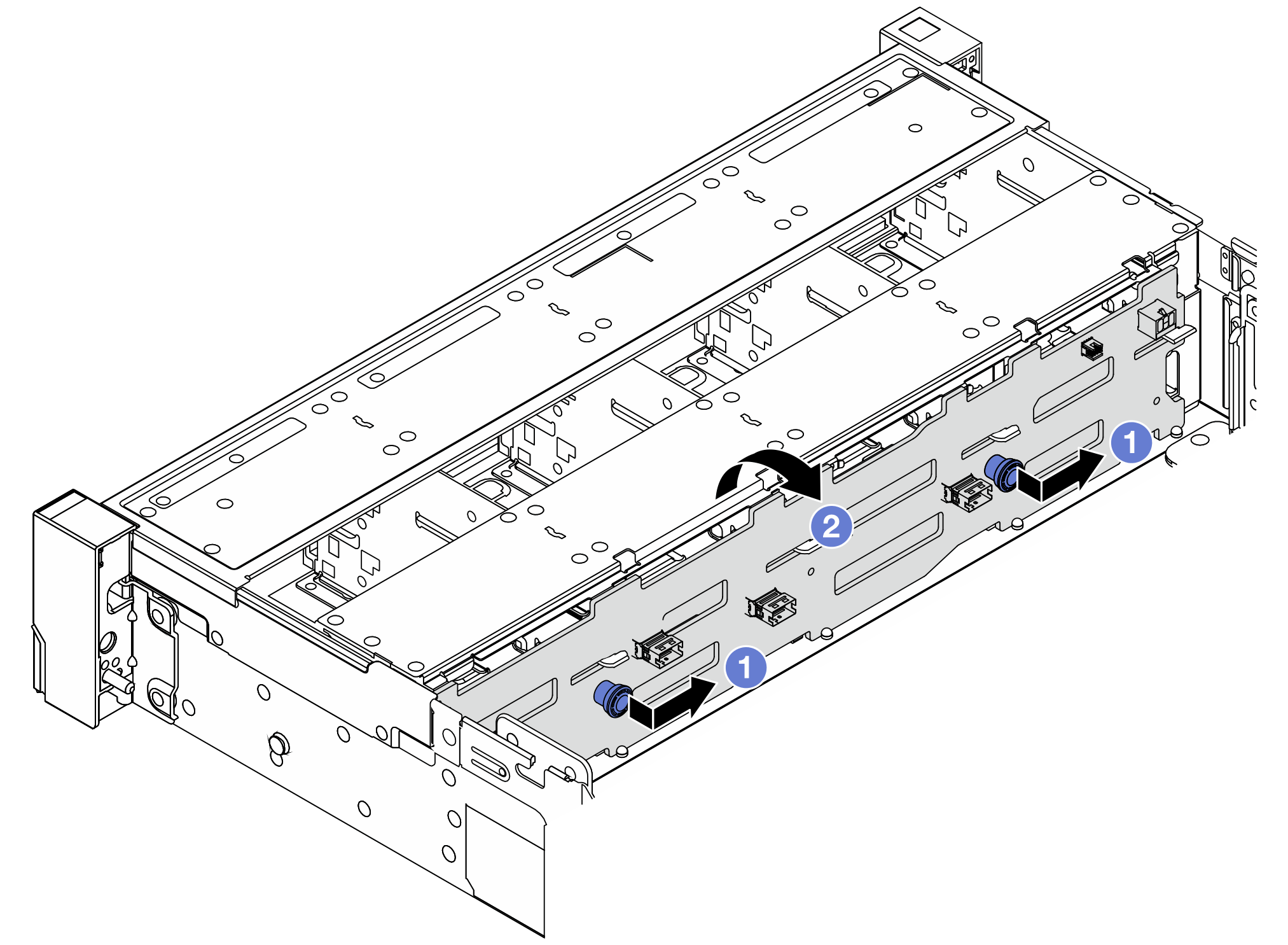

    図 2. 前面 3.5 型ドライブ・バックプレーンの取り外し
    Removing the front 3.5-inch drive backplane
    1. プランジャーを引き出し、バックプレーンを図に示すように側面に少しスライドさせます。
    2. バックプレーンを下に回転させて、シャーシ上の 4 つのフックから外します。その後、バックプレーンを慎重に持ち上げてシャーシから取り外します。

完了したら

コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
