卸下正面硬盘背板

按照本节中的说明卸下 2.5 英寸或 3.5 英寸正面硬盘背板。

关于本任务

注意
  • 请阅读安装准则安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源,然后拔下电源线和所有外部线缆。请参阅关闭服务器电源

  • 为避免静电导致的系统中止和数据丢失,请在安装前将容易被静电损坏的组件放在防静电包装中,并在操作设备时使用静电释放腕带或其他接地系统。

过程

  1. 为本任务做好准备。
    1. 如果服务器安装在机架中,请在机架滑动导轨上滑出服务器,以便对顶盖执行操作或将服务器从机架中卸下。请参阅更换服务器
    2. 从硬盘插槽中卸下安装的所有硬盘和填充件(如有)。请参阅卸下 2.5 英寸或 3.5 英寸热插拔硬盘
    3. 卸下顶盖。请参阅卸下顶盖
    4. 如果需要,请卸下系统风扇架以便于操作。请参阅卸下系统风扇架
  2. 记下背板上的线缆连接情况,然后从背板上拔下线缆。
  3. 卸下正面硬盘背板。
    根据具体类型的不同,您的背板可能与插图有所不同。

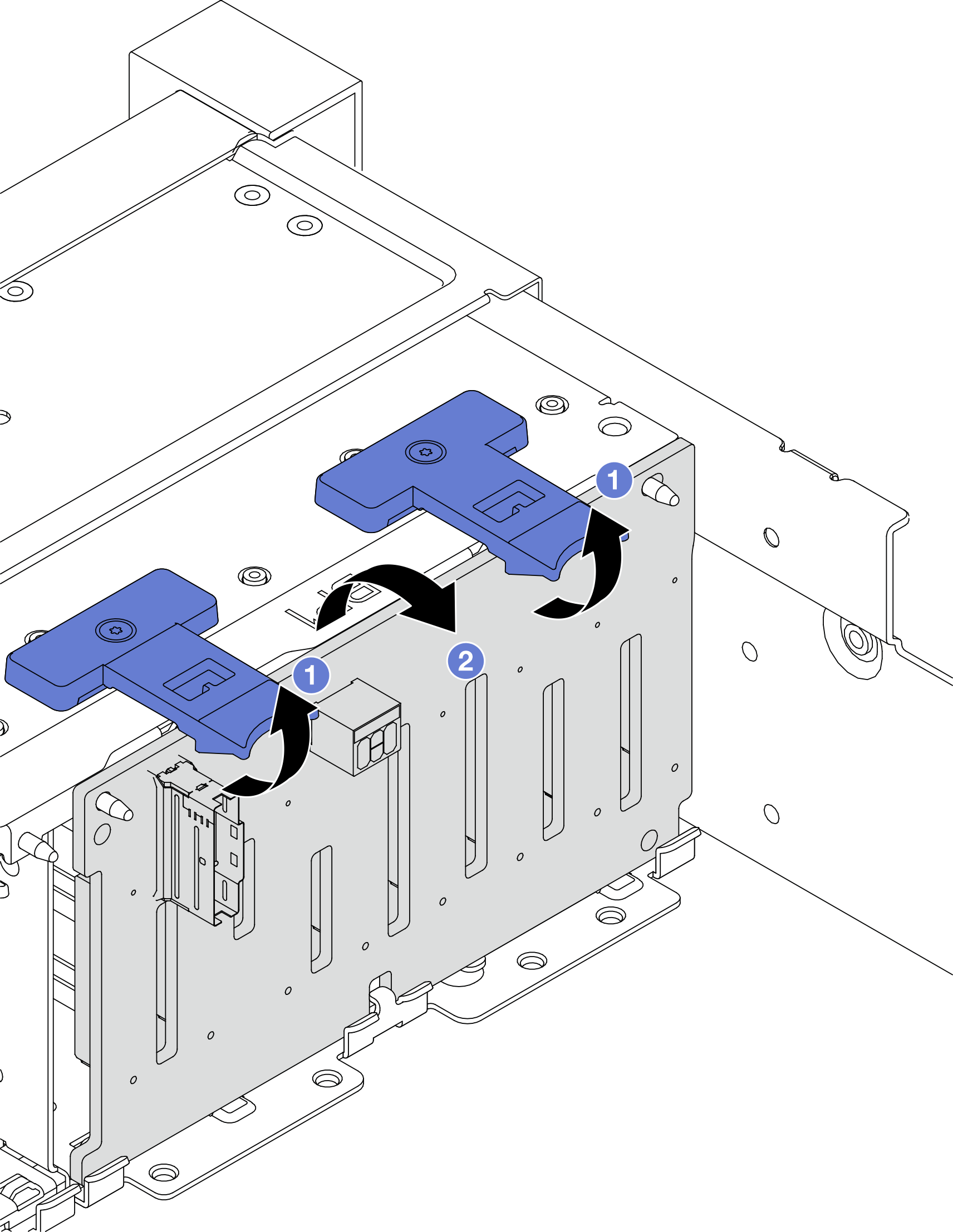

    图 1. 卸下 2.5 英寸正面硬盘背板
    Removing the front 2.5-inch drive backplane
    1. 提起解锁卡扣。
    2. 从顶部开始旋转背板,使其脱离机箱上的两个定位销。

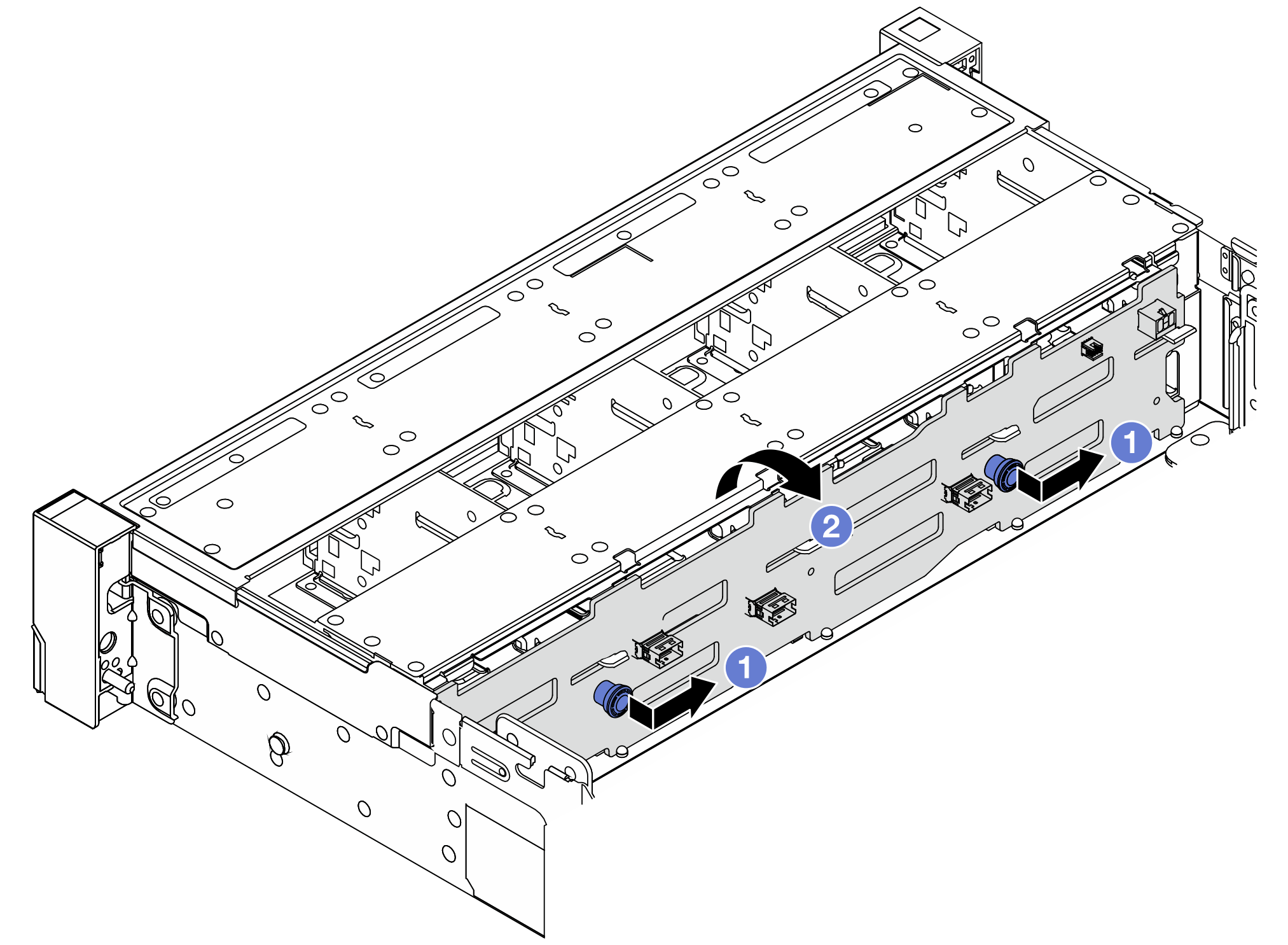

    图 2. 卸下 3.5 英寸正面硬盘背板
    Removing the front 3.5-inch drive backplane
    1. 拉出柱塞,然后向如图所示的一端轻轻滑动背板。
    2. 向下旋转背板,使其脱离机箱上的四个挂钩。然后,小心地将背板从机箱中提取出来。

完成之后

如果要求您退回组件或可选设备,请按照所有包装说明进行操作,并使用装运时提供给您的所有包装材料。
