Extracción de la placa posterior de la unidad frontal

Siga las instrucciones que aparecen en esta sección para quitar la placa posterior de la unidad frontal de 2,5" o 3,5".

Acerca de esta tarea

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Procedimiento

  1. Prepárese para la tarea.
    1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte Sustitución del servidor.
    2. Quite todas las unidades y rellenos (si las hay) instalados de las bahías de unidad. Consulte Extracción de una unidad de intercambio en caliente de 2,5" o 3,5".
    3. Extraiga la cubierta superior. Consulte Extracción de la cubierta superior.
    4. Quite el compartimiento del ventilador del sistema para facilitar el trabajo si es necesario. Consulte Extracción del compartimiento del ventilador del sistema.
  2. Tome nota de las conexiones de cables en la placa posterior y, a continuación, desconecte los cables de la placa posterior.
  3. Extraiga la placa posterior de la unidad frontal.
    Nota
    Dependiendo del tipo específico, su placa posterior puede ser levemente diferente a la ilustración.

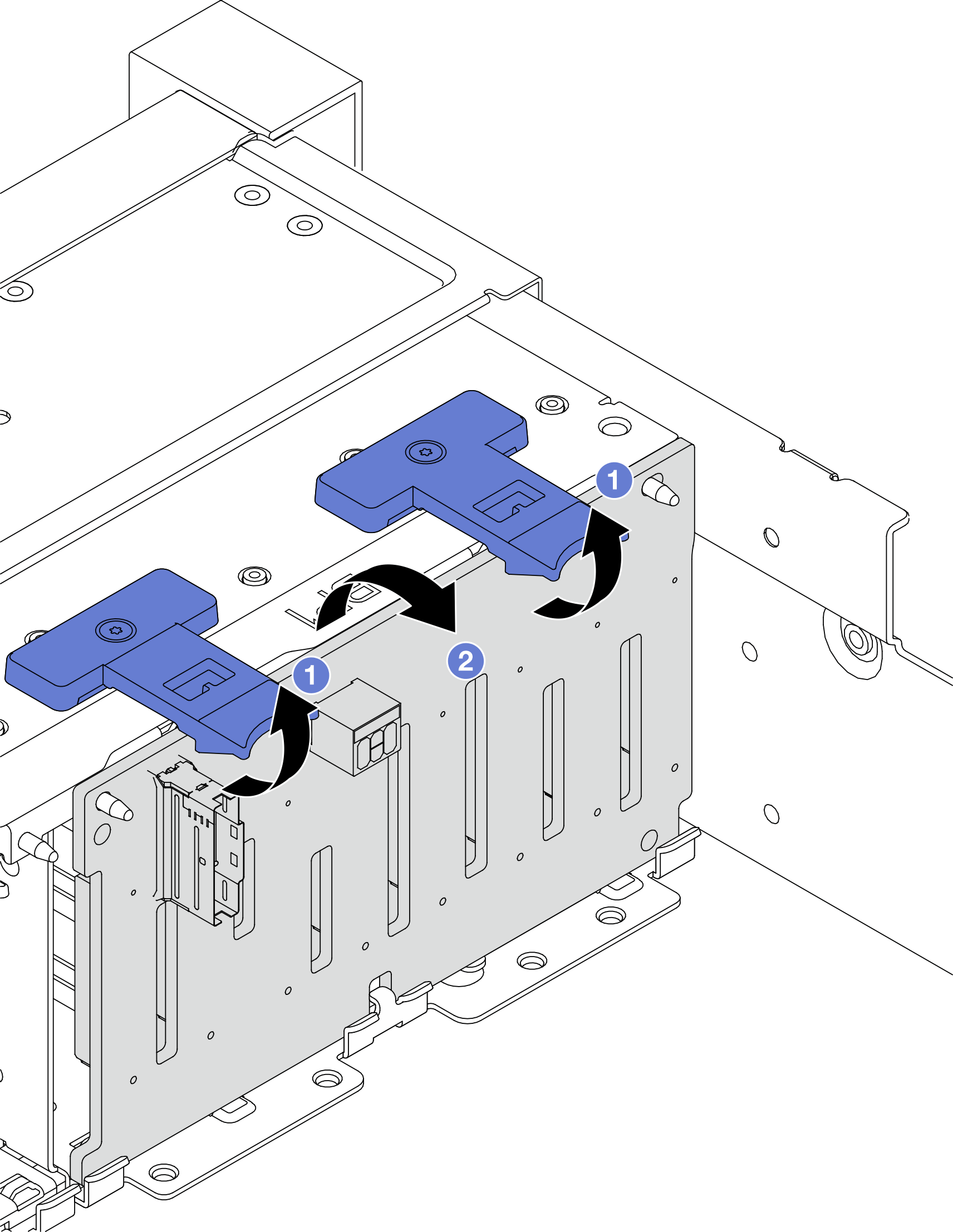

    Figura 1. Extracción de la placa posterior de la unidad frontal de 2,5"
    Removing the front 2.5-inch drive backplane
    1. Levante las pestañas de liberación.
    2. Gire la placa posterior desde la parte superior para liberarla de las dos patillas en el chasis.

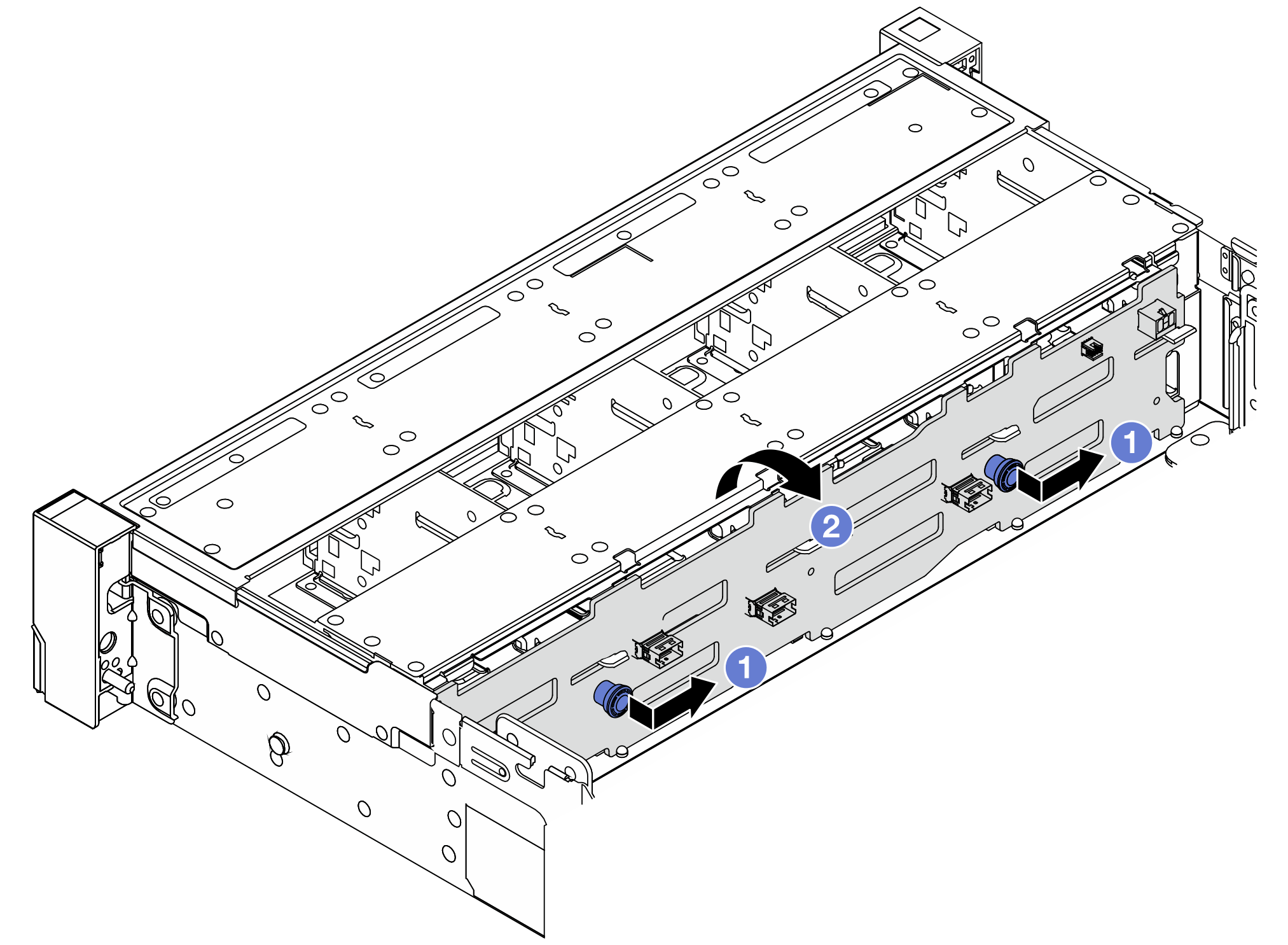

    Figura 2. Extracción de la placa posterior de la unidad frontal de 3,5"
    Removing the front 3.5-inch drive backplane
    1. Tire de los émbolos y deslice ligeramente la placa posterior hacia el costado, tal como se muestra.
    2. Gire la placa posterior hacia abajo para liberarla de los cuatro ganchos del chasis. Luego, levante cuidadosamente la placa del sistema fuera del chasis.

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
