Rimozione del backplane dell'unità anteriore

Seguire le istruzioni riportate in questa sezione per rimuovere il backplane dell'unità anteriore da 2,5" o 3,5".

Informazioni su questa attività

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

  1. Prepararsi per l'attività.
    1. Se il server è installato in un rack, estrarre il server facendolo scorrere sulle guide di scorrimento del rack per accedere al coperchio superiore oppure rimuovere il server dal rack. Vedere Sostituzione del server.
    2. Rimuovere tutte le unità installate e gli eventuali elementi di riempimento dai vani delle unità. Vedere Rimozione di un'unità hot-swap da 2,5" o 3,5".
    3. Rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
    4. Rimuovere l'alloggiamento della ventola del sistema per semplificare le operazioni, se necessario. Vedere Rimozione dell'alloggiamento della ventola del sistema.
  2. Annotare i collegamenti dei cavi sul backplane, quindi scollegare i cavi dal backplane.
  3. Rimuovere il backplane dell'unità anteriore.
    Nota
    A seconda del tipo utilizzato, il backplane potrebbe avere un aspetto diverso dalla figura.
    Figura 1. Rimozione del backplane dell'unità anteriore da 2,5"

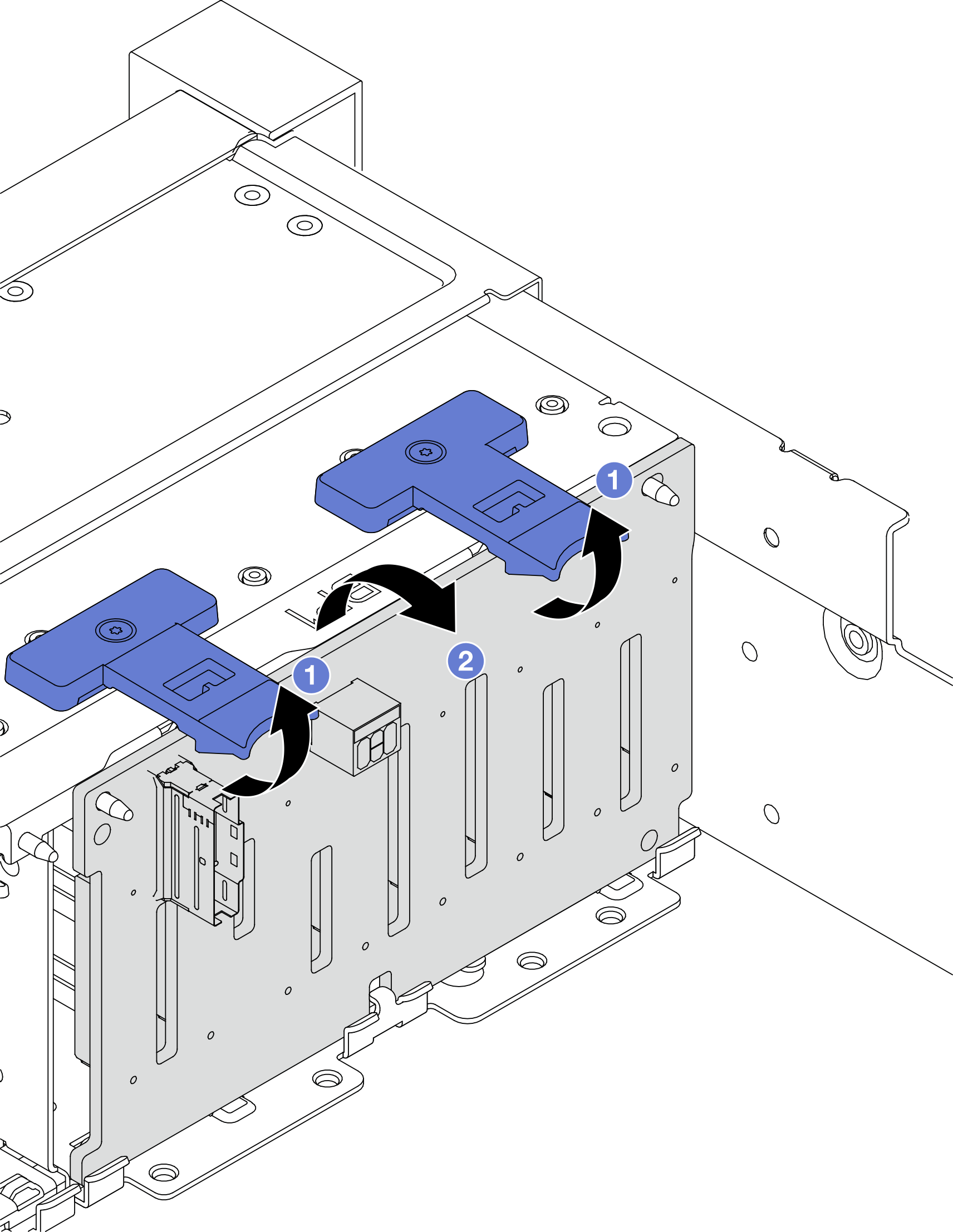

    Removing the front 2.5-inch drive backplane
    1. Sollevare le linguette di rilascio.
    2. Ruotare il backplane dalla parte superiore per sganciarlo dai due piedini sullo chassis.
    Figura 2. Rimozione del backplane dell'unità anteriore da 3,5"
    Removing the front 3.5-inch drive backplane
    1. Estrarre le manopole e far scorrere leggermente il backplane su un lato come mostrato.
    2. Ruotare il backplane verso il basso per rilasciarlo dai quattro ganci sullo chassis. Estrarre quindi il backplane con cautela dallo chassis.

Dopo aver terminato

Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
