Remover o backplane da unidade frontal

Siga as instruções nesta seção para remover o backplane de unidade frontal de 2,5 ou 3,5 polegadas.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

  1. Faça as preparações para a tarefa.
    1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Substituição do servidor.
    2. Remova todas as unidades e preenchimentos instalados (se houver) dos compartimentos de unidade. Consulte Remover uma unidade hot-swap de 2,5 ou 3,5 polegadas.
    3. Remova a tampa superior. Consulte Remover a tampa superior.
    4. Remova o compartimento do ventilador do sistema para facilitar a operação, se necessário. Consulte Remover o compartimento do ventilador do sistema.
  2. Registre as conexões de cabos no backplane e, em seguida, desconecte os cabos do backplane.
  3. Remova o backplane da unidade frontal.
    Nota
    Dependendo do tipo específico, seu backplane pode parecer diferente da ilustração.

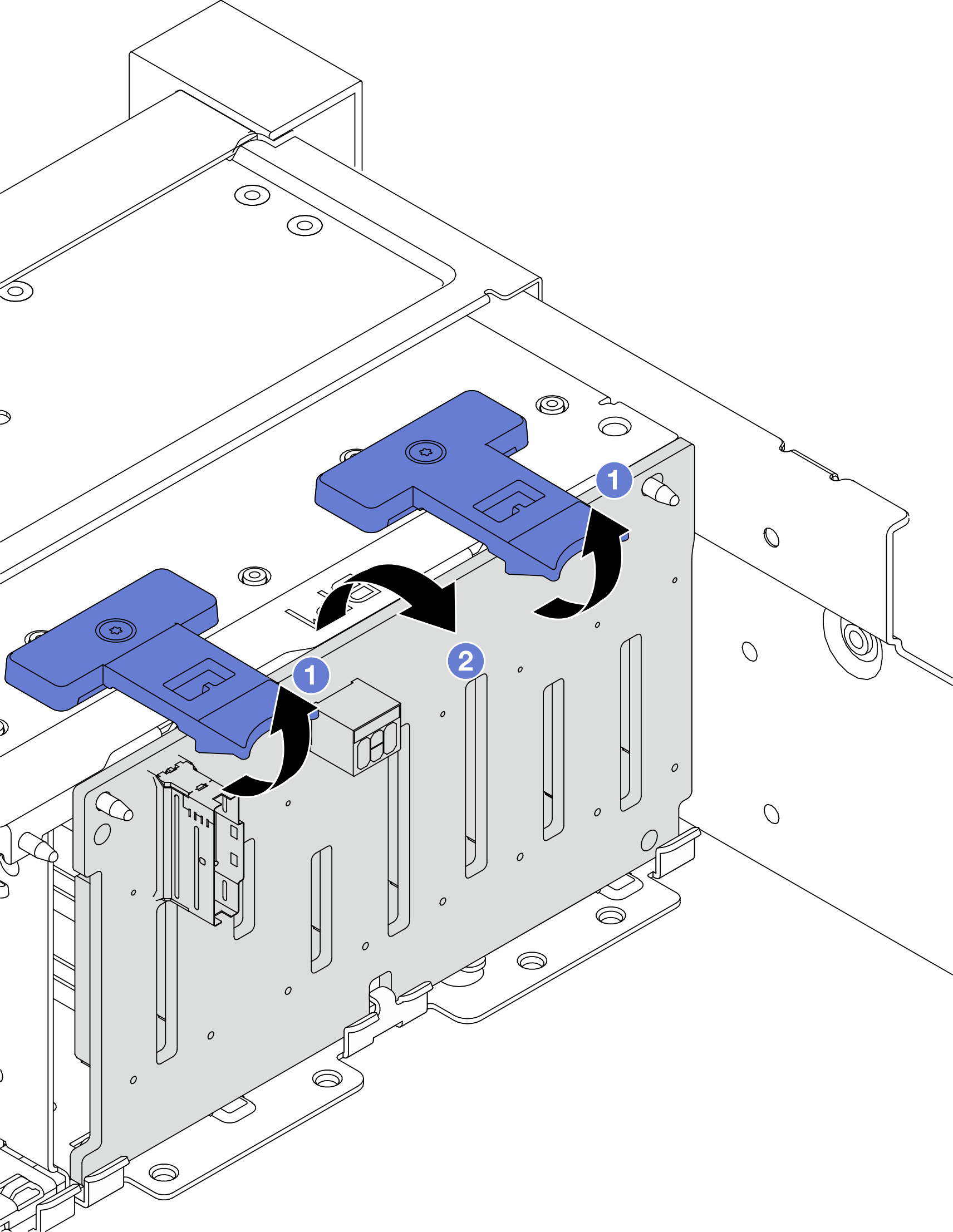

    Figura 1. Removendo o backplane de unidade frontal de 2,5 polegadas
    Removing the front 2.5-inch drive backplane
    1. Levante as guias de liberação.
    2. Gire o backplane de cima para desencaixá-lo dos dois pinos no chassi.

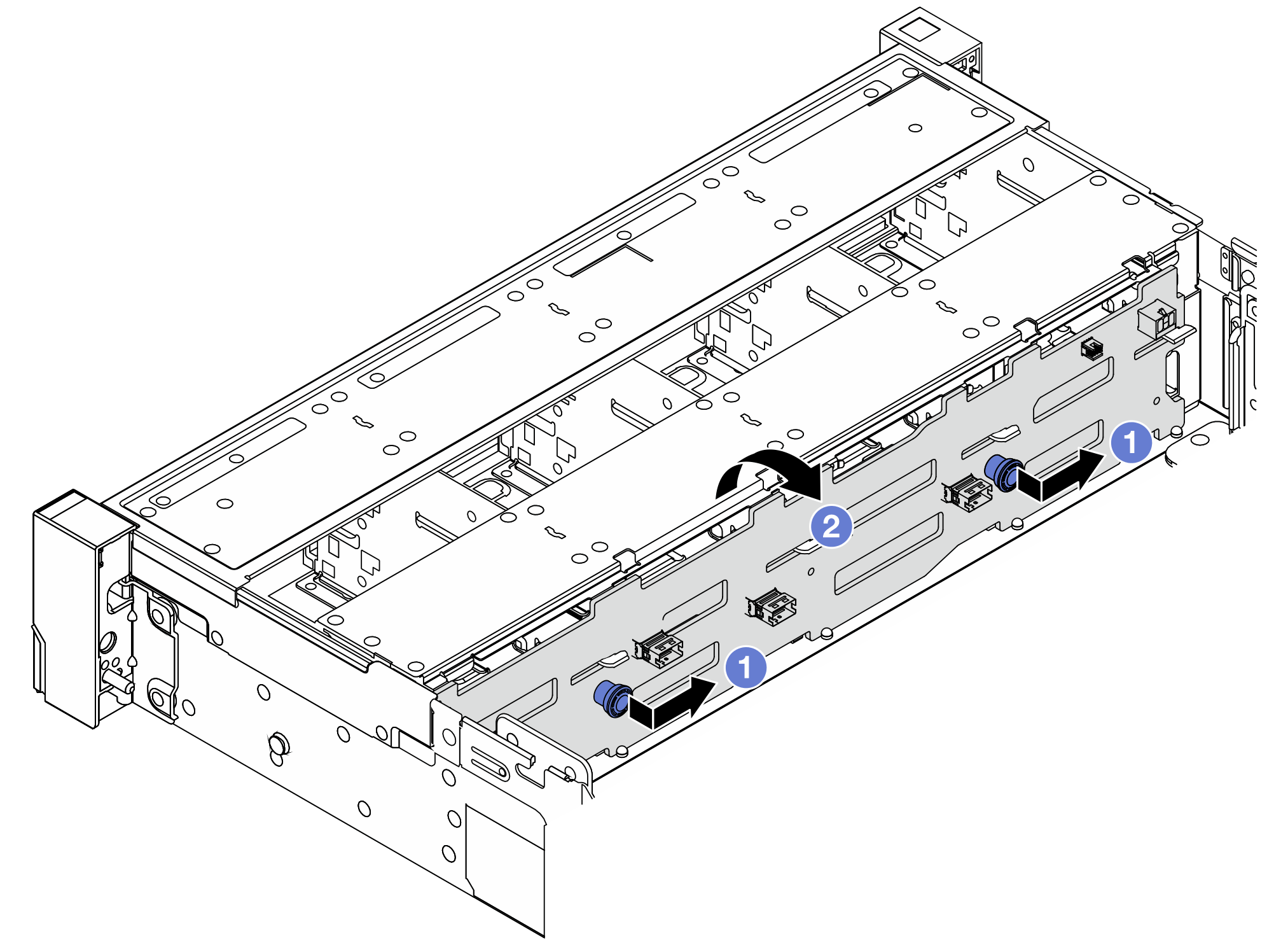

    Figura 2. Removendo o backplane da unidade frontal de 3,5 polegadas
    Removing the front 3.5-inch drive backplane
    1. Remova os êmbolos e deslize levemente o backplane para o lado, como mostrado.
    2. Gire o backplane para baixo para soltá-lo dos quatro ganchos no chassi. Em seguida, erga com cuidado o painel traseiro para fora do chassi.

Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
