Instalar o backplane da unidade frontal

Siga as instruções nesta seção para instalar o backplane da unidade frontal de 2,5 polegadas ou 3,5 polegadas.

Sobre esta tarefa

  • O servidor oferece suporte a até três backplanes de unidade frontais de 2,5 polegadas dos tipos abaixo. Dependendo do tipo de painel traseiro e da quantidade, o local de instalação dos painéis traseiros varia.

    • Backplane de 2,5 polegadas e 8 compartimentos SAS/SATA

    • Backplane AnyBay de 8 compartimentos e 2,5 polegadas

    • Backplane NVMe de 8 compartimentos e 2,5 polegadas

    Nota
    O backplane AnyBay e o backplane NVMe listados acima usam a mesma placa de circuito físico. A diferença é quais conectores no backplane estão cabeados: NVMe e SAS/SATA ou apenas NVMe.
  • O servidor é compatível com os seguintes tipos de backplanes de unidade frontal de 3,5 polegadas:

    • Backplane SAS/SATA de 12 compartimentos e 3,5 polegadas

    • Backplane AnyBay de 12 compartimentos e 3,5 polegadas

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Download de firmware e driver: talvez seja necessário atualizar o firmware ou o driver depois de substituir um componente.

Procedimento

  1. Encoste a embalagem antiestática que contém a nova peça em qualquer superfície não pintada na parte externa do servidor. Em seguida, remova a nova peça do pacote e coloque-a em uma superfície antiestática.
  2. Instale o backplane da unidade frontal.
    Nota
    Dependendo do tipo específico, seu backplane pode parecer diferente da ilustração.

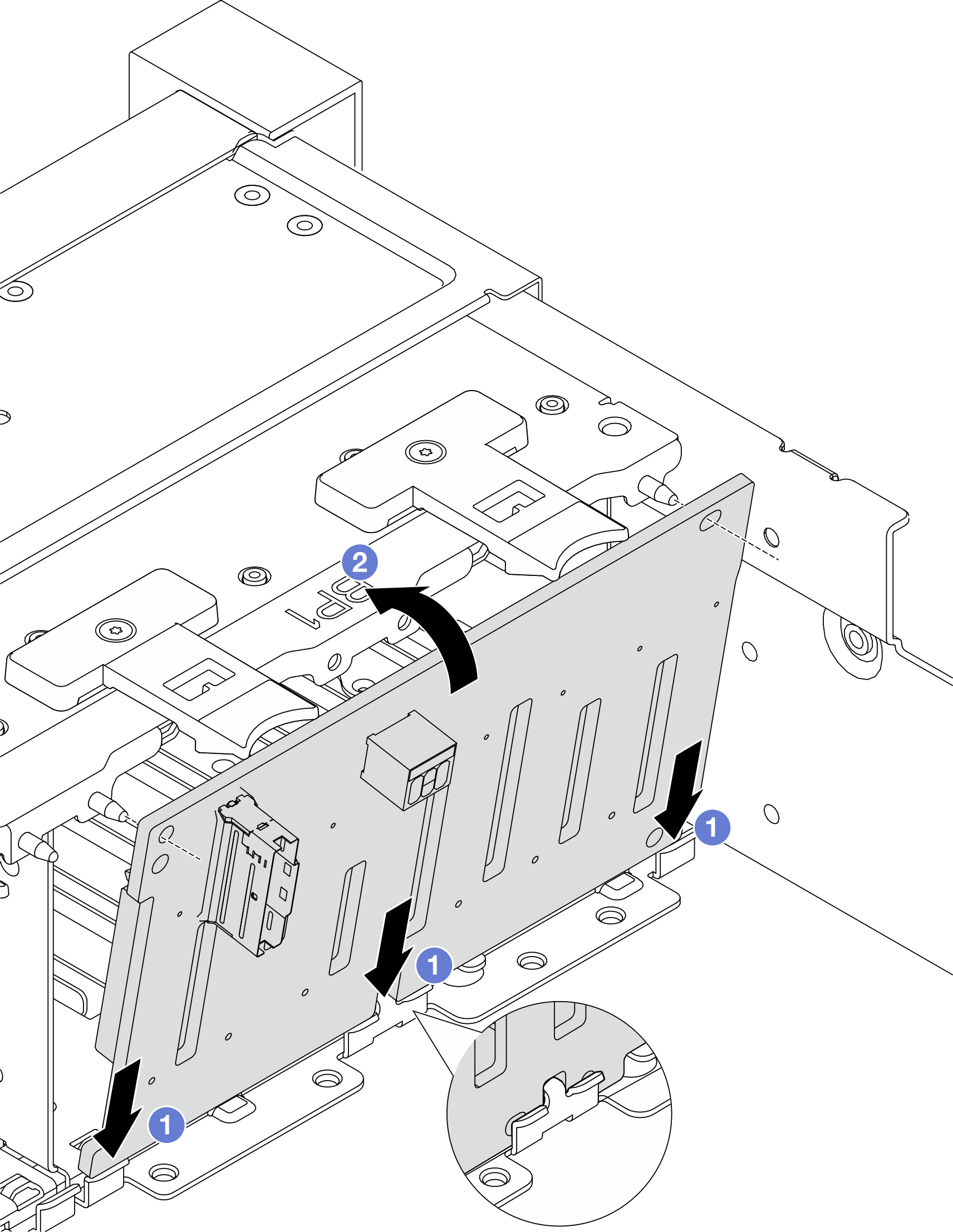

    Figura 1. Instalação do backplane da unidade frontal de 2,5 polegadas
    Installing the front 2.5-inch drive backplane
    1. Alinhe a parte inferior do backplane com os slots no chassi e abaixe o backplane no chassi.
    2. Alinhe os orifícios do backplane com os pinos no chassi e pressione o backplane na posição. As guias de liberação prenderão o painel traseiro no lugar.

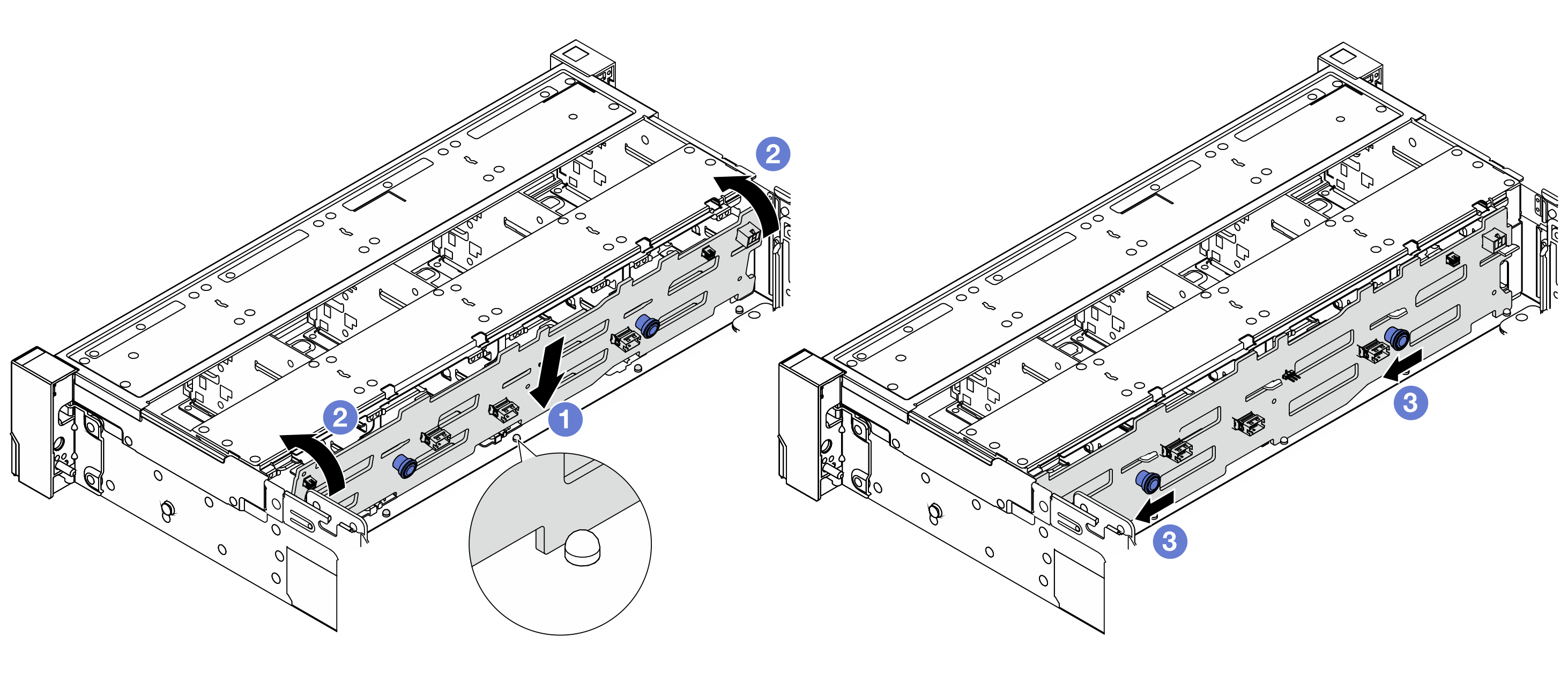

    Figura 2. Instalação do backplane da unidade frontal de 3,5 polegadas
    Installing the front 3.5-inch drive backplane
    1. Alinhe a parte inferior do backplane com o chassi e abaixe-o no chassi.
    2. Gire o backplane para a posição vertical. Certifique-se de que os quatro ganchos no chassi passem pelos orifícios correspondentes no backplane.
    3. Deslize o backplane conforme indicado, até que ele fique preso.
  3. Conecte os cabos ao backplane da unidade. Consulte Roteamento de cabos internos.

Depois de concluir

  1. Reinstale todas as unidades e os preenchimentos (se houver) nos compartimentos de unidade. Consulte Instalar uma unidade hot-swap de 2,5 ou 3,5 polegadas.

  2. Reinstale a gaiola do ventilador do sistema se você a tiver removido. Consulte Instalar o compartimento do ventilador do sistema.

  3. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
