Instalar o compartimento do ventilador do sistema

Siga as instruções desta seção para instalar a gaiola do ventilador do sistema.

Sobre esta tarefa

Atenção

Procedimento

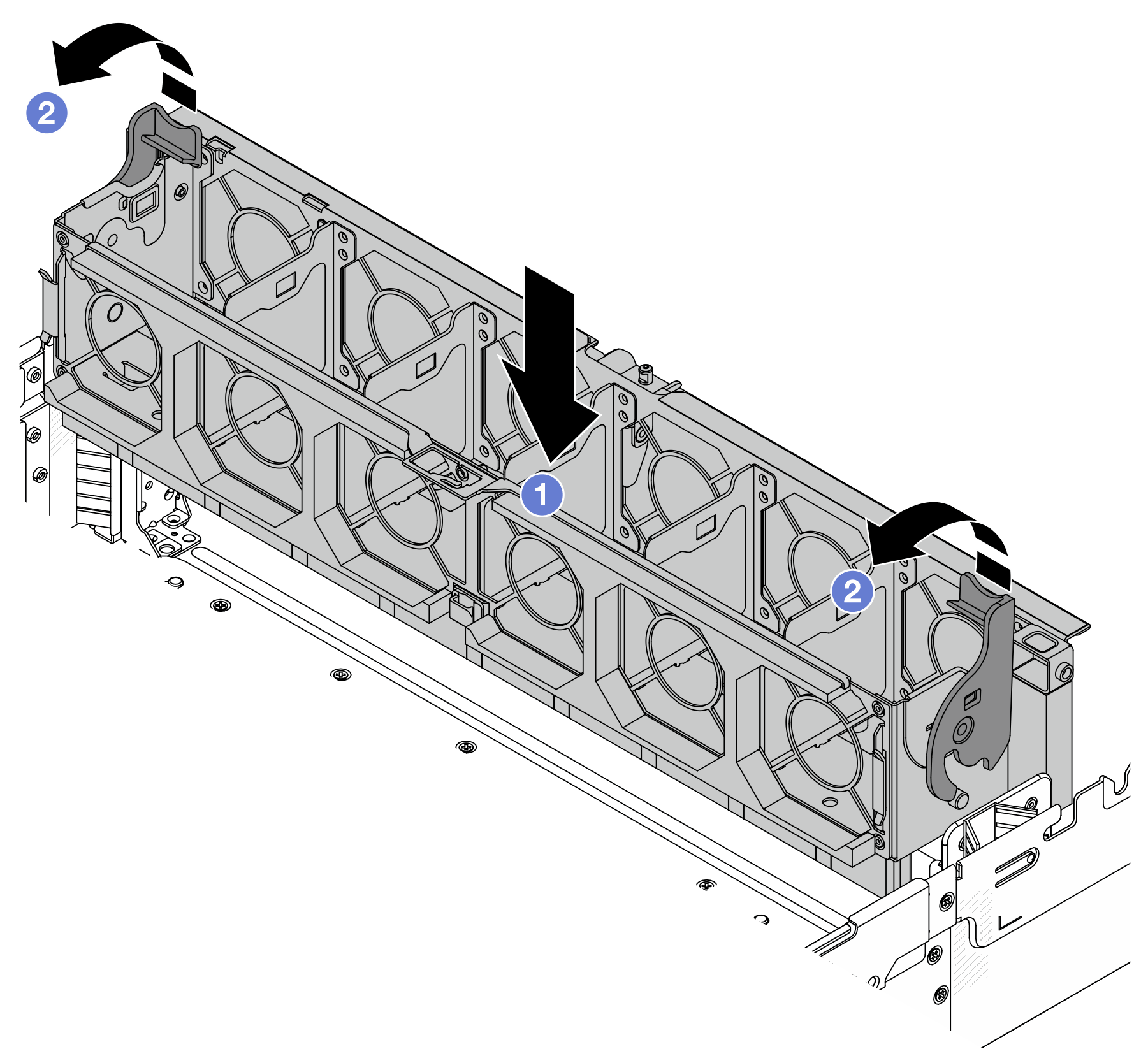

Figura 1. Instalando a gaiola do ventilador do sistema
Installing the system fan cage

  1. Alinhe a gaiola do ventilador do sistema com as guias de montagem em ambas as laterais do chassi e abaixe-o até o chassi.
  2. Gire as alavancas do compartimento do ventilador para baixo até que o compartimento do ventilador se encaixe no lugar.
    Nota
    Se houver ventiladores do sistema instalados no respectivo compartimento, assegure-se de que os ventiladores do sistema estejam corretamente conectados aos conectores de ventilador do sistema no sistema de placa-mãe.

Depois de concluir

  1. Se você tiver removido os ventiladores do sistema, reinstale-os. Consulte Instalar um ventilador do sistema.

  2. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
