システム・ファン・ケージの取り付け

システム・ファン・ケージを取り付けるには、このセクションの説明に従ってください。

このタスクについて

重要

手順

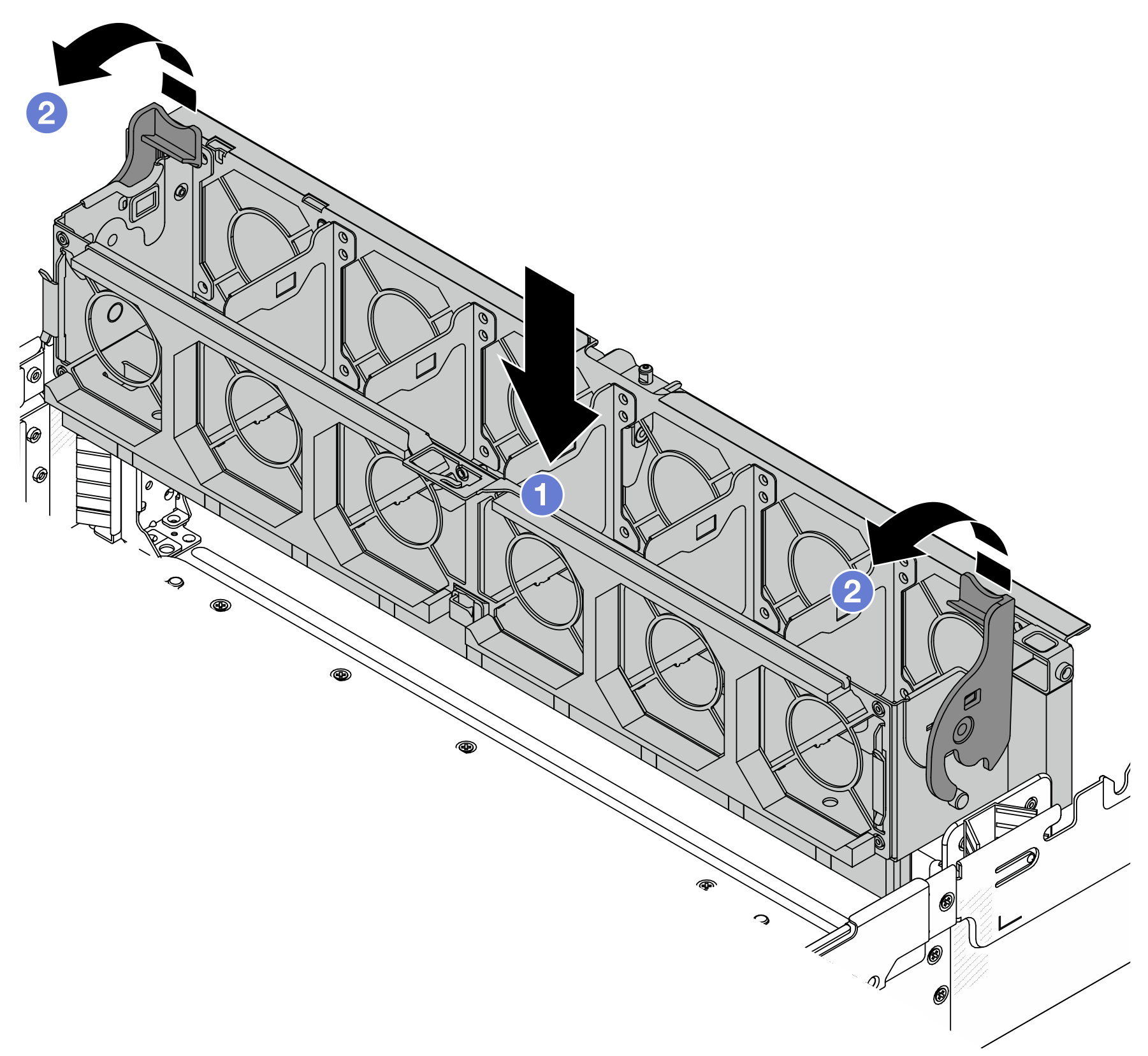

図 1. システム・ファン・ケージの取り付け
Installing the system fan cage

  1. システム・ファン・ケージをシャーシの両側面にある取り付けガイドに位置合わせし、シャーシ内に下ろします。
  2. ファン・ケージが所定の位置にカチッと音がして収まるまで、ファン・ケージ・レバーを下に回転させます。
    システム・ファン・ケージにシステム・ファンが取り付けられている場合は、システム・ファンがシステム・ボード・アセンブリーのシステム・ファン・コネクターに正しく接続されていることを確認します。

完了したら

  1. システム・ファンを取り外した場合は、再び取り付けます。システム・ファンの取り付けを参照してください。

  2. 部品交換を完了します。部品交換の完了を参照してください。
