Instalación del compartimiento del ventilador del sistema

Siga las instrucciones que aparecen en esta sección para instalar el compartimiento del ventilador del sistema.

Acerca de esta tarea

Atención

Procedimiento

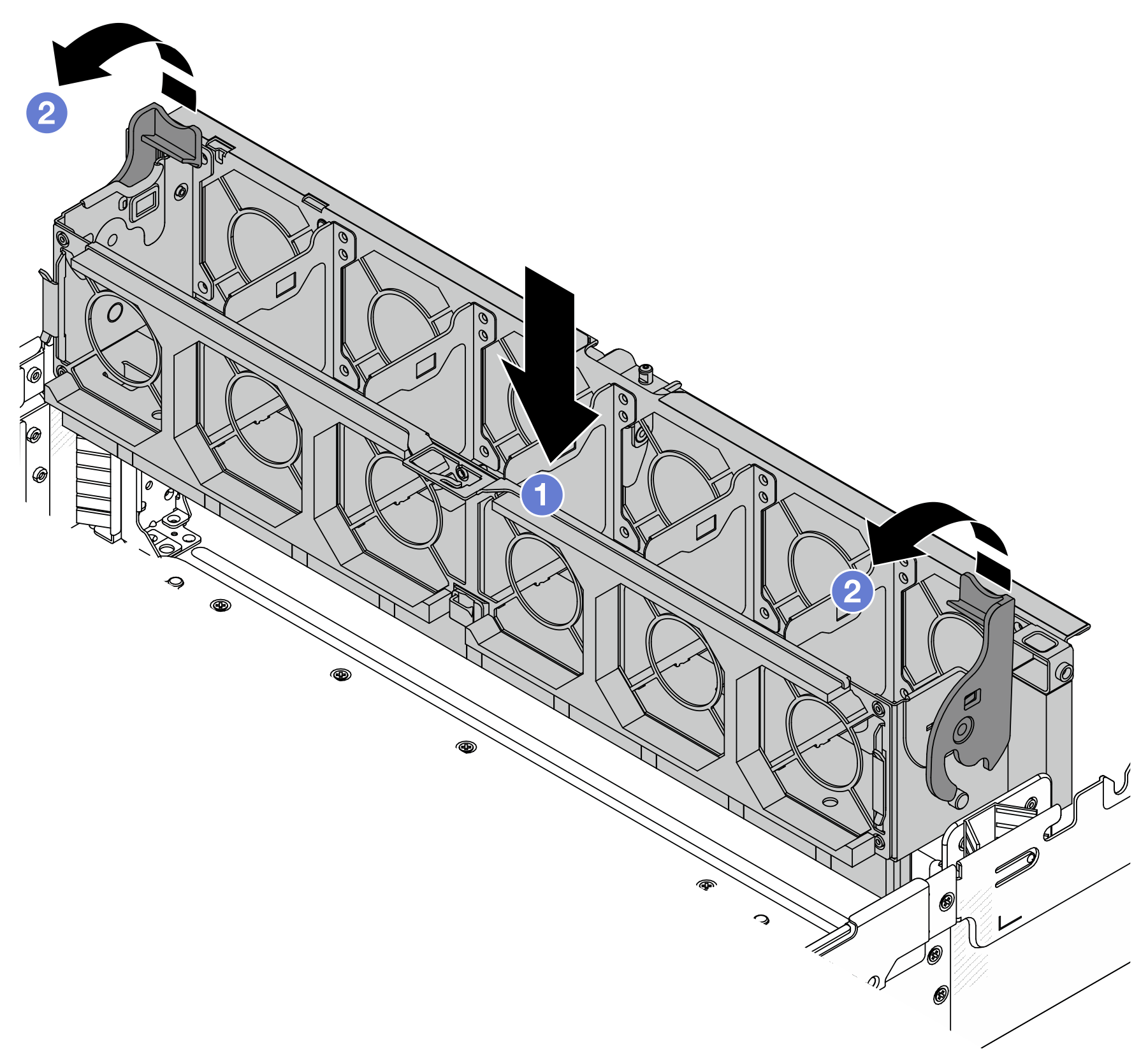

Figura 1. Instalación del compartimiento del ventilador del sistema
Installing the system fan cage

  1. Alinee el compartimiento del ventilador del sistema con las guías de montaje en ambos lados del chasis y bájelo hacia el chasis.
  2. Gire el ventilador las palancas del compartimiento del ventilador hacia abajo hasta que este encaje en su sitio.
    Nota
    Si hay ventiladores del sistema instalados en el compartimiento del ventilador del sistema, asegúrese de que los ventiladores estén conectados correctamente a los conectores del ventilador en el conjunto de la placa del sistema.

Después de finalizar

  1. Si quitó los ventiladores del sistema, vuelva a instalarlos. Consulte Instalación de un ventilador del sistema.

  2. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
