Installazione dell'alloggiamento della ventola del sistema

Seguire le istruzioni riportate in questa sezione per installare l'alloggiamento della ventola del sistema.

Informazioni su questa attività

Attenzione

Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.
Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

Procedura

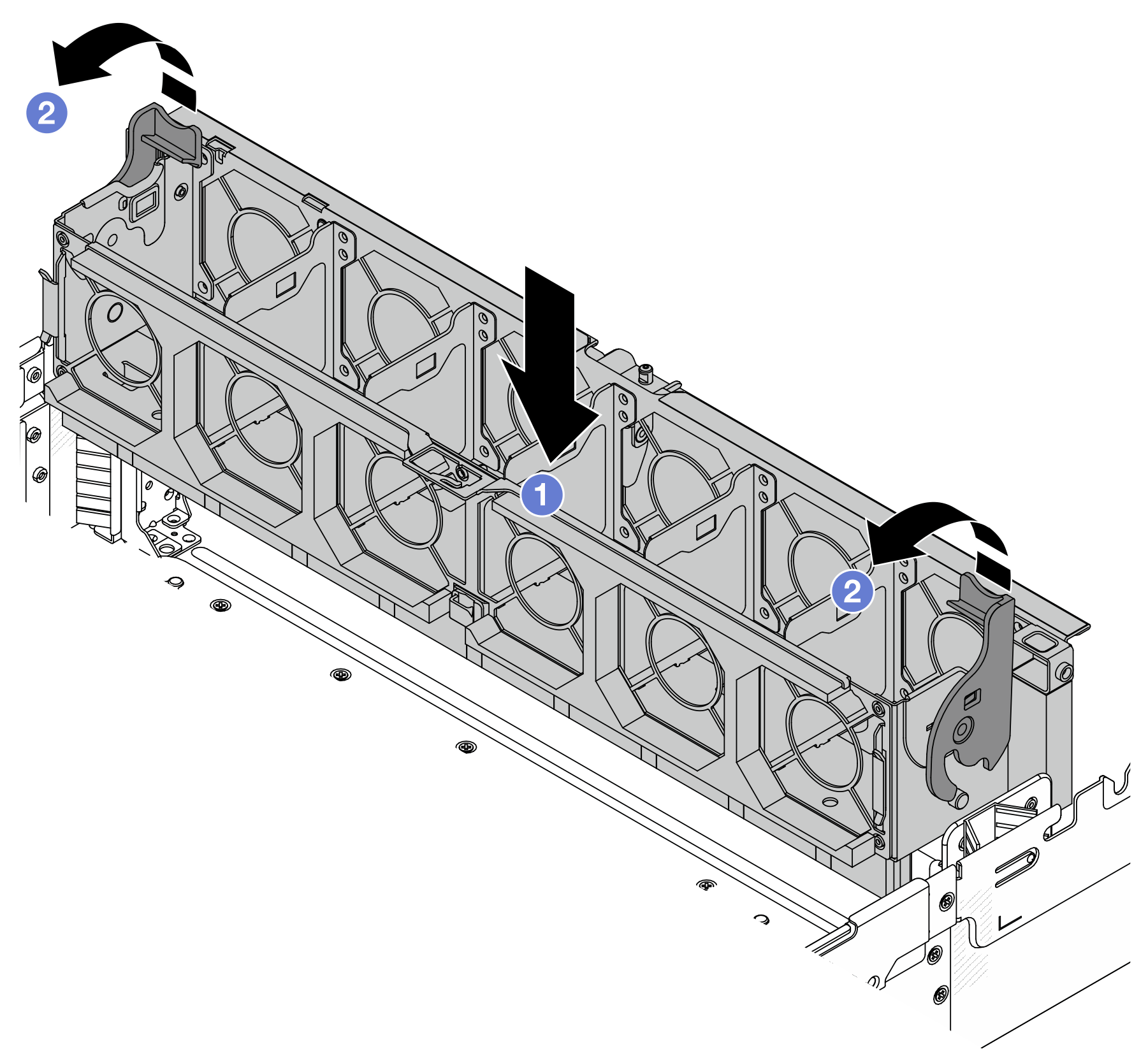

Figura 1. Installazione dell'alloggiamento delle ventole del sistema
Installing the system fan cage

Allineare l'alloggiamento della ventola del sistema alle guide di montaggio su entrambi i lati dello chassis e abbassarlo nello chassis.
Ruotare le leve dell'alloggiamento della ventola finché non scatta in posizione.
Nota
Se nell'apposito alloggiamento sono installate ventole di sistema, assicurarsi che siano collegate correttamente ai connettori sull'assieme della scheda di sistema.

Dopo aver terminato

Reinstallare le ventole del sistema, se precedentemente rimosse. Vedere Installazione di una ventola di sistema.
Completare la sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
