Extracción del compartimiento del ventilador del sistema

Siga las instrucciones que aparecen en esta sección para quitar el compartimiento del ventilador del sistema.

Procedimiento

1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte Sustitución del servidor.
2. Quite la cubierta superior. Consulte Extracción de la cubierta superior.
3. Quite todos los ventiladores del sistema. Consulte Extracción de un ventilador del sistema.
4. Quite el compartimiento del ventilador del sistema.

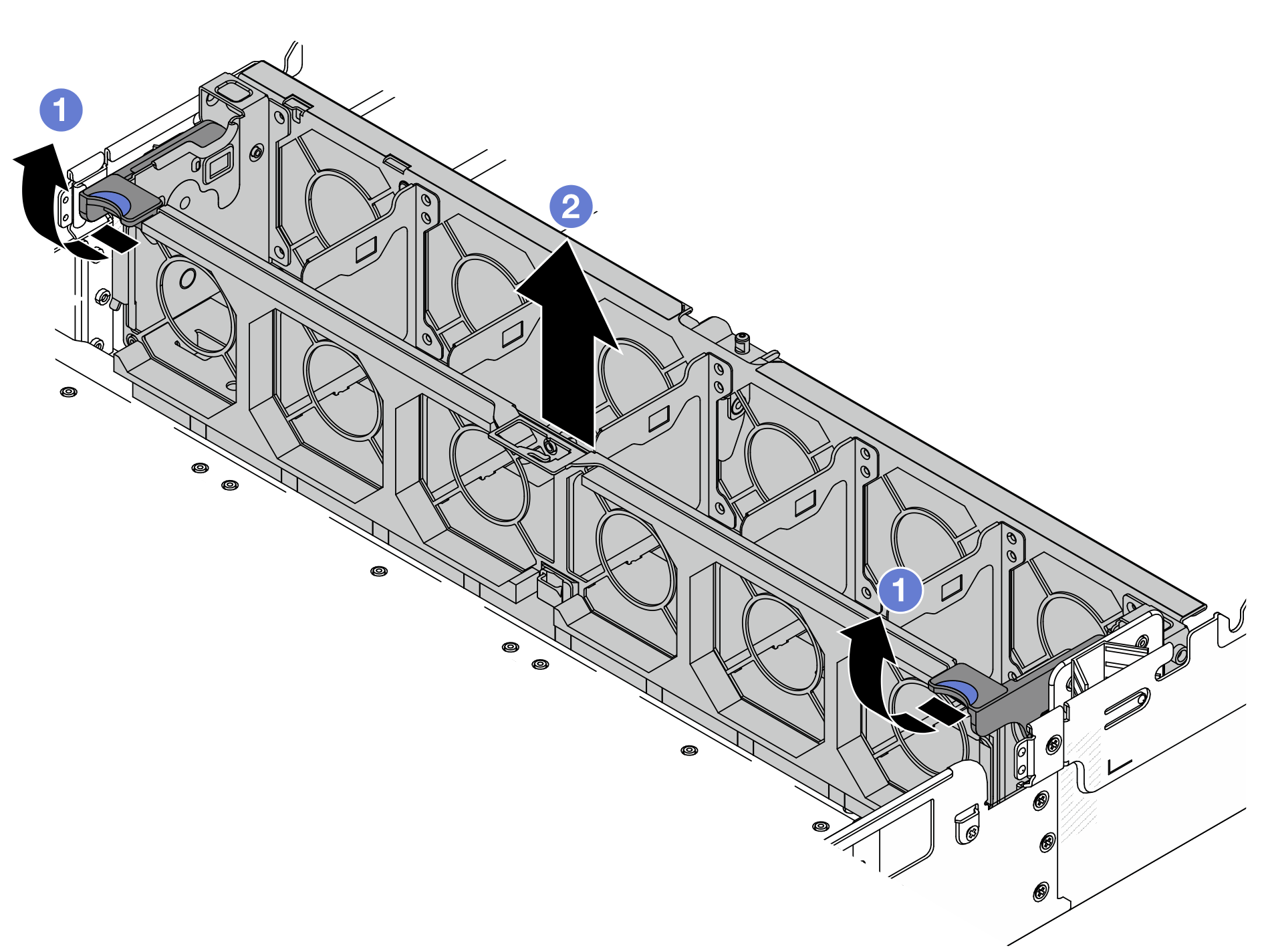

   Figura 1. Extracción del compartimiento del ventilador del sistema


   1. Gire las palancas del compartimiento del ventilador del sistema a la parte posterior del servidor.
   2. Levante el compartimiento del ventilador en un movimiento recto hacia fuera del chasis.
