システム・ファン・ケージの取り外し

システム・ファン・ケージを取り外すには、このセクションの説明に従ってください。

このタスクについて

重要

手順

  1. サーバーがラックに取り付けられている場合、トップ・カバーにアクセスするためにラック・スライド・レールでサーバーをスライドさせるか、ラックからサーバーを取り外します。サーバー交換を参照してください。
  2. トップ・カバーを取り外します。トップ・カバーの取り外しを参照してください。
  3. (オプション) システム・ファン・ケージを交換する場合は、先にすべてのシステム・ファンを取り外します。システム・ファンの取り外しを参照してください。
    他のコンポーネントにアクセスするためにシステム・ファン・ケージを取り外す場合は、取り付けられているシステム・ファンごとケージを取り外すことができます。
  4. システム・ファン・ケージを取り外します。

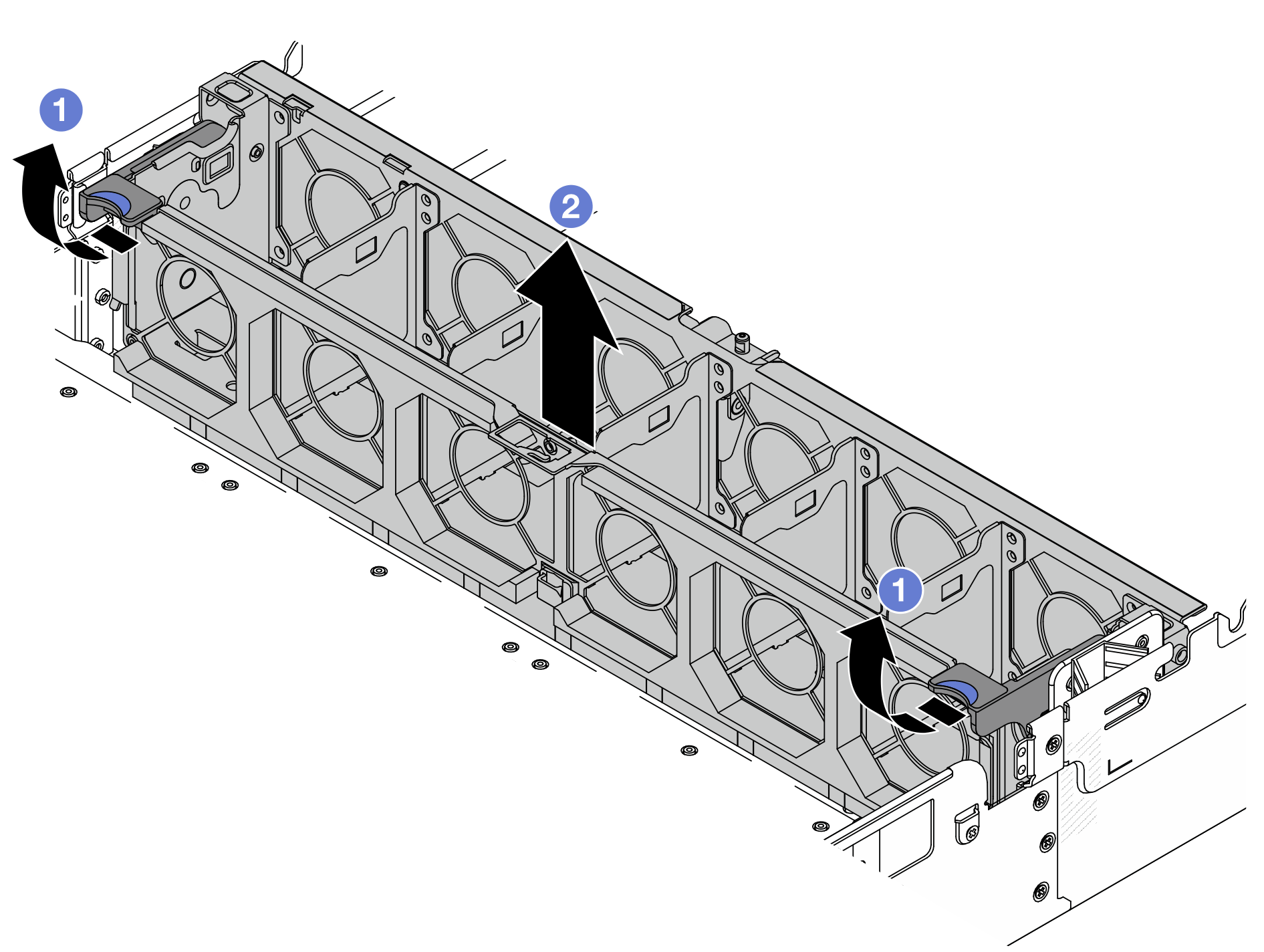

    図 1. システム・ファン・ケージの取り外し
    Removing the system fan cage
    1. システム・ファン・ケージのレバーをサーバーの背面方向に回転させます。
    2. システム・ファン・ケージをまっすぐに持ち上げてシャーシから取り出します。
完了したら

コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
